スイッチ・コンフィグレーションの設定

コンフィグレーションは、スイッチを動作させるために選択したパラメータをカスタマイズしたものです。

現在のスイッチ・コンフィグレーションを取得したり、前にエクスポートしておいたコンフィグレーションをアップロードしたりすることができます。

必要条件

コンフィグレーションの取得

同じコンフィグレーションを複数のスイッチで用いる必要がある場合、後でインポートできるように、スイッチ・コンフィグレーションを取得しておくと便利です。

  1. MA Network Configuration を開きます。
    Setup を押し、Network タブで MA Network Configuration をタップしてください。
  2. Network Switch をタップします。

    MA Network Configuration - Network Switch
  3. Configuration をタップすると Network Switch Configuration ポップアップが開きます。

    Network Switch Configuration ポップアップ
  4. Get Configuration をタップすると Save Configuration ポップアップが開きます。

    Save Configuration ポップアップ
  5. ドライブとフォルダを選択し、緑の編集欄にファイル名を入力してください。 を押すと仮想キーボードが開きます。
  6. Save をタップしてください。

MA Network Switch のコンフィグレーションが、選択されているドライブに保存されます。grandMA2 onPC では、C:\ProgramData\MA Lighting Technologies\grandma\gma2_V_3.1\ という隠しフォルダに保存されます。

重要
onPC によるコンフィグレーション・ファイルのアップロードはIPアドレスに影響を与えませんが、WebインターフェースによるアップロードはIPアドレスに影響を与えます。

コンフィグレーションの送出

重要
コンフィグレーション・ファイルは、JSON(JavaScript Object Notation)形式で記述してください。スイッチはコンフィグレーション・ファイルを読み込めません。
ヒント
コンフィグレーション・ファイルの書き方がよく分からない場合は、現在のコンフィグレーションを取得し、そのファイルを修正してください。
重要
例えばフィルタなど、スイッチ・コンフィグレーションの一部だけをアップロードする場合、コンフィグレーション・ファイルにフィルタのコンフィグレーション部分全体が含まれている必要があります。コンフィグレーション・ファイルの一部が欠けていると、アップロードが動作しません。
  1. MA Network Configuration を開きます。
    Setup を押し、Network タブで MA Network Configuration をタップしてください。
  2. Network Switch をタップします。
  3. Configuration をタップすると Network Switch Configuration ポップアップが開きます。
  4. Send Configuration をタップすると、The Load Configuration ポップアップが開きます。

    grandMA2 onPC の場合、MA Network Switch コンフィグレーションは C:\ProgramData\MA Lighting Technologies\grandma\gma2_V_3.1\ という隠しフォルダ内にあります。

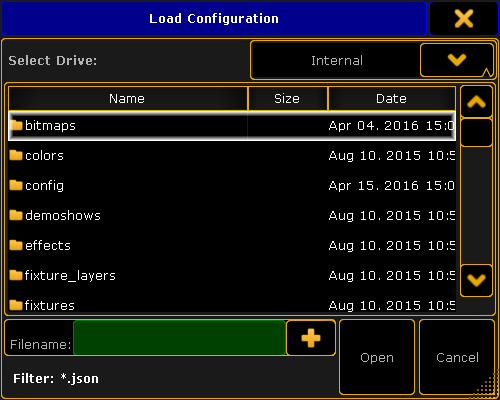

    Load Configuration ポップアップ
  5. アップロードする MA Network Switch コンフィグレーション .json ファイルを選択します。
  6. Open をタップしてください。

スイッチ・コンフィグレーションのアップロードが始まります。更新処理には約60秒かかります。

スイッチ・コンフィグレーションがアップロードされ、スタートアップ・コンフィグレーションに保存されます。
