SMPTE (LTC) の接続
SMPTEタイムコードで卓を同期させるには、SMPTEソースを卓に接続してください。
情報
対応形式は以下の通りです。
・24 fps (フレーム/秒)
・25 fps
・30 fps
29.97 や 30 ドロップフレームは、30 fps と解釈されます。
対応形式は以下の通りです。
・24 fps (フレーム/秒)
・25 fps
・30 fps
29.97 や 30 ドロップフレームは、30 fps と解釈されます。
情報
200mV以上の信号強度が必要です。
ピン1: Ground
ピン2: - (マイナス)
ピン3: + (プラス)
200mV以上の信号強度が必要です。
ピン1: Ground
ピン2: - (マイナス)
ピン3: + (プラス)

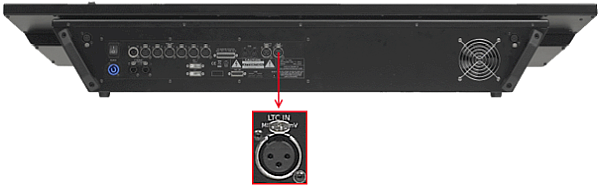

- SMPTEソースを、背面パネルの LTC IN コネクタに接続してください。
SMPTEソースが、LTC IN コネクタに入力されます。
