技術仕様
このトピックの目次
重要
・適切に保護された電源ケーブルを使用してください(最小Φ = 3 × 1.0 mm2)。
・電源ケーブルは、その国の基準を満たしていなければなりません。
電源ケーブルに関する作業は、有資格者のみが行ってください。
・適切に保護された電源ケーブルを使用してください(最小Φ = 3 × 1.0 mm2)。
・電源ケーブルは、その国の基準を満たしていなければなりません。
電源ケーブルに関する作業は、有資格者のみが行ってください。
重要
電源ケーブルおよびコネクタは付属していません。
電源ケーブルおよびコネクタは付属していません。
- DMX: 最大ケーブル長 350 m (理想条件)

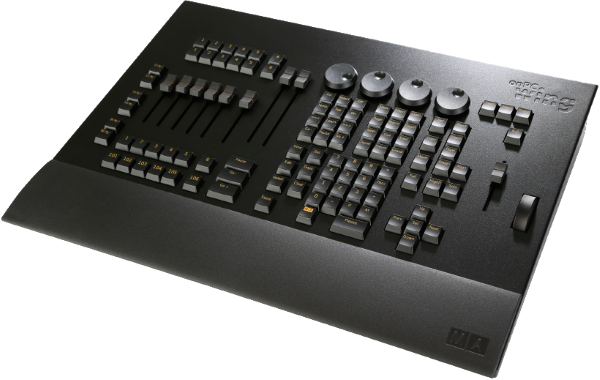

grandMA2 onPC command wing
| 技術仕様 | |
|---|---|
| パラメータ数 | 2,048 |
| 動作電圧 | AC 100〜240 V; 50/60 Hz |
| 消費電力 | 最大 40 VA |
| 重量 | 6 kg / 13.23 lbs |
| 寸法 | 400 × 540 × 75 mm / 15.75 × 21.26 × 2.95 インチ |
grandMA2 onPC command wing の出力
| 個数 | コネクタ |
|---|---|
| 1 × | IEC電源コネクタ |
| 2 × | DMX512-A OUT (5ピン XLR メス) |
| 1 × | DMX512-A IN (5ピン XLR オス) |
| 1 × | MIDI IN (5ピン DIN メス) |
| 1 × | MIDI OUT (5ピン DIN メス) |
| 1 × | LTC - Linear Time Code IN (3ピン XLR メス) |
| 1 × | DC Remote Control |
| 1 × | USB (Type B) (PC用) |
| 1 x | ケンジントンロック用スロット |
ピン配置
| ピン | 機能 |
|---|---|
| 1 | リモート入力1 |
| 2 | リモート入力3 |
| 3 | リモート入力5 |
| 4 | リモート入力7 |
| 5 | リモート入力9 |
| 6 | リモート入力11 |
| 7 | +5 V (最大 100 mA) |
| 8 | GND |
| 9 | リモート入力2 |
| 10 | リモート入力4 |
| 11 | リモート入力6 |
| 12 | リモート入力8 |
| 13 | リモート入力10 |
| 14 | リモート入力15 |
| 15 | なし |

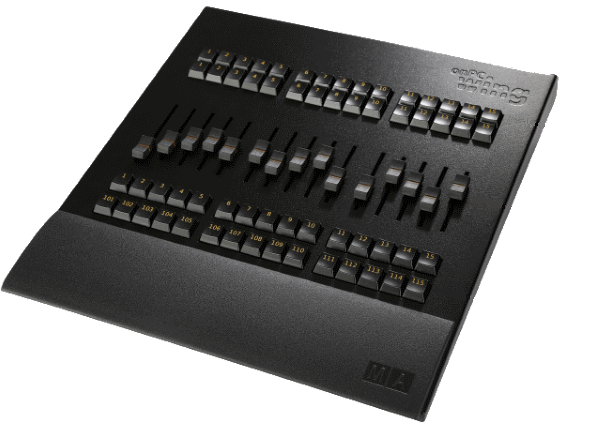

grandMA2 onPC fader wing
| 技術仕様 | |
|---|---|
| パラメータ数 | 2,048 |
| 動作電圧 | AC 100〜240 V; 50/60 Hz |
| 消費電力 | 最大 40 VA |
| 重量 | 4.5 kg / 9.92 lbs |
| 寸法 | 365 × 395 × 70 mm / 14.4 × 15.6 × 2.8 インチ |
grandMA2 onPC fader wing の出力
| 個数 | コネクタ |
|---|---|
| 1 × | IEC電源コネクタ |
| 4 × | DMX512-A OUT (5ピン XLR メス) |
| 1 × | USB/PC (PC用) |
| 1 × | USB/CMD (grandMA2 onPC command wing 用) |
| 1 × | USB Power Only (手元灯用) |
| 1 × | Opening for a Kensington lock |
