技術仕様
重要
grandMA3 full-size、grandMA3 light およびそれらのCRVバージョンには、無停電電源(UPS)が内蔵されています。UPS については
安全上の注意 を参照してください。
重要
適切に保護された電源ケーブルを使用してください(最小Φ = 3 × 1.0 mm2)。
電源ケーブルは、その国の基準を満たしていなければなりません。
電源ケーブルに関する作業は、有資格者のみが行ってください。
ネイティブ DisplayPort コネクタを備えたディスプレイ・モニタのみを使用してください。DisplayPort-VGA変換アダプタなどは使用しないでください。
重要
電源ケーブルおよびコネクタは付属していません。
- DMX: 最大ケーブル長 350 m (理想条件)。
- CAT5e以上のイーサネット・ケーブルを使用してください。最大ケーブル長 75 m。

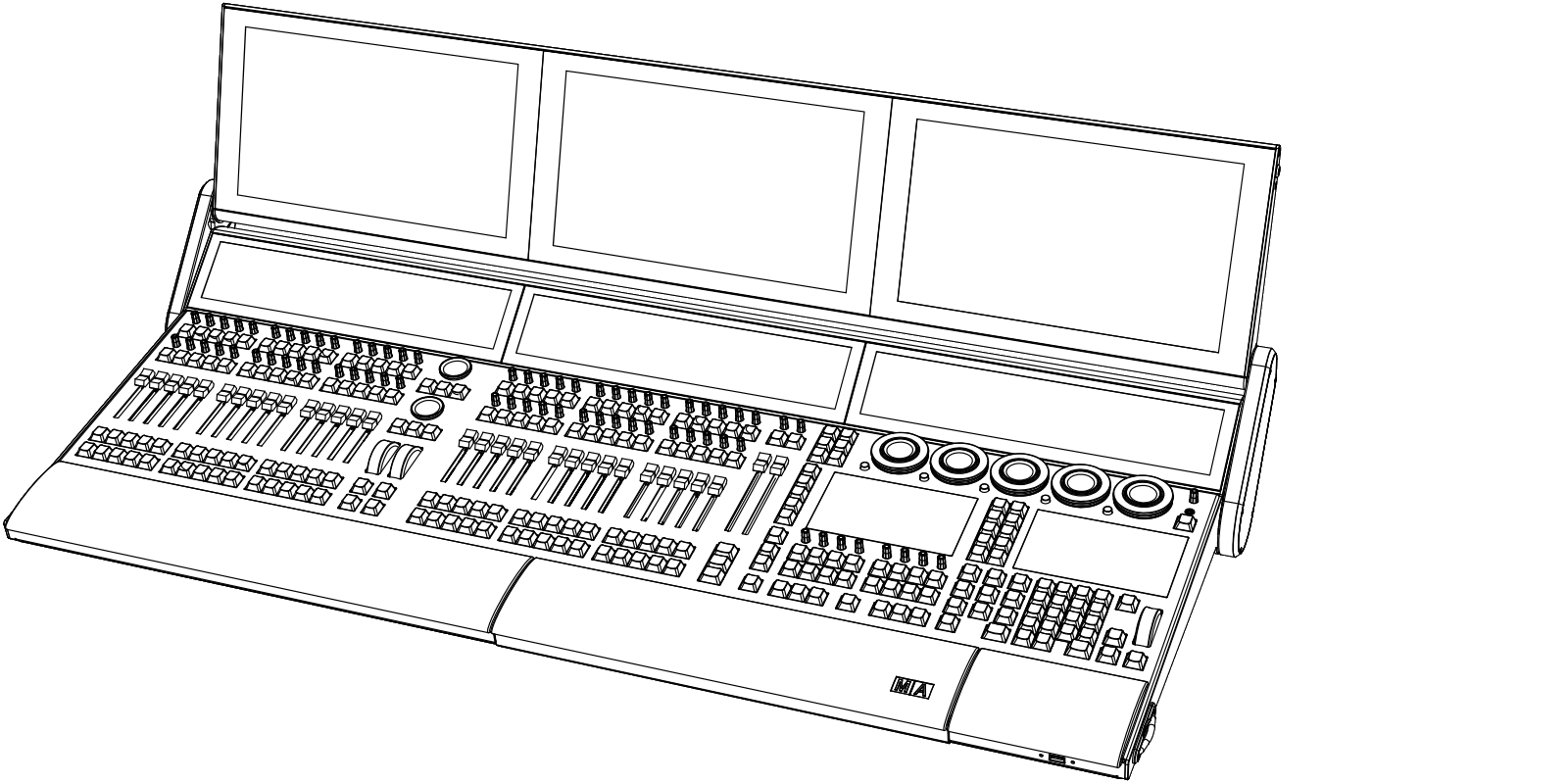

grandMA3 full-size
技術仕様 |
|
パラメータ数 |
20,480 |
動作電圧 |
AC 100〜240 V AC、50/60 Hz |
重量 |
44 kg / 98 lbs |
消費電力 |
最大 300 VA |
寸法 (折りたたんで、キーボードを収納した状態) |
1256 × 539 × 181 mm / 50 × 22 × 8 インチ (幅 × 奥行き × 高さ) |
寸法 (動作のために開いた状態) |
1256 × 584 × 409 (最大 450) mm / 50 × 23 × 17 (最大 18) インチ (幅 × 奥行き × 高さ) |
寸法 (最大に開いて、キーボードを引き出した状態) |
1256 × 871 × 255 mm / 50 × 35 × 10 インチ (幅 × 奥行き × 高さ) |

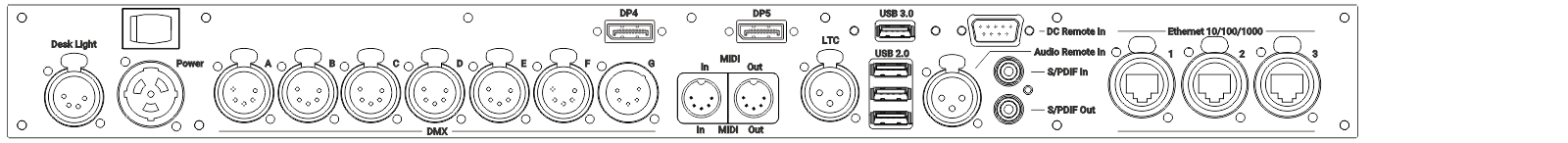

grandMA3 full-size の入出力
個数 |
コネクタ |
1 × |
powerCON TRUE1* |
3 × |
etherCON/RJ45 |
6 × |
DMX512-A Out (5ピン XLR メス) |
1 × |
DMX512-A In (5ピン XLR オス) |
1 × |
MIDI In (5ピン DIN メス) |
1 × |
MIDI Out (5ピン DIN メス) |
1 × |
LTC - Linear Time Code (3ピン XLR メス) |
1 × |
Audio In (3ピン XLR メス) |
1 × |
GPI - General Purpose Input (D-SUB DE9 メス - リモートコントロール) |
2 × |
DisplayPort 1.2 (外部画面) |
2 × |
S/PDIF In and Out |
3 × |
USB 2.0 (Type-A) 最大500mA |
3 × |
USB 3.0 (Type-A) (2個は前面パネル) 最大900mA |
2 × |
Desk Light (4ピン XLR メス) |
*Neutrik AG, Liechtenstein の登録商標です。

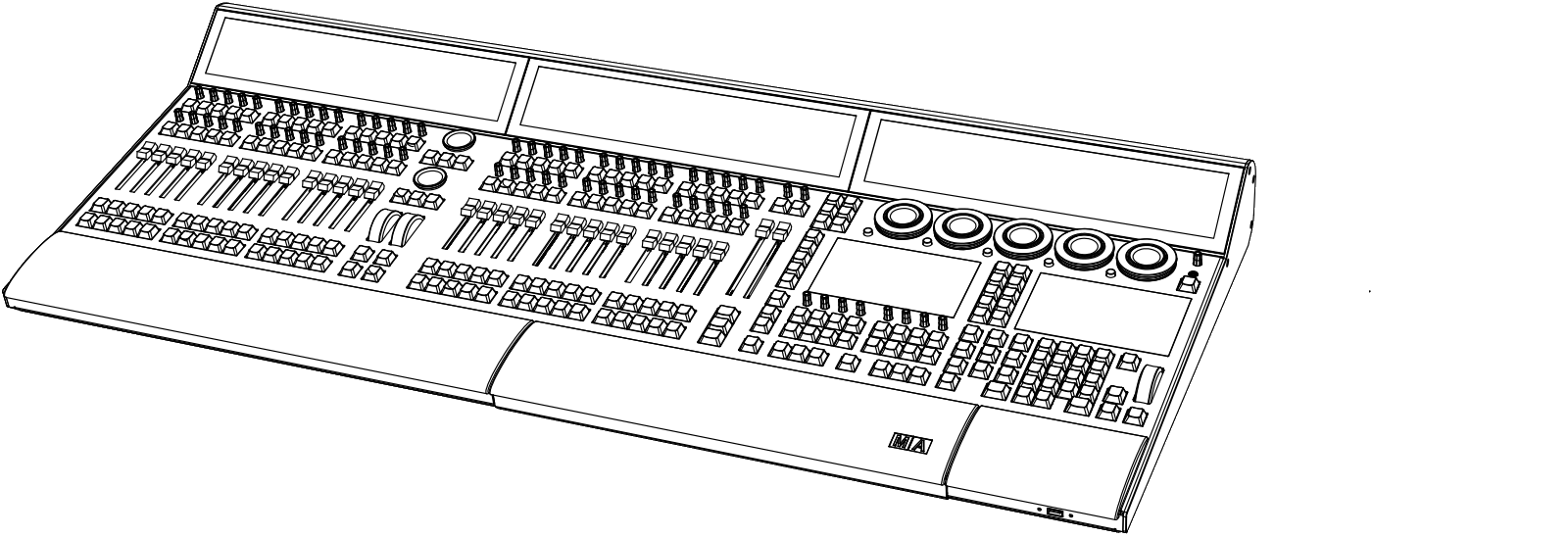

grandMA3 full-size CRV
技術仕様 |
|
パラメータ数 |
20,480 |
動作電圧 |
AC 100〜240 V AC、50/60 Hz |
重量 |
33 kg / 73 lbs |
消費電力 |
最大 300 VA |
寸法 (キーボードを収納した状態) |
1213 × 539 × 169 mm / 48 × 22 × 7 インチ (幅 × 奥行き × 高さ) |
寸法 (キーボードを引き出した状態) |
1213 × 644 × 169 mm / 48 × 26 × 7 インチ (幅 × 奥行き × 高さ) |

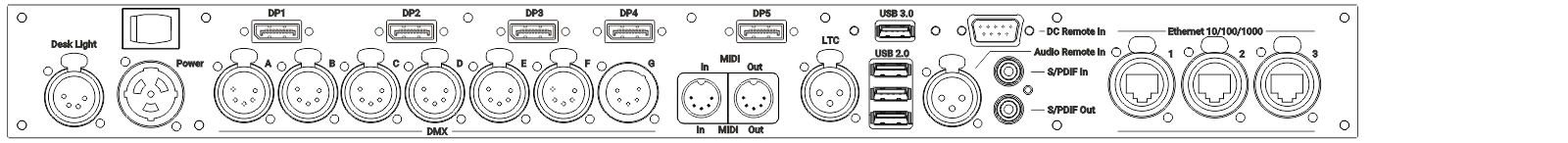

grandMA3 full-size CRV の入出力
個数 |
コネクタ |
1 × |
powerCON TRUE1* |
3 × |
etherCON/RJ45 |
6 × |
DMX512-A Out (5ピン XLR メス) |
1 × |
DMX512-A In (5ピン XLR オス) |
1 × |
MIDI In (5ピン DIN メス) |
1 × |
MIDI Out (5ピン DIN メス) |
1 × |
LTC - Linear Time Code (3ピン XLR メス) |
1 × |
Audio In (3ピン XLR メス) |
1 × |
GPI - General Purpose Input (D-SUB DE9 メス - リモートコントロール) |
5 × |
DisplayPort 1.2 (外部画面) |
2 × |
S/PDIF In and Out |
3 × |
USB 2.0 (Type-A) 最大500mA |
3 × |
USB 3.0 (Type-A) (2個は前面パネル) 最大900mA |
2 × |
Desk Light (4ピン XLR メス) |
*Neutrik AG, Liechtenstein の登録商標です。

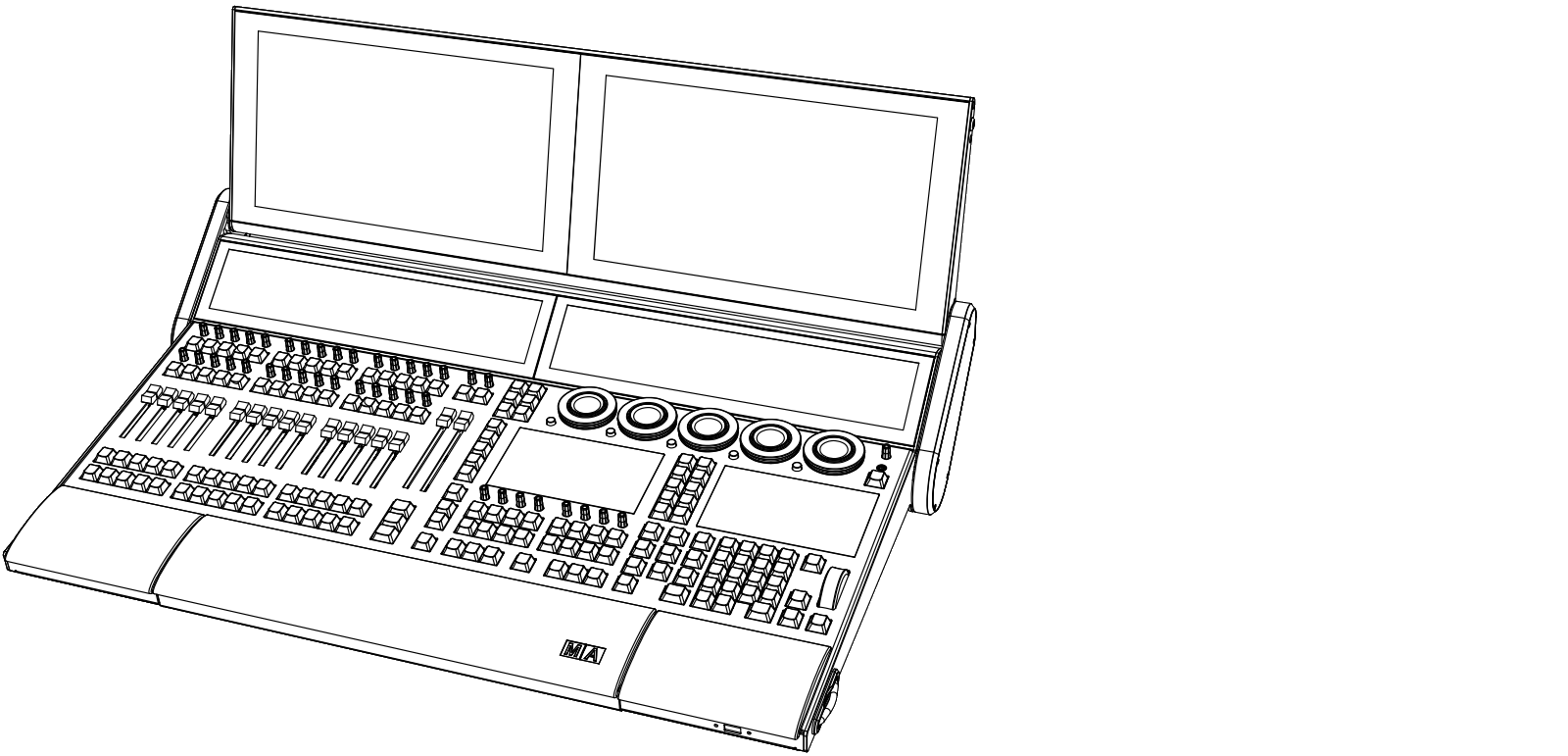

grandMA3 light
技術仕様 |
|
パラメータ数 |
16,384 |
動作電圧 |
AC 100〜240 V AC、50/60 Hz |
重量 |
33 kg / 73 lbs |
消費電力 |
最大 300 VA |
寸法 (折りたたんで、キーボードを収納した状態) |
854 × 539 × 181 mm / 34 × 22 × 8 インチ (幅 × 奥行き × 高さ) |
寸法 (動作のために開いた状態) |
854 × 584 × 409 (最大 450) mm / 34 × 23 × 17 (最大 18) インチ (幅 × 奥行き × 高さ) |
寸法 (最大に開いて、キーボードを引き出した状態) |
854 × 871 × 255 mm / 34 × 35 × 10 インチ (幅 × 奥行き × 高さ)
|
grandMA3 light の入出力
個数 |
コネクタ |
1 × |
powerCON TRUE1* |
3 × |
etherCON/RJ45 |
6 × |
DMX-512-A Out (5ピン XLR メス) |
1 × |
DMX-512-A In (5ピン XLR オス) |
1 × |
MIDI In (5ピン DIN メス) |
1 × |
MIDI Out (5ピン DIN メス) |
1 × |
LTC - Linear Time Code (3ピン XLR メス) |
1 × |
Audio In (3ピン XLR メス) |
1 × |
GPI - General Purpose Input (D-SUB DE9 メス - リモートコントロール) |
2 × |
DisplayPort 1.2 (外部画面) |
2 × |
S/PDIF In and Out |
3 × |
USB 2.0 (Type-A) 最大500mA |
3 × |
USB 3.0 (Type-A) (2個は前面パネル) 最大900mA |
2 × |
Desk Light (4ピン XLR メス) |
*Neutrik AG, Liechtenstein の登録商標です。

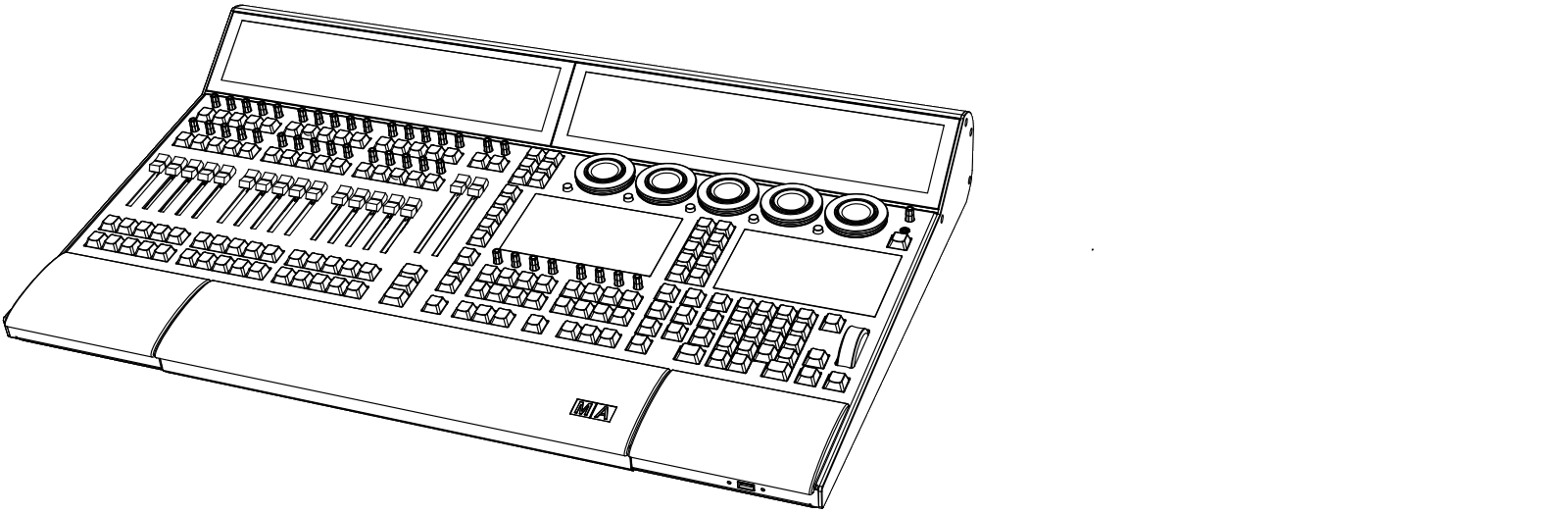

grandMA3 light CRV
技術仕様 |
|
パラメータ数 |
16,384 |
動作電圧 |
AC 100〜240 V AC、50/60 Hz |
重量 |
25 kg / 56 lbs
|
消費電力 |
最大 300 VA |
寸法 (キーボードを収納した状態) |
811 × 539 × 169 mm / 32 × 22 × 7 インチ (幅 × 奥行き × 高さ) |
寸法 (キーボードを引き出した状態) |
811 × 644 × 169 mm / 32 × 26 × 7 インチ (幅 × 奥行き × 高さ) |

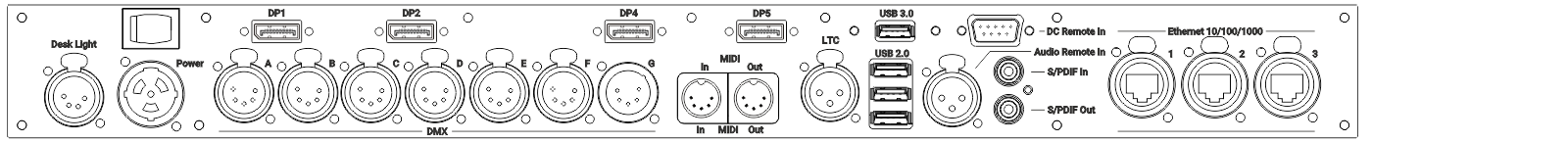

grandMA3 light CRV の入出力
個数 |
コネクタ |
1 × |
powerCON TRUE1* |
3 × |
etherCON/RJ45 |
6 × |
DMX-512-A Out (5ピン XLR メス) |
1 × |
DMX-512-A In (5ピン XLR オス) |
1 × |
MIDI In (5ピン DIN メス) |
1 × |
MIDI Out (5ピン DIN メス) |
1 × |
LTC - Linear Time Code (3ピン XLR メス) |
1 × |
Audio In (3ピン XLR メス) |
1 × |
GPI - General Purpose Input (D-SUB DE9 メス - リモートコントロール) |
4 × |
DisplayPort 1.2 (外部画面) |
2 × |
S/PDIF In and Out |
3 × |
USB 2.0 (Type-A) 最大500mA |
3 × |
USB 3.0 (Type-A) (2個は前面パネル) 最大900mA |
2 × |
Desk Light (4ピン XLR メス) |
*Neutrik AG, Liechtenstein の登録商標です。

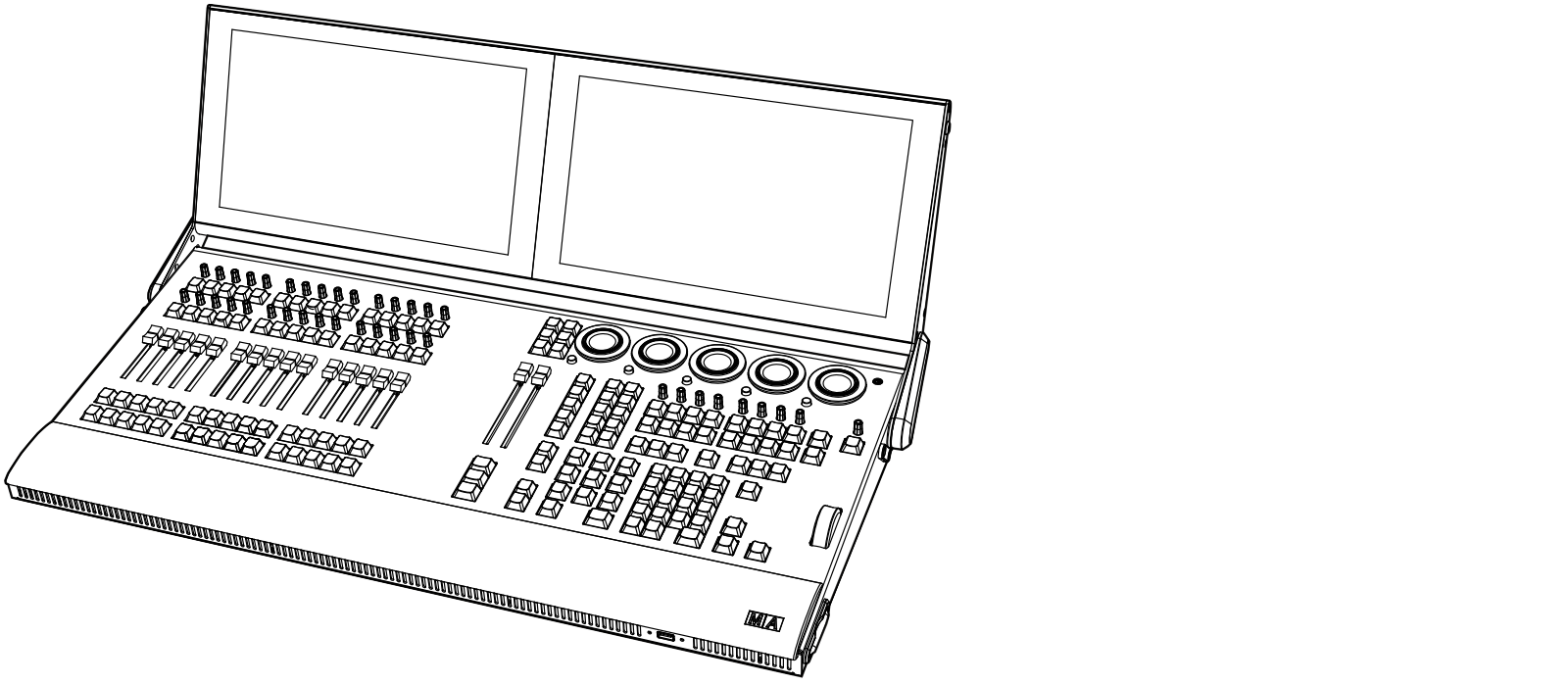

grandMA3 compact XT
技術仕様 |
|
パラメータ数 |
8,192 |
動作電圧 |
AC 100〜240 V AC、50/60 Hz |
重量 |
20 kg / 45 lbs |
消費電力 |
最大 250 VA |
寸法 (折りたたんだ状態) |
845 × 429 × 160 mm / 34 × 17 × 7 インチ (幅 × 奥行き × 高さ) |
寸法 (開いた状態) |
845 × 563 × 325 (最大 410) mm / 34 × 23 × 13 (最大 17) インチ (幅 × 奥行き × 高さ) |

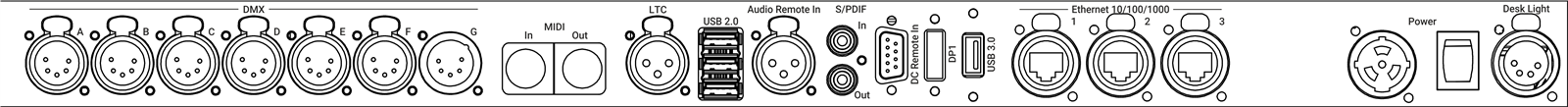

grandMA3 compact XT の入出力
個数 |
コネクタ |
1 × |
powerCON TRUE1* |
3 × |
etherCON/RJ45 |
6 × |
DMX-512-A Out (5ピン XLR メス) |
1 × |
DMX-512-A In (5ピン XLR オス) |
1 × |
MIDI In (5ピン DIN メス) |
1 × |
MIDI Out (5ピン DIN メス) |
1 × |
LTC - Linear Time Code (3ピン XLR メス) |
1 × |
Audio In (3ピン XLR メス) |
1 × |
GPI - General Purpose Input (D-SUB DE9 メス - リモートコントロール) |
1 × |
DisplayPort 1.2 (外部画面) |
2 × |
S/PDIF In and Out |
3 × |
USB 2.0 (Type-A) 最大500mA |
2 × |
USB 3.0 (Type-A) (1個は前面パネル) 最大900mA |
1 × |
Desk Light (4ピン XLR メス) |
*Neutrik AG, Liechtenstein の登録商標です。

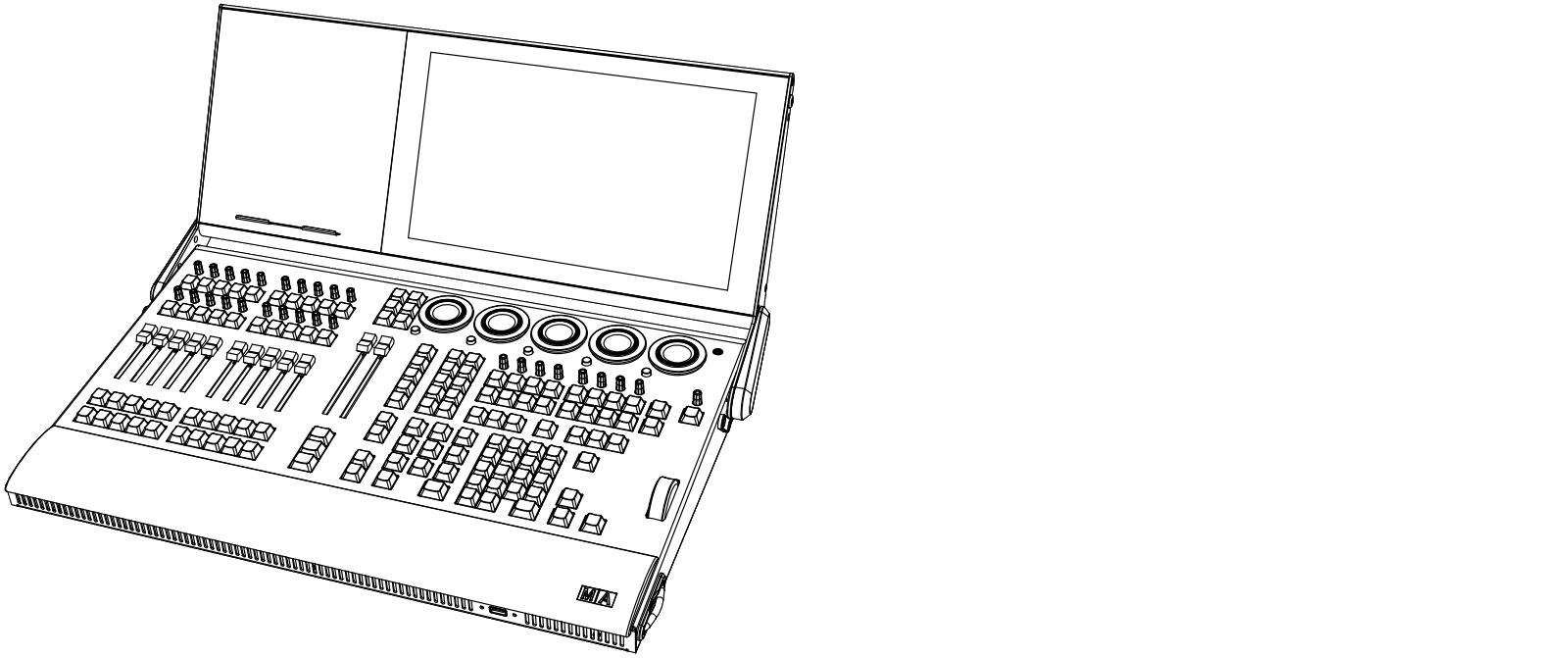

grandMA3 compact
技術仕様 |
|
パラメータ数 |
8,192 |
動作電圧 |
AC 100〜240 V AC、50/60 Hz |
重量 |
16 kg / 36 lbs |
消費電力 |
最大 250 VA |
寸法 (折りたたんだ状態) |
661 × 429 × 160 mm / 26 × 17 × 7 インチ (幅 × 奥行き × 高さ) |
寸法 (開いた状態) |
661 × 563 × 325 (最大 410) mm / 26 × 23 × 13 (最大 17) インチ (幅 × 奥行き × 高さ) |
grandMA3 compact の入出力
個数 |
コネクタ |
1 × |
powerCON TRUE1* |
3 × |
etherCON/RJ45 |
6 × |
DMX-512-A Out (5ピン XLR メス) |
1 × |
DMX-512-A In (5ピン XLR オス) |
1 × |
MIDI In (5ピン DIN メス) |
1 × |
MIDI Out (5ピン DIN メス) |
1 × |
LTC - Linear Time Code (3ピン XLR メス) |
1 × |
Audio In (3ピン XLR メス) |
1 × |
GPI - General Purpose Input (D-SUB DE9 メス - リモートコントロール) |
1 × |
DisplayPort 1.2 (外部画面) |
2 × |
S/PDIF In and Out |
3 × |
USB 2.0 (Type-A) 最大500mA |
2 × |
USB 3.0 (Type-A) (1個は前面パネル) 最大900mA |
1 × |
Desk Light (4ピン XLR メス) |
*Neutrik AG, Liechtenstein の登録商標です。

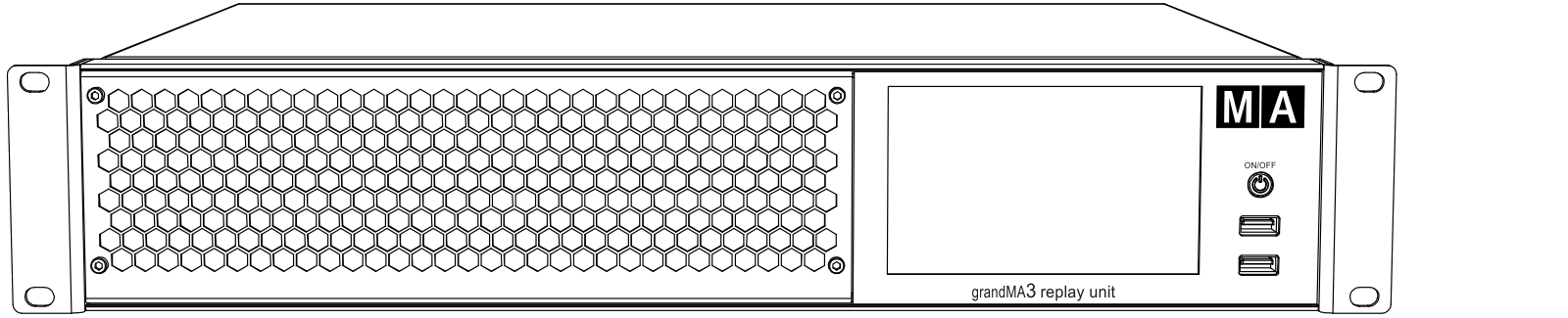

grandMA3 replay unit
技術仕様 |
|
パラメータ数 |
4,096 |
動作電圧 |
AC 100〜240 V AC、50/60 Hz |
重量 |
6 kg / 14 lbs |
消費電力 |
最大 200 VA |
寸法 |
482 × 372 × 87 mm / 19 × 15 × 4 インチ (幅 × 奥行き × 高さ) |

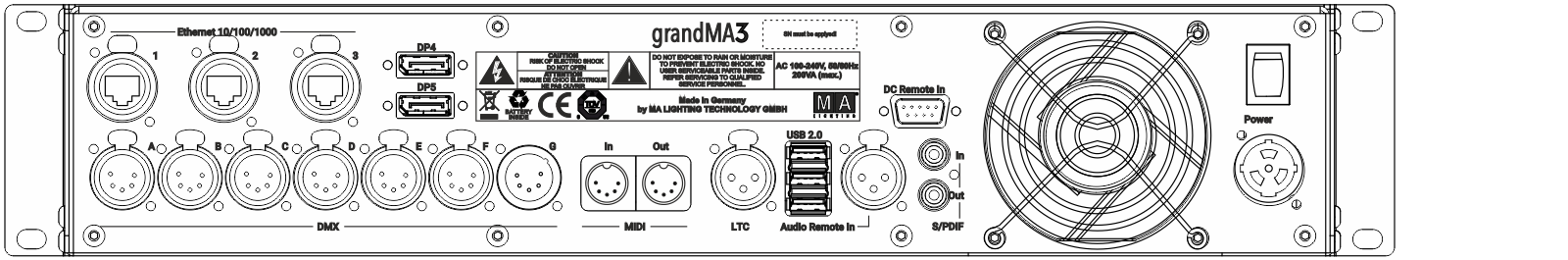

grandMA3 replay unit の入出力
個数 |
コネクタ |
1 × |
powerCON TRUE1* |
3 × |
etherCON/RJ45 |
6 × |
DMX512-A Out (5ピン XLR メス) |
1 × |
DMX512-A In (5ピン XLR オス) |
1 × |
MIDI In (5ピン DIN メス) |
1 × |
MIDI Out (5ピン DIN メス) |
1 × |
LTC - Linear Time Code (3ピン XLR メス) |
1 × |
Audio In (3ピン XLR メス) |
1 × |
GPI - General Purpose Input (D-SUB DE9 メス - リモートコントロール) |
2 × |
DisplayPort 1.2 (外部画面) |
2 × |
S/PDIF In and Out |
5 × |
USB 2.0 (Type-A) (2個は前面パネル) 最大500mA |
*Neutrik AG, Liechtenstein の登録商標です。

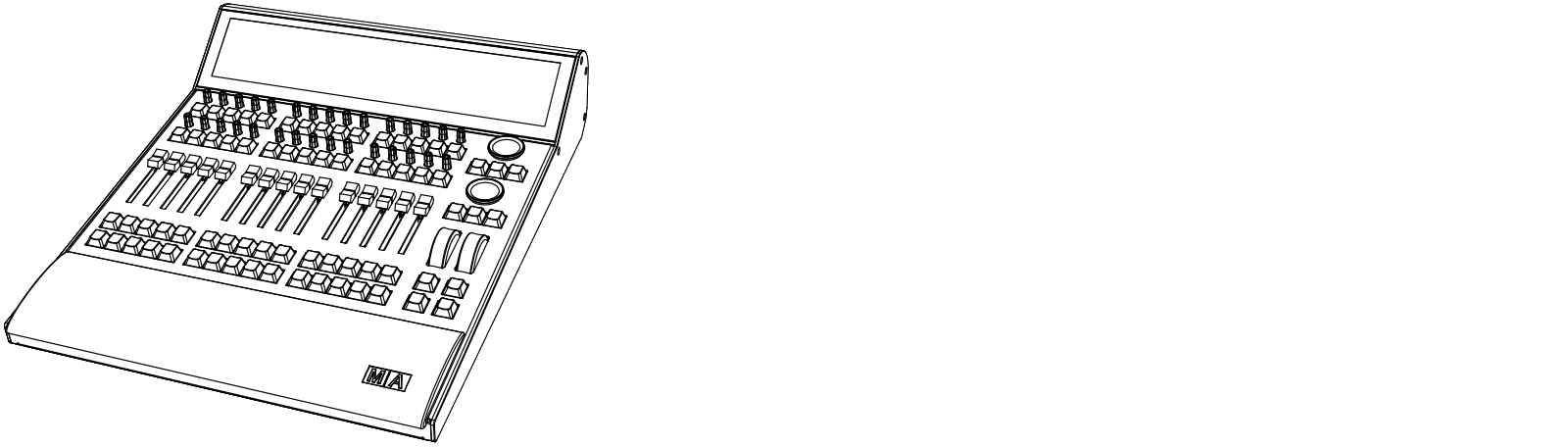

grandMA3 extension
技術仕様 |
|
パラメータ数 |
なし |
動作電圧 |
AC 100〜240 V AC、50/60 Hz |
重量 |
11 kg / 25 lbs |
消費電力 |
最大 75 VA |
寸法 |
409 × 537 × 169 mm / 17 × 22 × 7 インチ (幅 × 奥行き × 高さ) |

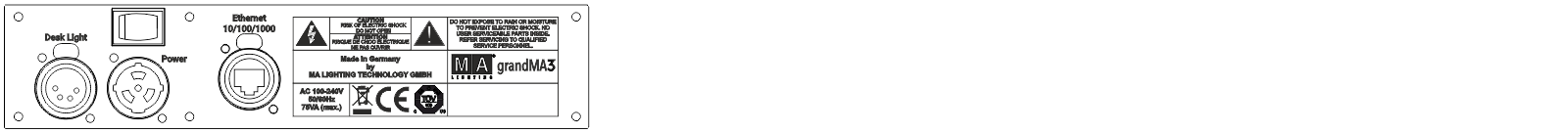

grandMA3 extension の入出力
個数 |
コネクタ |
1 × |
powerCON TRUE1* |
1 × |
etherCON/RJ45 |
1 × |
Desk Light (4ピン XLR メス) |
*Neutrik AG, Liechtenstein の登録商標です。
