技術仕様

ヒント
grandMA3 xPort Nodes PoE は、PoEスイッチまたはPoEインジェクタを用いて直接給電することもできます。
重要
適切に保護された電源ケーブルを使用してください(最小Φ = 3 × 1.0 mm2)。
電源ケーブルは、その国の基準を満たしていなければなりません。
電源ケーブルに関する作業は、有資格者のみが行ってください。
重要
USBポートは、更新用にのみ使用してください。マウスやキーボードなどの周辺機器は接続しないでください。
各5ピンXLRコネクタ(DMX512-A 出力)は、個別にDMX入力として設定することができます。


grandMA3 8Port Node および grandMA3 8Port Node PoE

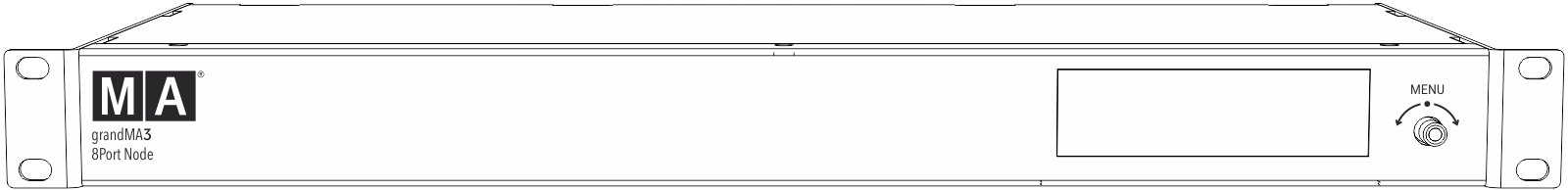

grandMA3 8Port Node - 前面パネル
技術仕様
パラメータ数 なし
ディスプレイ 3.9″ TFTカラー
動作電圧 (配電網) AC 100〜240 V AC、50/60 Hz
動作電圧 (PoE) IEEE 802.3af; 48 V DC/ 最大 12 W
重量 2 kg / 5 lbs
消費電力 最大 15 VA
寸法 482 × 189 × 43 mm / 19 × 8 × 2 インチ (幅 × 奥行き × 高さ)

Outputs grandMA3 8Port Node および Outputs grandMA3 8Port Node PoE


grandMA3 8Port Node - 背面パネル
個数 コネクタ
1 × powerCON TRUE1 (Neutrik AG, Liechtenstein の登録商標)
1 × etherCON/RJ45
8 × 5ピン XLR (DMX512-A Out)
1 × USB 2.0 (Type-A)、USBフラッシュドライブによる更新専用


grandMA3 4Port Node および grandMA3 4Port Node PoE


grandMA3 4Port Node - 前面パネル
技術仕様
Parameters None
ディスプレイ 3.9″ TFTカラー
動作電圧 AC 100〜240 V AC、50/60 Hz
動作電圧 (PoE) IEEE 802.3af; 48 V DC/ 最大 12 W
重量 2 kg / 5 lbs
消費電力 最大 15 VA
寸法 207 × 184 × 43 mm / 9 × 8 × 2 インチ (幅 × 奥行き × 高さ)

Outputs grandMA3 4Port Node および grandMA3 4Port Node PoE


grandMA3 4Port Node - 背面パネル
個数 コネクタ
1 × powerCON TRUE1 (Neutrik AG, Liechtenstein の登録商標)
1 × etherCON/RJ45
4 × 5ピン XLR (DMX512-A Out)
1 × USB 2.0 (Type-A)、USBフラッシュドライブによる更新専用


grandMA3 2Port Node および grandMA3 2Port Node PoE


grandMA3 2Port Node - 前面パネル
技術仕様
パラメータ数 なし
ディスプレイ 3.9″ TFTカラー
動作電圧 AC 100〜240 V AC、50/60 Hz
動作電圧 (PoE) IEEE 802.3af; 48 V DC/ 最大 12 W
重量 2 kg / 5 lbs
消費電力 最大 15 VA
寸法 207 × 184 × 43 mm / 9 × 8 × 2 インチ (幅 × 奥行き × 高さ)

Outputs grandMA3 2Port Node および grandMA3 2Port Node PoE


grandMA3 2Port Node - 背面パネル
個数 コネクタ
1 × powerCON TRUE1 (Neutrik AG, Liechtenstein の登録商標)
1 × etherCON/RJ45
2 × 5ピン XLR (DMX512-A Out)
1 × USB 2.0 (Type-A)、USBフラッシュドライブによる更新専用


grandMA3 onPC 8Port Node 4k および grandMA3 onPC 8Port Node 4k PoE

技術仕様
パラメータ数 4,096 (HTP/LTP) / 2,048 (HTP/LTP) (Mode2)
ディスプレイ 3.9″ TFTカラー
動作電圧 (配電網) AC 100〜240 V AC、50/60 Hz
動作電圧 (PoE) IEEE 802.3af; 48 V DC/ 最大 12 W
重量 2 kg / 5 lbs
消費電力 最大 15 VA
寸法 482 × 189 × 43 mm / 19 × 8 × 2 インチ (幅 × 奥行き × 高さ)

grandMA3 onPC 4Port Node 4k および grandMA3 onPC 4Port Node 4k PoE

技術仕様
パラメータ数 4,096 (HTP/LTP) / 2,048 (HTP/LTP) (Mode2)
ディスプレイ 3.9″ TFTカラー
動作電圧 (配電網) AC 100〜240 V AC、50/60 Hz
動作電圧 (PoE) IEEE 802.3af; 48 V DC/ 最大 12 W
重量 2 kg / 5 lbs
消費電力 最大 15 VA
寸法 207 × 184 × 43 mm / 9 × 8 × 2 インチ (幅 × 奥行き × 高さ)

grandMA3 onPC 2Port Node 2k および grandMA3 onPC 2Port Node 2k PoE

技術仕様
パラメータ数 4,096 (HTP/LTP) / 1,024 (HTP/LTP) (Mode2)
ディスプレイ 3.9″ TFTカラー
動作電圧 (配電網) AC 100〜240 V AC、50/60 Hz
動作電圧 (PoE) IEEE 802.3af; 48 V DC/ 最大 12 W
重量 2 kg / 5 lbs
消費電力 最大 15 VA
寸法 207 × 184 × 43 mm / 9 × 8 × 2 インチ (幅 × 奥行き × 高さ)
