ジオメトリの挿入

grandMA3 ユーザマニュアル » フィクスチャタイプ » フィクスチャタイプの構築 » ジオメトリの挿入

Version 2.0

ジオメトリ(Geometry)は、デバイス各部についての物理的な記述です。

必要条件:

• DMXモードの挿入。

ジオメトリは、DMXモードに基づいて構築されます。

1. Geometries タブをタップします。

Geometries ウィンドウが開きます。

2. Geometry 1 を選択し、それを Base に改名します。
3. 'New Object' 行をタップして有効にします。
4. Base を展開し、Base の子の New Geometry を選択します。
5. Insert new Geometry をタップします。

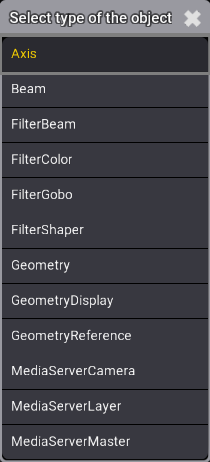

Select type of the object ポップアップが開きます。

• Axis を選択します。
• Axis が Type 列に表示されます。

6. Name 列で、Axis 1 を Yoke に改名します。

• Edit を押してから Axis 1 をタップするか、Axis 1 を長押ししてください。
• 仮想キーボードが開きます。
• Yoke と入力してください。

7. Yoke セルを展開します。

• Yoke の子の New Geometry が開きます。
• ステップ5〜6 を繰り返し、Axis 1 を Head に改名します。

9. Head セルを展開します。

• Head の子の New Geometry が開きます。
• Beam を選択し、ステップ5〜6 を繰り返します。
• Beam 1 を Beam に改名します。

下の画面例のように、ジオメトリが挿入されます。
