DMXモードのジオメトリへのリンク

grandMA3 ユーザマニュアル » フィクスチャタイプ » フィクスチャタイプの構築 » DMXモードのジオメトリへのリンク Version 2.0

モデルをジオメトリにリンクした後、ジオメトリをDMXモードにリンクします。

必要条件:

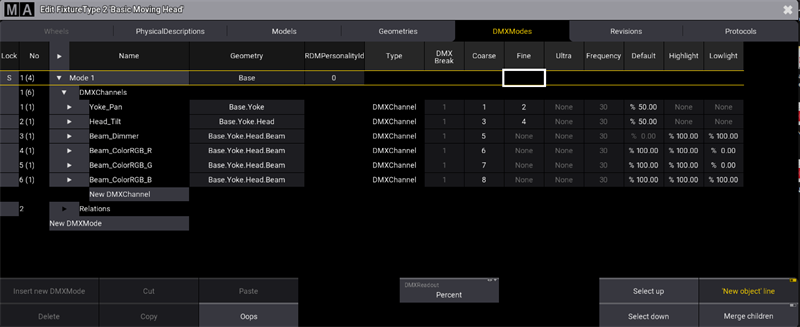

  1. DMXModes タブをタップします。

Geometry 列で、以下のように編集を行ってください。

  1. Yoke_Pan 行で、セルを長押しするか、Edit を押してからセルをタップします。
    Yoke ジオメトリを選択してください。

Select Geometry ポップアップが開きます。

ジオメトリの選択
  1. Head_Tilt 行でセルを長押しします。
    Head ジオメトリを選択してください。
  2. Beam_Dimmer 行でセルを長押しします。
    Beam ジオメトリを選択してください。
  3. Base_ColorRG_R、Base_ColorRGB_G、および Base_ColorRGB_B 行でセルを長押しします。
    Beam ジオメトリを選択してください。

  1. Mode 1 行でセルを長押しします。
    Base ジオメトリを選択してください。

DMXチャンネルとDMXモードが、ジオメトリにリンクされます。

ジオメトリのリンク
