ポートへのグループ割り当て

ポートごとに一つのグループを割り当てられます。通信を行うには、二つのデバイスが同じグループに属している必要があります。

グループは、ネットワークユーザの論理セグメントです(= VLAN)。グループを用いると、同じネットワークケーブルで他の信号に影響を与えることなく、種々のグループ(例: 音響と照明)の信号を送信できます。

ポート1〜13に対するグループは、Edit Ports / Groups ウィンドウで手動設定できます。
デフォルトでは、すべてが Manage グループになっています。
割り当てられているグループには、緑のドットが表示されます。

スイッチには、以下の8種類のグループがあります。

  1. Group01 (赤)
  2. Group02 (黄)
  3. Group03 (緑)
  4. Group04 (青緑)
  5. Group05 (青)
  6. Group06 (赤紫)
  7. Trunk (白)
  8. Manage (灰)
重要:
ネットワークに複数のスイッチがあって、複数のグループが使われている場合、すべてのグループ・パケットを他のスイッチに転送するために、Trunk を用いてください。Trunk は、利用可能なすべてのグループ(1〜6 および 8)で構成されています。
重要:
ネットワークに少なくとも一つの Manage グループが必要です。
ネットワークに Manage がないとスイッチの設定が行えず、設定のリセット が必要になります。
ヒント:
前面パネルにあるポート13を Manage ポートとして用い、WebインターフェースでPCを接続してスイッチの設定を行います。

グループの割り当て

必要条件: Webインターフェースへの接続。

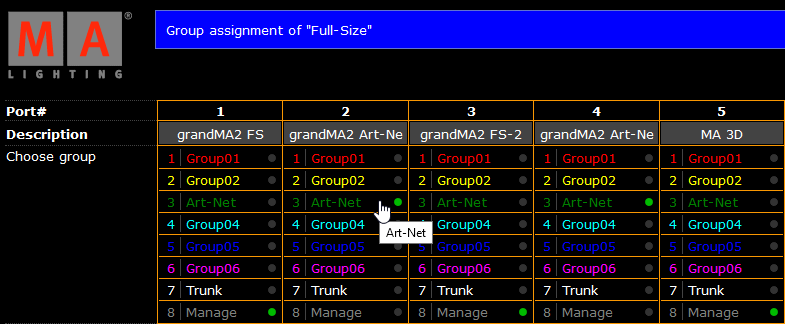

  1. Edit Ports / Groups をクリックします。
  2. ポートに割り当てたいグループをクリックしてください。
    そのグループの横に、緑のドットが表示されます。
  3. Apply settings and stay where you are または Apply settings and leave edit をクリックしてください。

選択したグループがポートに割り当てられ、スタートアップ・コンフィグレーションに保存されます。
前面パネルの Group LED は、割り当てられたグループの色で点灯します。
