DMXチャンネルの追加
ヒント:
DMXチャンネルは、正しい順序で追加することをお勧めします。これにより、後からチャンネルの再配置やパッチ・ブレーク設定を行わなくて済みます。
- フィクスチャにDMXチャンネルを追加するには、Attributes テーブルの下にある Add をクリックしてください。

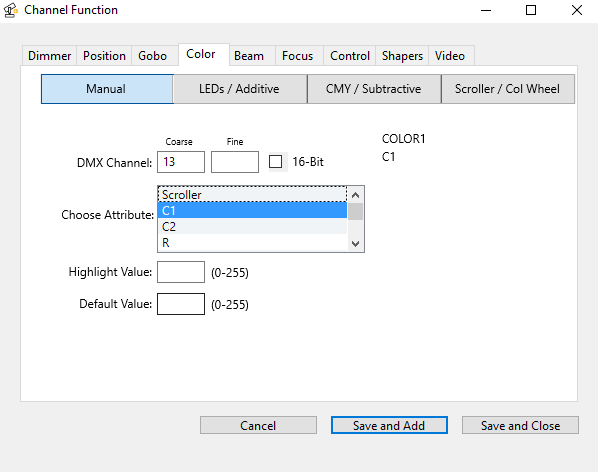

- Channel Function ウィンドウが開きます。
すべてのDMXチャンネルを、選択されているモードに合わせて追加してください。
- DMXチャンネルのプリセットタイプ・タブを選びます(例: Color)。
- Choose Attribute のリストをスクロールして、アトリビュートを選択します(例: C1)。
Mix Color アトリビュートについては、Mix Color アトリビュート・テーブル を参照してください。
- Coarse DMXチャンネルを入力します(例: 13)。
- アトリビュートに追加の Fine DMXチャンネルがある場合は、16-Bit チェックボックスをチェックします。
Coarse チャンネルに続く次のチャンネルが自動的に入力されます。
- 自動的に挿入されたチャンネルが間違っている場合は、Fine DMXチャンネルを入力し直してください。
- Highlight Value 欄に、エンコーダ表記と合うように値を入力します。
Highlight 値は、卓で Highlt を押した場合の、このアトリビュートに対するフィクスチャ出力です。
これが空欄の場合、Highlt を押してもプログラマ値は変化しません。
Highlight 値には、フルのディマー値と白色を用いることをお勧めします。これは、ラックやステージ上でフィクスチャを見つけるのに役立ちます。
- 設定を保存してウィンドウを閉じるには、Save and Close をクリックしてください。
― または ―
設定を保存し、次のチャンネルを追加するには、Save and Add をクリックします。
Channel Function ウィンドウを閉じるには、Cancel をクリックします。
DMXチャンネルが保存され、それがDMXチャンネルリストに追加されます。
DMXチャンネルの削除方法については、DMXチャンネルの削除 を参照してください。
