DMXポートの設定

DMX出力および入力の設定は、Output Configuration メニューで行います。ポートには、A からアルファベット順にラベルが付けられています。

SMPTE、MIDI、DCリモート入力、およびイーサネット・インターフェースに対する列項目もありますが、このトピックでは説明しません。それらについては、タイムコード、リモート入出力、および イーサネットDMX を参照してください。

Menu を押してメニューにアクセスし、Connector Configuration をタップします。

― または ―

コマンドラインからメニューを開きます。

メニューには、grandMA3 デバイスが一覧表示されます。タイトルバーには Session というボタンがあります。これが All の場合はネットワーク内のすべてのデバイスが、In Session の場合はセッション内のデバイスだけが一覧表示されます。

デバイスは、Console、onPC、PU、および NetworkNode セクションにまとめられていて、展開すると各カテゴリのデバイスを確認できます。実際のハードウェア・デバイスは、IPアドレスによってこの一覧にあるデバイスと照合されます。

メニューには、列項目を表示するための種々のモードがあります。タイトルバーに Columns というボタンがあり、以下のような3つのモードを切り替えられます。

• Full:
  すべての列が表示されます。
• Condensed:
  XLR 列をポートごとに1つにまとめて表示します。他のすべての列はそのまま表示されます。
• XLR Only:
  XLR ポートだけを Condensed モードで表示します。

DMXポート

各DMXポートには以下の4つの設定があります(Full モードでのみ表示)。

Mode:
各ポートには、以下の4種類のモードを設定できます。

• Off (セル背景が灰色):
  ポートはオフになります。
• Out (セル背景が緑):
  RDMトラフィックなしで、DMXが送信されます。ユニバースは、XLR 欄で指定します。これがデフォルトのモードです。
• RDM (セル背景が青緑):
  DMXが送信され、RDMが有効になります。ユニバースは、XLR 欄で指定します。
• In (セル背景が黄色):
  DMXを受信し、XLR で指定されたユニバースにマージします。マージでは、Prio で指定された優先度が用いられます。

XLR:
ポートを関連付けるユニバース番号です。フィクスチャは、ユニバース1〜1024にパッチできます。

Merge:
これは、ポートの Mode が In の場合にのみ表示されます。

以下の選択肢があります。

• Off:
  DMX入力はマージされません。
• Prio:
  Prio 列で設定されている優先度が用いられます。最も高い優先度が適用されます。
• HTP:
  最も高いDMX値が用いられます。
• LowTP:
  最も低いDMX値が用いられます。

Prio (Priority):
DMX入力をマージする際に用いられます。これは、ポートの Mode が In で Merge が Prio に設定されている場合にのみ用いられ、編集することができます。

これを編集すると、小さな選択ポップアップが開きます。

選択肢は以下の通りです(優先度の高い順)。

• Super:
  他のいかなるプレイバックより高く、さらにプログラマよりも上のLTP優先度です。
• Prog:
  Programmer - Super と他の優先度との間になります。
• Highest:
  Highest LTP - LTP と High よりも高いLTP優先度です。
• High:
  High LTP - 通常よりも高いLTP優先度です。
• LTP (Latest Takes Precedence):
  通常のLTP優先度です。最も新しいアトリビュート値が、古い値より優先されます。
• Low:
  Low LTP - 通常よりも低いLTP優先度です。
• Lowest:
  Lowest LTP - LTP と Low よりも低いLTP優先度です。

デバイス構成全体のインポートとエクスポート

一覧内のすべてのデバイスの構成は、1つの構成ファイルに保存できます。それを再度読み込むことで、ファイルに基づいて設定を復元できます。これにより、さまざまなショーやセットアップの構成を簡単に保存/読み込みできます。

デバイス構成の保存

1. 構成が希望通りになっていることを確認します。
2. Save Device Configuration をタップすると、Save Device Configuration as: ポップアップが開きます。
3. 構成の名前を入力します。また、ポップアップのタイトルバーで目的のドライブが選択されていることを確認します。
4. Save をタップしてください。

デバイス構成の読み込み

1. Load Device Configuration をタップすると、Load DeviceConfiguration from: ポップアップが開きます。
2. 目的の構成ファイルを選択します。
3. Load をタップしてください。

個々のデバイスに対する出力構成のインポートとエクスポート

各デバイスはその出力構成を保持しています。個々のデバイス構成は、ファイルにエクスポートして再度インポートできます。

出力構成のエクスポート

1. エクスポートしたいデバイスを選択します。
2. Export ボタンをタップしてください。ファイル・ブラウザが開きます。
3. 目的のドライブを選択します。
4. ファイルに名前を付け、Enter/Please をタップしてください。

すべてまたは複数のデバイスを1つファイルにエクスポートするか、あるいは単独のデバイスでファイルを作成できます。エクスポートの前に、複数のデバイスを選択するか、1つだけを選択するかの違いだけです。

出力構成のインポート

1. 目的のデバイスを選択します。
2. Import ボタンをタップしてください。ファイル・ブラウザが開きます。
3. 目的のドライブを選択します。
4. 選択されているデバイスに対する構成を持つファイルを選んでください。

デバイスの追加と削除

デバイスの一覧は、ネットワークに新しいデバイスが追加されると自動的に更新されます。

Add Present をタップすると、一覧が新しいデバイスで更新されます。

Remove Absent をタップすると、ネットワークから無くなっているデバイスが一覧から削除されます。

ネットワークに存在していないデバイスも追加できます。一覧で目的のデバイスタイプを展開し、New [device type] に続けて Insert new [device type] をタップしてください。grandMA3 onPC は、それぞれに最大で2台の grandMA3 Fader Wing を追加して拡張できます。

コネクタの表示

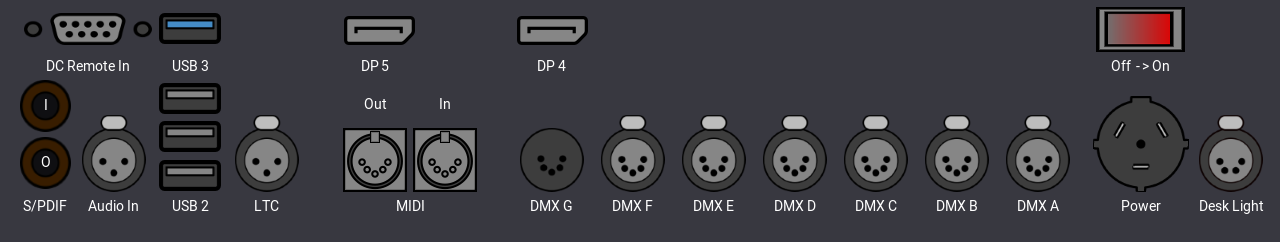

light および full-size 卓では、下部に Show Connectors というボタンがあります。これをオンにすると、レターボックス画面にコネクタ・オーバーレイが表示されます。これは、卓の背面にある種々のコネクタの場所を示しています。XLR ポートには、DMX A 〜 DMX G のラベルが付けられています。

オーバーレイは、以下のコマンドによって切り替えることもできます。
