エンコーダの分解能

Version 2.3

正確な操作を行いたいために、エンコーダの分解能を変更したい場合があります。

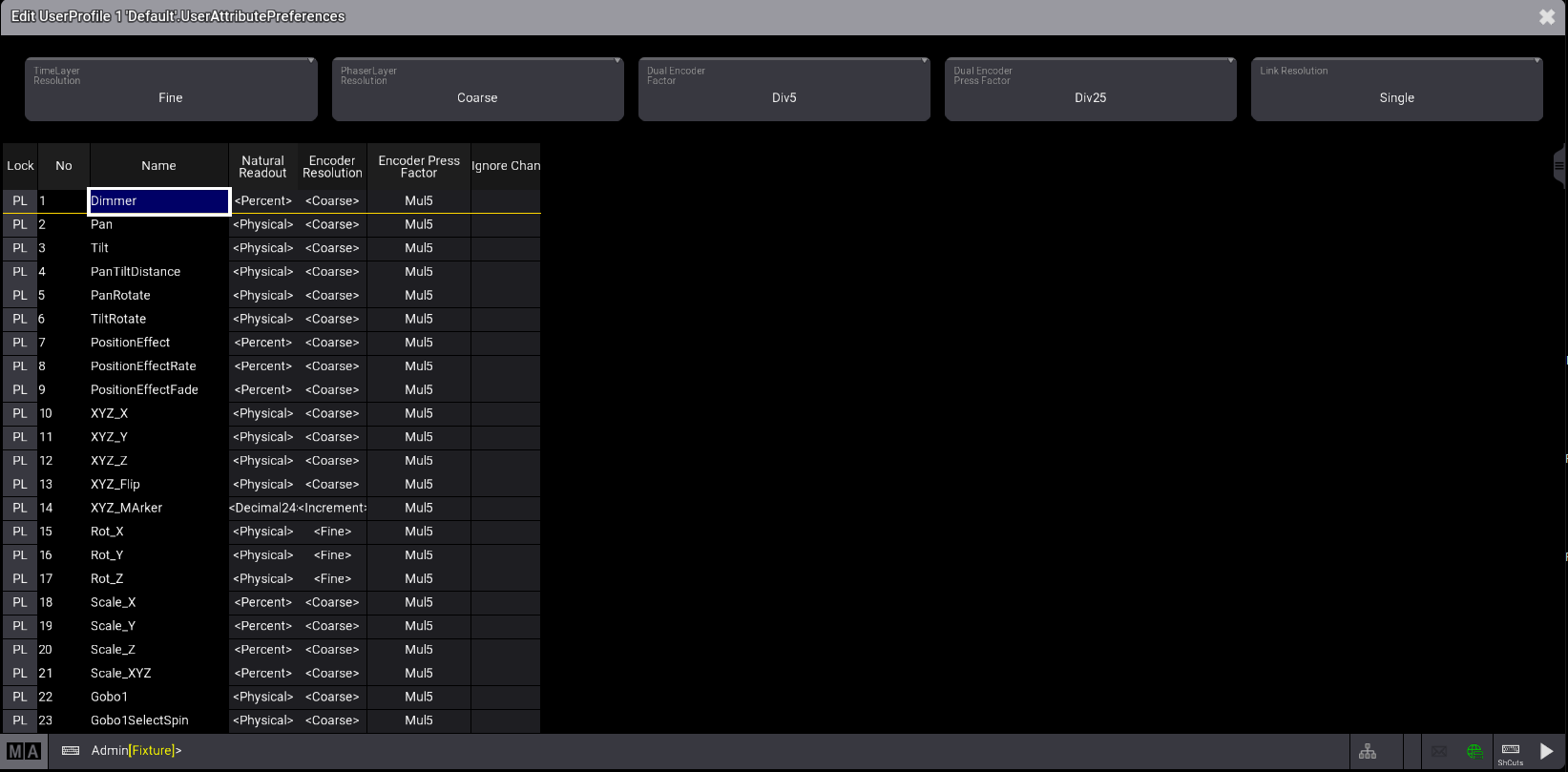

各アトリビュートに対するデフォルトの分解能は、以下のようにして User Configuration メニューから指定できます。

以下のようにして、エンコーダ上で直接分解能を変更することも可能です。詳しくはエンコーダバーを参照してください。

MA を押していると、各エンコーダのチャンネル機能エリアに、可能な分解能が表示されます。
分解能は、フィーチャまたはフィーチャグループごとに変更できます。2つのオプションを切り替えるには、MA を押しながら Link Resolution をタップします。そして、エンコーダの分解能エリアをタップすると、選択したエンコーダが次の分解能に切り替わります。詳しくは、Feature Group および Attribute Definitions を参照してください。
目的の分解能を選択したら、MA を離してください。

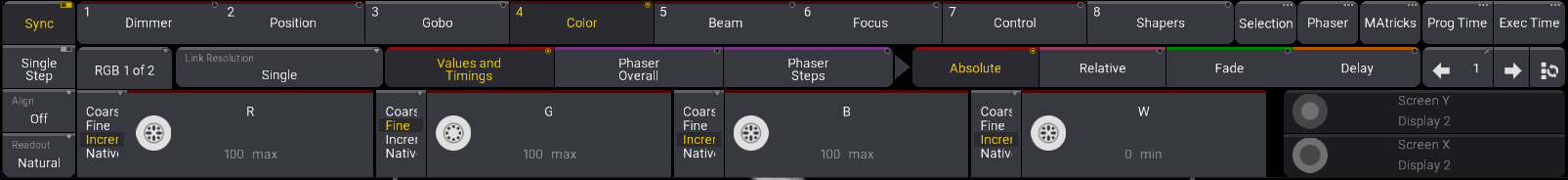

エンコーダバー - アトリビュートの分解能

	ヒント
	・エンコーダを1回転させるには、24回のクリックが必要です。・アトリビュートを最小値から最大値まで全範囲に渡って変化させるには、エンコーダを5回転させる必要があります。

可能な分解能は以下の通りです。

Coarse: 表記法に応じて、エンコーダの1クリックで以下のように値が変わります。
- Percent: 1
- PercentFine: 1
- Physical: (最大値 - 最小値)/(24×5)

  複数のフィクスチャタイプが選択されている場合は、それらの中で最も小さい物理範囲に基づいて、1クリックの大きさが決まります。これにより、例えば Tilt エンコーダを回したとき、同じ値変化になります。
- Dec8: 255/(24×5)、1クリックが 2.125 に相当。
- Dec16: 65,535/(24×5)、1クリックが 546.125 に相当。
- Dec24: 1,677,216/(24×5)、1クリックが 13,976.8 に相当。
- Hex8: 255(=FF)/(24×5)、1クリックが 2.125 に相当。
- Hex16: 65,535(=FFFF)/(24×5)、1クリックが 546.125 に相当。
- Hex24: 1,677,216(=FFFFFF)/(24×5)、1クリックが 13,976.8 に相当。
Fine: Coarse の10倍の分解能です。
Increment: エンコーダの1クリックで、表示されている表記の最下位桁が変わります。
Native: このモードは Absolute および Relative レイヤにあり、そのパラメータの分解能で可能な最小の値変更に直接アクセスできます。

	ヒント
	Native モードが選択されていて、例えば Dimmer チャンネルが 8/16/24 ビットベースの場合、エンコーダを1回転させるとDMX出力が常に1桁変化します。

エンコーダバーにあるエンコーダ表示の中央には、現在の分解能を表すシンボルが表示されます。

さらに、エンコーダの内側リングの回転や他のすべてのエンコーダ動作における値変化のファクタを指定できます。詳しくはユーザ設定を参照してください。

すべてのファクタは、以下の定義済みリストから選択できます。
