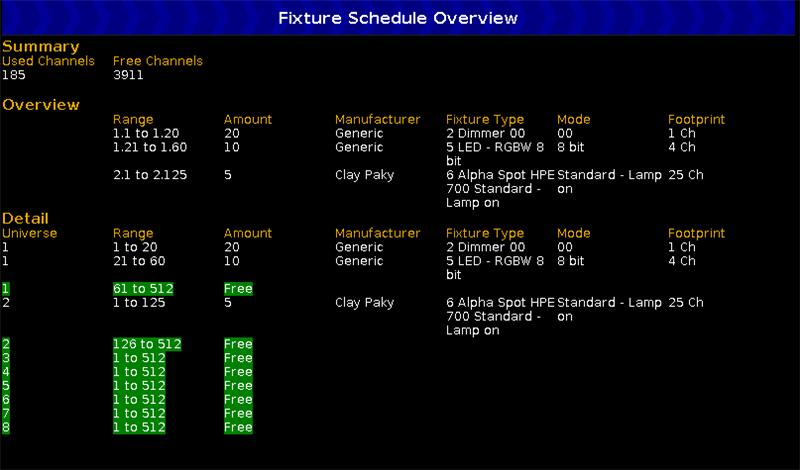

Fixture Schedule Overview ウィンドウ

Fixture Schedule Overview ウィンドウは、Patch and Fixture Schedule ウィンドウ の画面2にあります。

このウィンドウには、ショーファイルにインポートされているフィクスチャについての概要が表示されます。

ウィンドウは、SummaryOverview および Detail という三つの部分に分けられています。

Summary

使用中のDMXチャネル数と、空いているDMXチャネル数が表示されます。

Overview

ここには以下の六つの列項目があり、フィクスチャタイプ毎に分類されています。

Range:
このフィクスチャタイプが使用しているDMXアドレスの範囲です。

Amount:
ショーファイルにインポートされている、このフィクスチャタイプの総数です。

Manufacturer:
メーカ名です。

Fixture Type:
フィクスチャタイプに対する続き番号と名称です。

Mode:
選択されているモードです。

Footprint:
このフィクスチャタイプが必要とするDMXチャンネル数です。

Detail

ここでは、DMXアドレス順に分類されています。

Overview からの列に加え、Detail では、どのDMXアドレスが使用され、またどれが空いているかが表示されます。空いているDMXアドレスは緑背景で表示されます。
