外部モニタの接続

最大2台の外部モニタまたは外部タッチモニタを接続できます。

情報
以下の仕様のELOタッチモニタを推奨します。
・認証: Microsoft WIN8 対応
・コネクティビティ: USB インターフェース
・ビデオインターフェース: VGA、DVI、HDMI
・解像度: 最小 1024×768

必要条件

情報
外部モニタのコネクタがVGAの場合、DVIへの変換アダプタが必要です。

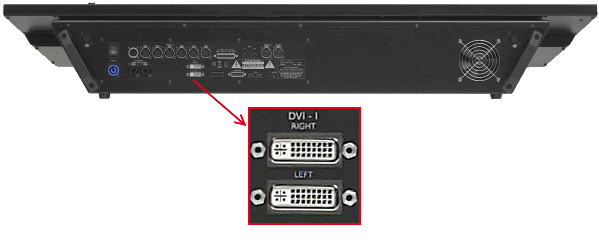

外部モニタ用DVIコネクタ



  1. 右側の外部モニタのDVIケーブルを、Right DVI-I コネクタに接続します。
  2. 右外部モニタを、内部モニタ画面2の上に置きます。
    右外部モニタの画面番号は5になります。
  3. 左側の外部モニタのDVIケーブルを、Left DVI-I コネクタに接続します。
  4. 左外部モニタを、右外部モニタの左に置きます。
    左外部モニタの画面番号は6になります。
  5. 外部モニタに電源を接続してください。

外部モニタが接続されます。

詳しくは Screen Options を参照してください。
