grandMA3 extension の接続
grandMA3 extension によって、grandMA3 full-size、grandMA3 light、または grandMA3 replay unit の物理エクゼキュータ・ハンドル総数を拡張できます。
詳しくは、「デバイスの概要」セクションの grandMA3 extension を参照してください。
grandMA3 卓に接続できる grandMA3 extension の数は、卓のタイプによって異なります。
| デバイス | grandMA3 extension の接続可能数 |
|---|---|
| grandMA3 full-size / full-size CRV | 1 |
| grandMA3 light / light CRV | 2 |
| grandMA3 replay unit | 3 |
必要条件:
- grandMA3 extension は、MA-Net に用いられているのと同じネットワーク/ワーク・インターフェースに接続されている必要があります。ネットワークについては、プロトコルの詳細 を参照してください。
- grandMA3 extension のソフトウェア・バージョンは、卓のソフトウェア・バージョンと一致している必要があります。
extension でソフトウェア・バージョンを確認するには、以下のようにします。
- extension を起動すると、ソフトウェア・バージョンが左下隅に表示されます。
卓でソフトウェア・バージョンを確認するには、以下のようにします。
- Menu、Network とタップして Network ウィンドウが開きます。
- Extension の横にある
をタップすると、フリップ・メニューが開きます。 - ソフトウェア・バージョンは、grandMA3 extension 列の Version Big の下に表示されます。
extension は、特定の卓に接続して使用するものです。スタンドアロン・デバイスではありません。
extension との接続を確立するには、extension のIPアドレスが、卓と同じIP範囲内にある必要があります。
extension のIPアドレスを、卓または onPC ステーションからリモートで変更するには以下のようにします。
- Menu、Network とタップして Network ウィンドウを開きます。
- grandMA3 extension のエントリーを選択し、IPアドレスを長押しします。
- ポップアップ・ウィンドウで IP 設定を変更してください。
extension のIPアドレスを変更するには、以下のようにします。
- extension の電源を入れます。

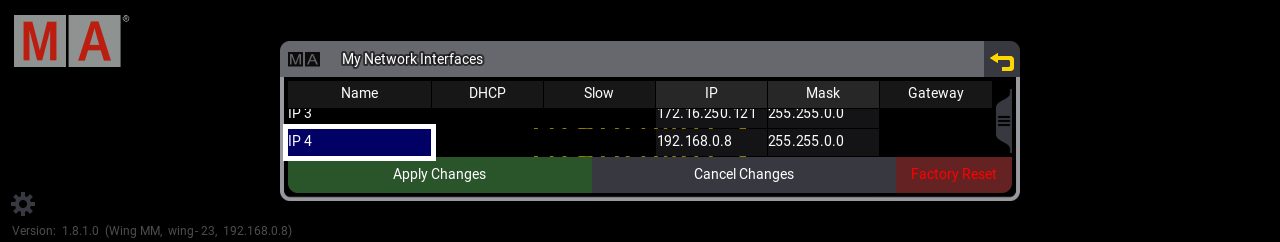

アイコンをタップして、Network Interface ポップアップを開きます。- IPアドレスをタップすると、IP エディタが開きます。
アイコン
卓と extension 間の接続を確立するには、以下のようにします。
- 卓の Network メニューで extension を選択します。
- Invite Station をタップしてください。接続が開始されます。
extension がすでに卓に接続されている場合、それをもう1台の卓に招待することはできません。
extension を卓から切断するには、その extension が現在接続されている卓で接続を解除します。
- Network メニューで卓を選択して Dismiss Station をタップしてください
これで、別の卓に接続できるようになります。
Network メニューの Remote IP 列には、extension が現在どの卓に接続されているかが表示されます。
extension が卓に正常に接続されると、デフォルトで最初のエクゼキュータ・ウィングが表示されます。
別のエクゼキュータ・ウィングを表示するには、以下のようにします。
- Menu - Settings - Extension Configuration とタップします。Extension Configuration メニューで変更できるのは、接続されている extension の WingID だけです。
Condensed (デフォルト) と Full という2種類の Columns モードがあります。
- Condensed モードでは、接続状態、IP、および WingID だけが表示されます。
- Full モードでは、さらに Connected Count と Device Type 列も表示されます。
- Connection State: extension が卓に接続されているかどうかを Yes/No で表示します。ユーザはこのセルを編集できません。
- IP: extension のIPアドレスです。ユーザはこの値を編集できません。
- Wing ID: extension が制御するエクゼキュータ・ウィングのIDです。このプロパティは、ユーザが変更できます。
- Connected Count: この数値が大きいほど、extension から卓への接続試行頻度が高くなります。ネットワーク環境に問題があると、再接続のために数値が急増する場合があります。ユーザはこの値を編集できません。
- Device Type: extension のデバイスタイプです。通常は、grandMA3 フェーダモジュール・エンコーダ(MFE)です。このセルも編集できません。
extension の手元灯は、卓の手元灯と一緒に制御されます。
extension のカスタム・エリアは、ユーザ設定に応じて、卓の カスタム・エリア をミラーリングすることも、卓から独立させることも可能です。
詳しくは ユーザ設定 を参照してください。
