技術仕様

重要
grandMA3 full-size、grandMA3 light およびそれらのCRVバージョンには、無停電電源(UPS)が内蔵されています。UPS については 安全上の注意 を参照してください。
重要
適切に保護された電源ケーブルを使用してください(最小Φ = 3 × 1.0 mm2)。
電源ケーブルは、その国の基準を満たしていなければなりません。
電源ケーブルに関する作業は、有資格者のみが行ってください。
ネイティブ DisplayPort コネクタを備えたディスプレイ・モニタのみを使用してください。DisplayPort-VGA変換アダプタなどは使用しないでください。
重要
電源ケーブルおよびコネクタは付属していません。
  • DMX: 最大ケーブル長 350 m (理想条件)。
  • CAT5e以上のイーサネット・ケーブルを使用してください。最大ケーブル長 75 m。


grandMA3 full-size

技術仕様
パラメータ数 20,480
動作電圧 AC 100〜240 V AC、50/60 Hz
重量 44 kg / 98 lbs
消費電力 最大 300 VA
寸法 (折りたたんで、キーボードを収納した状態) 1256 × 539 × 181 mm / 50 × 22 × 8 インチ (幅 × 奥行き × 高さ)
寸法 (動作のために開いた状態) 1256 × 584 × 409 (最大 450) mm / 50 × 23 × 17 (最大 18) インチ (幅 × 奥行き × 高さ)
寸法 (最大に開いて、キーボードを引き出した状態) 1256 × 871 × 255 mm / 50 × 35 × 10 インチ (幅 × 奥行き × 高さ)


Outputs grandMA3 full-size

grandMA3 full-size - 背面パネル
個数 コネクタ
1 × powerCON TRUE1*
3 × etherCON/RJ45
6 × DMX512-A Out (5ピン XLR メス)
1 × DMX512-A In (5ピン XLR オス)
1 × MIDI In (5ピン DIN メス)
1 × MIDI Out (5ピン DIN メス)
1 × LTC - Linear Time Code (3ピン XLR メス)
1 × Audio In (3ピン XLR メス)
1 × GPI - General Purpose Input (D-SUB DE9 メス - リモートコントロール)
2 × DisplayPort 1.2 (外部画面)
2 × S/PDIF In and Out
3 × USB 2.0 (Type-A) 最大500mA
3 × USB 3.0 (Type-A) (2個は前面パネル) 最大900mA
2 × Desk Light (4ピン XLR メス)

*Neutrik AG, Liechtenstein の登録商標です。



grandMA3 full-size CRV

技術仕様
パラメータ数 20,480
動作電圧 AC 100〜240 V AC、50/60 Hz
重量 33 kg / 73 lbs
消費電力 最大 300 VA
寸法 (キーボードを収納した状態) 1213 × 539 × 169 mm / 48 × 22 × 7 インチ (幅 × 奥行き × 高さ)
寸法 (キーボードを引き出した状態) 1213 × 644 × 169 mm / 48 × 26 × 7 インチ (幅 × 奥行き × 高さ)


Outputs grandMA3 full-size CRV

grandMA3 full-size CRV - 背面パネル
個数 コネクタ
1 × powerCON TRUE1*
3 × etherCON/RJ45
6 × DMX512-A Out (5ピン XLR メス)
1 × DMX512-A In (5ピン XLR オス)
1 × MIDI In (5ピン DIN メス)
1 × MIDI Out (5ピン DIN メス)
1 × LTC - Linear Time Code (3ピン XLR メス)
1 × Audio In (3ピン XLR メス)
1 × GPI - General Purpose Input (D-SUB DE9 メス - リモートコントロール)
5 × DisplayPort 1.2 (外部画面)
2 × S/PDIF In and Out
3 × USB 2.0 (Type-A) 最大500mA
3 × USB 3.0 (Type-A) (2個は前面パネル) 最大900mA
2 × Desk Light (4ピン XLR メス)

*Neutrik AG, Liechtenstein の登録商標です。



grandMA3 light

技術仕様
パラメータ数 16,384
動作電圧 AC 100〜240 V AC、50/60 Hz
重量 33 kg / 73 lbs
消費電力 最大 300 VA
寸法 (折りたたんで、キーボードを収納した状態) 854 × 539 × 181 mm / 34 × 22 × 8 インチ (幅 × 奥行き × 高さ)
寸法 (動作のために開いた状態) 854 × 584 × 409 (最大 450) mm / 34 × 23 × 17 (最大 18) インチ (幅 × 奥行き × 高さ)
寸法 (最大に開いて、キーボードを引き出した状態)

854 × 871 × 255 mm / 34 × 35 × 10 インチ (幅 × 奥行き × 高さ)



Outputs grandMA3 light

grandMA3 light - 背面パネル
個数 コネクタ
1 × powerCON TRUE1*
3 × etherCON/RJ45
6 × DMX-512-A Out (5ピン XLR メス)
1 × DMX-512-A In (5ピン XLR オス)
1 × MIDI In (5ピン DIN メス)
1 × MIDI Out (5ピン DIN メス)
1 × LTC - Linear Time Code (3ピン XLR メス)
1 × Audio In (3ピン XLR メス)
1 × GPI - General Purpose Input (D-SUB DE9 メス - リモートコントロール)
2 × DisplayPort 1.2 (外部画面)
2 × S/PDIF In and Out
3 × USB 2.0 (Type-A) 最大500mA
3 × USB 3.0 (Type-A) (2個は前面パネル) 最大900mA
2 × Desk Light (4ピン XLR メス)

*Neutrik AG, Liechtenstein の登録商標です。

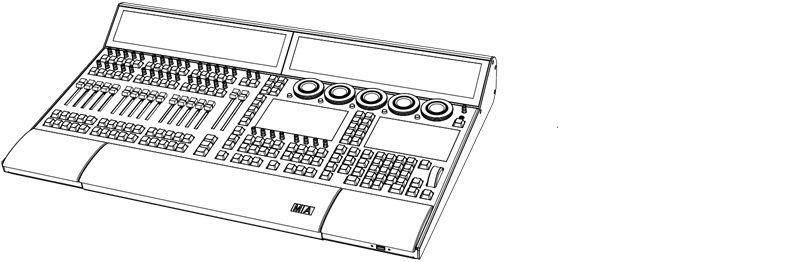

grandMA3 light CRV

技術仕様
パラメータ数 16,384
動作電圧 AC 100〜240 V AC、50/60 Hz
重量

25 kg / 56 lbs

消費電力 最大 300 VA
寸法 (キーボードを収納した状態) 811 × 539 × 169 mm / 32 × 22 × 7 インチ (幅 × 奥行き × 高さ)
寸法 (キーボードを引き出した状態) 811 × 644 × 169 mm / 32 × 26 × 7 インチ (幅 × 奥行き × 高さ)


Outputs grandMA3 light CRV

grandMA3 light CRV - 背面パネル
個数 コネクタ
1 × powerCON TRUE1*
3 × etherCON/RJ45
6 × DMX-512-A Out (5ピン XLR メス)
1 × DMX-512-A In (5ピン XLR オス)
1 × MIDI In (5ピン DIN メス)
1 × MIDI Out (5ピン DIN メス)
1 × LTC - Linear Time Code (3ピン XLR メス)
1 × Audio In (3ピン XLR メス)
1 × GPI - General Purpose Input (D-SUB DE9 メス - リモートコントロール)
4 × DisplayPort 1.2 (外部画面)
2 × S/PDIF In and Out
3 × USB 2.0 (Type-A) 最大500mA
3 × USB 3.0 (Type-A) (2個は前面パネル) 最大900mA
2 × Desk Light (4ピン XLR メス)

*Neutrik AG, Liechtenstein の登録商標です。



grandMA3 compact XT

技術仕様
パラメータ数 8,192
動作電圧 AC 100〜240 V AC、50/60 Hz
重量 20 kg / 45 lbs
消費電力 最大 250 VA
寸法 (折りたたんだ状態) 845 × 429 × 160 mm / 34 × 17 × 7 インチ (幅 × 奥行き × 高さ)
寸法 (開いた状態) 845 × 563 × 325 (最大 410) mm / 34 × 23 × 13 (最大 17) インチ (幅 × 奥行き × 高さ)


Outputs grandMA3 compact XT

grandMA3 compact XT - 背面パネル
個数 コネクタ
1 × powerCON TRUE1*
3 × etherCON/RJ45
6 × DMX-512-A Out (5ピン XLR メス)
1 × DMX-512-A In (5ピン XLR オス)
1 × MIDI In (5ピン DIN メス)
1 × MIDI Out (5ピン DIN メス)
1 × LTC - Linear Time Code (3ピン XLR メス)
1 × Audio In (3ピン XLR メス)
1 × GPI - General Purpose Input (D-SUB DE9 メス - リモートコントロール)
1 × DisplayPort 1.2 (外部画面)
2 × S/PDIF In and Out
3 × USB 2.0 (Type-A) 最大500mA
2 × USB 3.0 (Type-A) (1個は前面パネル) 最大900mA
1 × Desk Light (4ピン XLR メス)

*Neutrik AG, Liechtenstein の登録商標です。



grandMA3 compact

技術仕様
パラメータ数 8,192
動作電圧 AC 100〜240 V AC、50/60 Hz
重量 16 kg / 36 lbs
消費電力 最大 250 VA
寸法 (折りたたんだ状態) 661 × 429 × 160 mm / 26 × 17 × 7 インチ (幅 × 奥行き × 高さ)
寸法 (開いた状態) 661 × 563 × 325 (最大 410) mm / 26 × 23 × 13 (最大 17) インチ (幅 × 奥行き × 高さ)


Outputs grandMA3 compact

grandMA3 compact - 背面パネル
個数 コネクタ
1 × powerCON TRUE1*
3 × etherCON/RJ45
6 × DMX-512-A Out (5ピン XLR メス)
1 × DMX-512-A In (5ピン XLR オス)
1 × MIDI In (5ピン DIN メス)
1 × MIDI Out (5ピン DIN メス)
1 × LTC - Linear Time Code (3ピン XLR メス)
1 × Audio In (3ピン XLR メス)
1 × GPI - General Purpose Input (D-SUB DE9 メス - リモートコントロール)
1 × DisplayPort 1.2 (外部画面)
2 × S/PDIF In and Out
3 × USB 2.0 (Type-A) 最大500mA
2 × USB 3.0 (Type-A) (1個は前面パネル) 最大900mA
1 × Desk Light (4ピン XLR メス)

*Neutrik AG, Liechtenstein の登録商標です。



grandMA3 replay unit

技術仕様
パラメータ数 8,192
動作電圧 AC 100〜240 V AC、50/60 Hz
重量 6 kg / 14 lbs
消費電力 最大 200 VA
寸法 482 × 372 × 87 mm / 19 × 15 × 4 インチ (幅 × 奥行き × 高さ)


Outputs grandMA3 replay unit

grandMA3 replay unit - 背面パネル
個数 コネクタ
1 × powerCON TRUE1*
3 × etherCON/RJ45
6 × DMX512-A Out (5ピン XLR メス)
1 × DMX512-A In (5ピン XLR オス)
1 × MIDI In (5ピン DIN メス)
1 × MIDI Out (5ピン DIN メス)
1 × LTC - Linear Time Code (3ピン XLR メス)
1 × Audio In (3ピン XLR メス)
1 × GPI - General Purpose Input (D-SUB DE9 メス - リモートコントロール)
2 × DisplayPort 1.2 (外部画面)
2 × S/PDIF In and Out
5 × USB 2.0 (Type-A) (2個は前面パネル) 最大500mA

*Neutrik AG, Liechtenstein の登録商標です。



grandMA3 extension

技術仕様
パラメータ数 なし
動作電圧 AC 100〜240 V AC、50/60 Hz
重量 11 kg / 25 lbs
消費電力 最大 75 VA
寸法 409 × 537 × 169 mm / 17 × 22 × 7 インチ (幅 × 奥行き × 高さ)


Outputs grandMA3 extension

grandMA3 extension - 背面パネル
個数 コネクタ
1 × powerCON TRUE1*
1 × etherCON/RJ45
1 × Desk Light (4ピン XLR メス)

*registered Trademark of Neutrik AG, Liechtenstein
