設置

ヒント
grandMA3 xPort Node DIN-Rail は、DIN EN 60715 に準拠したレールに取り付けます。
重要
grandMA3 xPort Node DIN-Rail は、入力端子が下側、DMX端子が上側になるように、水平に取り付けてください。
警告
デバイスの放熱のために、grandMA3 xPort Node DIN-Rail の上下に少なくとも 30 mm (約2インチ)のスペースを空けてください。

  1. grandMA3 xPort Node DIN-Rail をレールに取り付けます。
grandMA3 xPort Node DIN-Rail をレール上に置く



所定の位置にはめ込む
  1. xPort Node DIN-Rail に電源とDMXを接続します。



接続

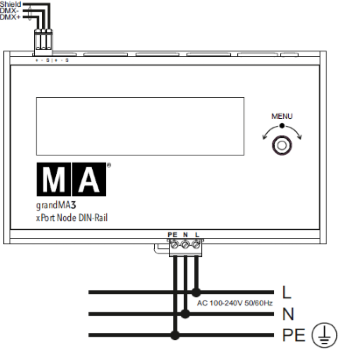

配電網による接続

― または ―

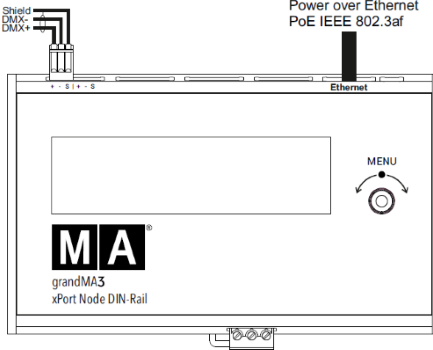

PoE による接続



電源
コネクタ MC 1.5/ 3-ST1-5.08
単線 0.75 mm2 〜 1.5 mm2 (18〜16 AWG)
撚り線 0.75 mm2 〜 1.5 mm2 (18〜16 AWG)
ワイヤーエンドスリーブ使用可
剥き幅 7 mm
締め付けトルク 0.22 Nm 〜 0.25 Nm
DMX
コネクタ FK-MC 0.5/ 3-ST-2.5
単線 0.14 mm2 〜 0.5 mm2 (26〜20 AWG)
撚り線 0.14 mm2 〜 0.5 mm2 (26〜20 AWG)
ワイヤーエンドスリーブ使用可
剥き幅 8 mm
