技術仕様

ヒント
grandMA3 I/O Nodes PoE は、PoEスイッチまたはPoEインジェクタを用いて直接給電することもできます。
重要
適切に保護された電源ケーブルを使用してください(最小Φ = 3 × 1.0 mm2)。
電源ケーブルは、その国の基準を満たしていなければなりません。
電源ケーブルに関する作業は、有資格者のみが行ってください。
重要
電源ケーブルおよびコネクタは付属していません。
重要
USBポートは、更新用にのみ使用してください。マウスやキーボードなどの周辺機器は接続しないでください。
  • CAT5e以上のイーサネット・ケーブルを使用してください。最大ケーブル長 75 m。

grandMA3 I/O Node

技術仕様
パラメータ数 なし
ディスプレイ 3.9″ TFTカラー
動作電圧 (配電網) AC 100〜240 V AC、50/60 Hz
動作電圧 (PoE) IEEE 802.3af; 48 V DC/ 最大 12 W
重量 2 kg / 5 lbs
消費電力 最大 15 VA
寸法 207 × 184 × 43 mm / 9 × 8 × 2 インチ (幅 × 奥行き × 高さ)



grandMA3 I/O Node の入出力

個数 コネクタ
1 × powerCON TRUE1*
1 × MIDI In
1 × MIDI Out
1 × LTC
1 × DC Remote IN
1 × etherCON/RJ45       L (link)   G  (gigabit)
1 × USB 2.0 (Type-A) **

*Neutrik AG, Liechtenstein の登録商標です。
** 周辺機器(マウス、キーボードなど)を接続しないでください。



grandMA3 I/O Node DIN-Rail

技術仕様
パラメータ数 なし
ディスプレイ 3.9″ TFTカラー
動作電圧 AC 100〜240 V AC、50/60 Hz
動作電圧 (PoE)

IEEE 802.3af    48 V DC / 最大 12 W

重量 1 kg / 3 lbs
消費電力 最大 15VA
寸法 150 × 50 × 90 mm / 6 × 2 × 4 インチ (幅 × 奥行き × 高さ)

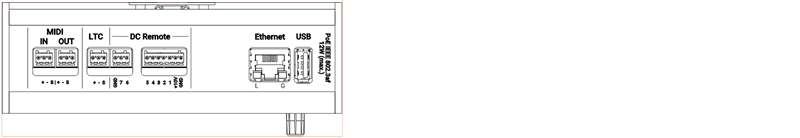

grandMA3 I/O Node DIN-Rail の入出力

個数 コネクタ
1 × MIDI In
1 × MIDI Out
1 × LTC
1 × DC Remote
1 × etherCON/RJ45       L (link)   G (gigabit)
1 × USB 2.0 (Type-A) **

** 周辺機器(マウス、キーボードなど)を接続しないでください。
