モデルのジオメトリへのリンク

grandMA3 ユーザマニュアル » フィクスチャタイプ » フィクスチャタイプの構築 » モデルのジオメトリへのリンク

Version 2.0

ポジションのオフセットは、モデルの寸法に依存します。

必要条件:

• ジオメトリの挿入 および モデルの挿入。

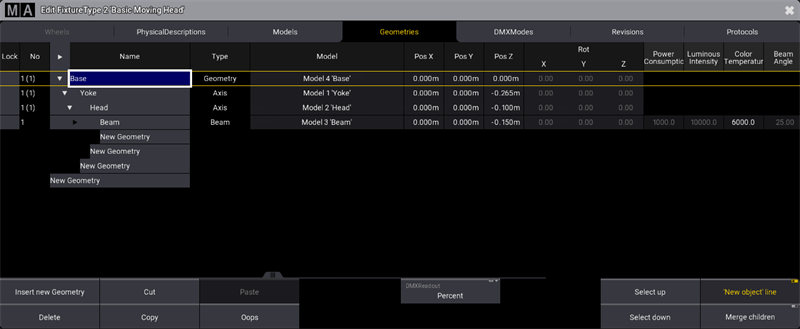

1. Geometries タブをタップします。
2. Base モデルをジオメトリにリンクするには、Model 列のセルを長押ししてください。

• Select Model ポップアップが開きます。
• Base を選択してください。

3. 個々のジオメトリで、ポジションのオフセットを設定してください。

• Base の Pos Z はデフォルト値のままにします。
• Yoke で Pos Z を -0.265m に設定します。
• Head で Pos Z を -0.100m に設定します。
• Beam で Pos Z を -0.150m に設定します。

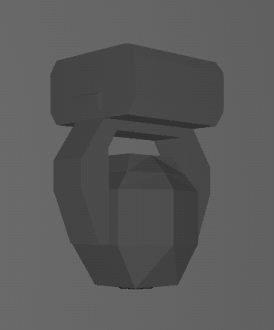

3D ウィンドウでは以下のようになります。

	ヒント
	基本的なムービングヘッドのワイヤーフレーム表示については、3D Viewer を参照してください。
