技術仕様

重要
適切に保護された電源ケーブルを使用してください(最小Φ = 3 × 1.0 mm2)。
電源ケーブルは、その国の基準を満たしていなければなりません。
電源ケーブルに関する作業は、有資格者のみが行ってください。
重要
電源ケーブルおよびコネクタは付属していません。
  • DMX: 最大ケーブル長 350 m (理想条件)。
  • CAT5e以上のイーサネット・ケーブルを使用してください。最大ケーブル長 75 m。
grandMA3 onPC rack-unit 前面パネル
技術仕様
パラメータ数 4,096 (HTP/LTP)
パラメータ数 - Mode2 適用外 (Mode2 なし)
動作電圧 100〜240 V AC、50/60 Hz
重量 4 kg / 9 lbs
消費電力 最大 100 VA
寸法 482 × 249 × 87 mm / 19 × 10 × 3.5 インチ

grandMA3 onPC rack-unit の入出力

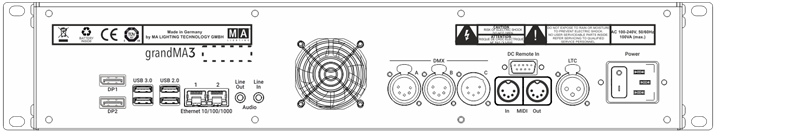

grandMA3 onPC rack-unit 背面パネル
個数 コネクタ
2 × DisplayPort 1.2 (外部画面)
2 × USB 3.0 (Type-A) 最大900mA
2 × USB 2.0 (Type-A) 最大500mA
2 × RJ 45 Ethernet 10 / 100 / 1000
1 × Audio Line Out (ミニジャック 3.5 mm)
1 × Audio Line In (ミニジャック 3.5 mm)
2 × DMX512-A OUT (5ピン XLR メス)
1 × DMX512-A IN (5ピン XLR オス)
1 × GPI General Purpose Interface (D-SUB DE9 メス) DC Remote In
1 × MIDI In (5ピン DIN メス)
1 × MIDI Out (5ピン DIN メス)
1 × LTC Linear Timecode (3ピン XLR メス)
1 × IECコネクタ
