技術仕様
ヒント
grandMA3 Nodes DIN-Rail は、端子台コネクタ、PoEスイッチ、またはPoEインジェクタを用いて直接給電されます。
grandMA3 Nodes DIN-Rail は、端子台コネクタ、PoEスイッチ、またはPoEインジェクタを用いて直接給電されます。
重要
適切に保護された電源ケーブルを使用してください(最小Φ = 3 × 1.0 mm2)。
電源ケーブルは、その国の基準を満たしていなければなりません。
電源ケーブルに関する作業は、有資格者のみが行ってください。
適切に保護された電源ケーブルを使用してください(最小Φ = 3 × 1.0 mm2)。
電源ケーブルは、その国の基準を満たしていなければなりません。
電源ケーブルに関する作業は、有資格者のみが行ってください。
重要
USBポートは、更新用にのみ使用してください。マウスやキーボードなどの周辺機器は接続しないでください。
各3ピンDMX512-A出力は、個別にDMX入力として設定できます。
USBポートは、更新用にのみ使用してください。マウスやキーボードなどの周辺機器は接続しないでください。
各3ピンDMX512-A出力は、個別にDMX入力として設定できます。
- DMX: 最大ケーブル長 350 m (理想条件)。
- CAT5e以上のイーサネット・ケーブルを使用してください。最大ケーブル長 75 m。

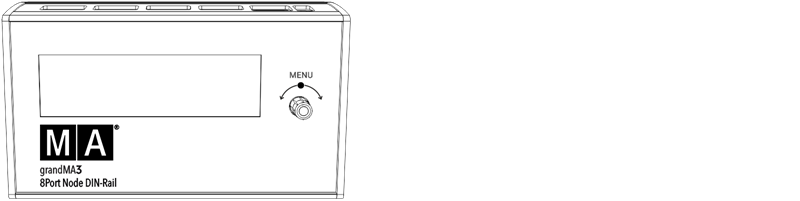

grandMA3 8Port Node DIN-Rail
| 技術仕様 | |
|---|---|
| パラメータ数 | なし |
| ディスプレイ | 3.9″ TFTカラー |
|
動作電圧 (配電網) |
AC 100〜240 V AC、50/60 Hz |
| 動作電圧 (PoE) | IEEE 802.3af 48 V DC/最大 12 W |
| 重量 | 1 kg / 3 lbs |
| 消費電力 | 最大 15 VA |
| 寸法 | 150 × 50 × 90 mm / 6 × 2 × 4 インチ (幅 × 奥行き × 高さ) |

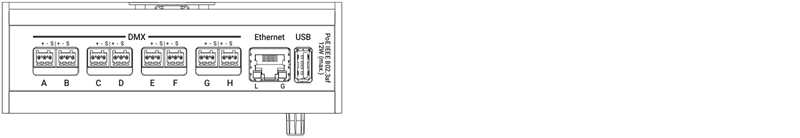

grandMA3 8Port Node DIN-Rail の入出力
| 個数 | コネクタ |
|---|---|
| 8 × | 3ピンPCBコネクタ (DMX512-A 出力) |
| 1 × | RJ45 |
| 1 × | USB 2.0 (Type-A) |
grandMA3 4Port Node DIN-Rail
| 技術仕様 | |
|---|---|
| パラメータ数 | なし |
| ディスプレイ | 3.9″ TFTカラー |
|
動作電圧 (配電網) |
AC 100〜240 V AC、50/60 Hz |
| 動作電圧 (PoE) | IEEE 802.3af 48 V DC/最大 12 W |
| 重量 | 1 kg / 3 lbs |
| 消費電力 | 最大 15 VA |
| 寸法 | 150 × 50 × 90 mm / 6 × 2 × 4 インチ (幅 × 奥行き × 高さ) |

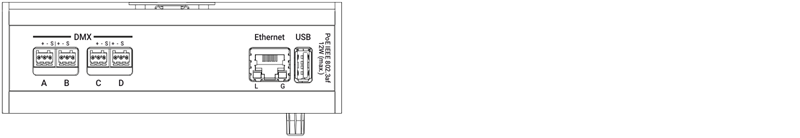

grandMA3 4Port Node DIN-Rail の入出力
| 個数 | コネクタ |
|---|---|
| 4 × | 3ピンPCBコネクタ (DMX512-A 出力) |
| 1 × | RJ45 |
| 1 × | USB 2.0 (Type-A) |
grandMA3 2Port Node DIN-Rail
| 技術仕様 | |
|---|---|
| パラメータ数 | なし |
| ディスプレイ | 3.9″ TFTカラー |
|
動作電圧 (配電網) |
AC 100〜240 V AC、50/60 Hz |
| 動作電圧 (PoE) | IEEE 802.3af 48 V DC/最大 12 W |
| 重量 | 1 kg / 3 lbs |
| 消費電力 | 最大 15 VA |
| 寸法 | 150 × 50 × 90 mm / 6 × 2 × 4 インチ (幅 × 奥行き × 高さ) |

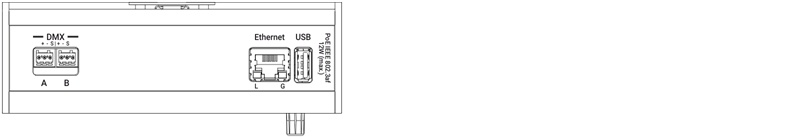

grandMA3 2Port Node DIN-Rail の入出力
| 個数 | コネクタ |
|---|---|
| 2 × | 3ピンPCBコネクタ (DMX512-A 出力) |
| 1 × | RJ45 |
| 1 × | USB 2.0 (Type-A) |
grandMA3 onPC 8Port Node DIN-Rail 4k
| 技術仕様 | |
|---|---|
| パラメータ数 | 4,096 (HTP/LTP) |
| パラメータ数 - Mode2 | 2,048 (HTP/LTP) |
| ディスプレイ | 3.9″ TFTカラー |
|
動作電圧 (配電網) |
AC 100〜240 V AC、50/60 Hz |
| 動作電圧 (PoE) | IEEE 802.3af 48 V DC/最大 12 W |
| 重量 | 1 kg / 3 lbs |
| 消費電力 | 最大 15 VA |
| 寸法 | 150 × 50 × 90 mm / 6 × 2 × 4 インチ (幅 × 奥行き × 高さ) |
grandMA3 onPC 4Port Node DIN-Rail 4k
| 技術仕様 | |
|---|---|
| パラメータ数 | 4,096 (HTP/LTP) |
| パラメータ数 - Mode2 | 2,048 (HTP/LTP) |
| ディスプレイ | 3.9″ TFTカラー |
|
動作電圧 (配電網) |
AC 100〜240 V AC、50/60 Hz |
| 動作電圧 (PoE) | IEEE 802.3af 48 V DC/最大 12 W |
| 重量 | 1 kg / 3 lbs |
| 消費電力 | 最大 15 VA |
| 寸法 | 150 × 50 × 90 mm / 6 × 2 × 4 インチ (幅 × 奥行き × 高さ) |
grandMA3 onPC 2Port Node DIN-Rail 2k
| 技術仕様 | |
|---|---|
| パラメータ数 | 4,096 (HTP/LTP) |
| パラメータ数 - Mode2 | 1,024 (HTP/LTP) |
| ディスプレイ | 3.9″ TFTカラー |
|
動作電圧 (配電網) |
AC 100〜240 V AC、50/60 Hz |
| 動作電圧 (PoE) | IEEE 802.3af 48 V DC/最大 12 W |
| 重量 | 1 kg / 3 lbs |
| 消費電力 | 最大 15 VA |
| 寸法 | 150 × 50 × 90 mm / 6 × 2 × 4 インチ (幅 × 奥行き × 高さ) |
