画面割り当て
| grandMA3 ユーザマニュアル » デバイスの概要 » 画面割り当て | Version 2.3 |
画面番号
grandMA3 卓では、特定の順序で画面に番号が振られています。卓のタイプによって、内部画面数や接続できる外部モニタ数が異なります。このトピックでは、それらの物理的な違いと、各画面に対する番号の振り方について説明します。
grandMA3 full-size および light
grandMA3 full-size には、モニタウィングにマウントされた15.6インチ内部画面が3つ、14.9インチのレターボックス画面が3つ、7インチ内部画面が2つ、そしてオプションの外部接続モニタが2つあります。grandMA3 light には、モニタウィングにマウントされた15.6インチ内部画面が2つ、14.9インチのレターボックス画面が2つ、7インチ内部画面が2つ、そしてオプションの外部接続モニタが2つあります。これらの画面番号は、以下の表に記載されています。
| 画面番号 | サイズ | 解像度 | 備考 |
|---|---|---|---|
| 画面1 | 15.6インチ | 1,920 × 1,080 | |
| 画面2 | 15.6インチ | 1,920 × 1,080 | |
| 画面3 | 15.6インチ | 1,920 × 1,080 | grandMA3 full-size のみ |
| 画面4 | 1,920 × 1,080 | 外部画面 | |
| 画面5 | 1,920 × 1,080 | 外部画面 | |
| 画面6 | 7インチ | 800 × 480 | 右コマンド画面 |
| 画面7 | 7インチ | 800 × 480 | 左コマンド画面 |
| 画面8 | 14.9インチ | 1,280 × 242 | レターボックス・エンコーダ画面 |
| 画面9 | 14.9インチ | 1,280 × 242 | 右レターボックス・エクゼキュータ画面 |
| 画面10 | 14.9インチ | 1,280 × 242 |
grandMA3 full-size、または grandMA3 light に接続された 最初の grandMA3 extension の左レターボックス・エクゼキュータ画面 |
| 画面11 | 14.9インチ | 1,280 × 242 |
grandMA3 full-size に接続された grandMA3 extension、 または grandMA3 light に接続された2番目の grandMA3 extension の レターボックス・エクゼキュータ画面 |

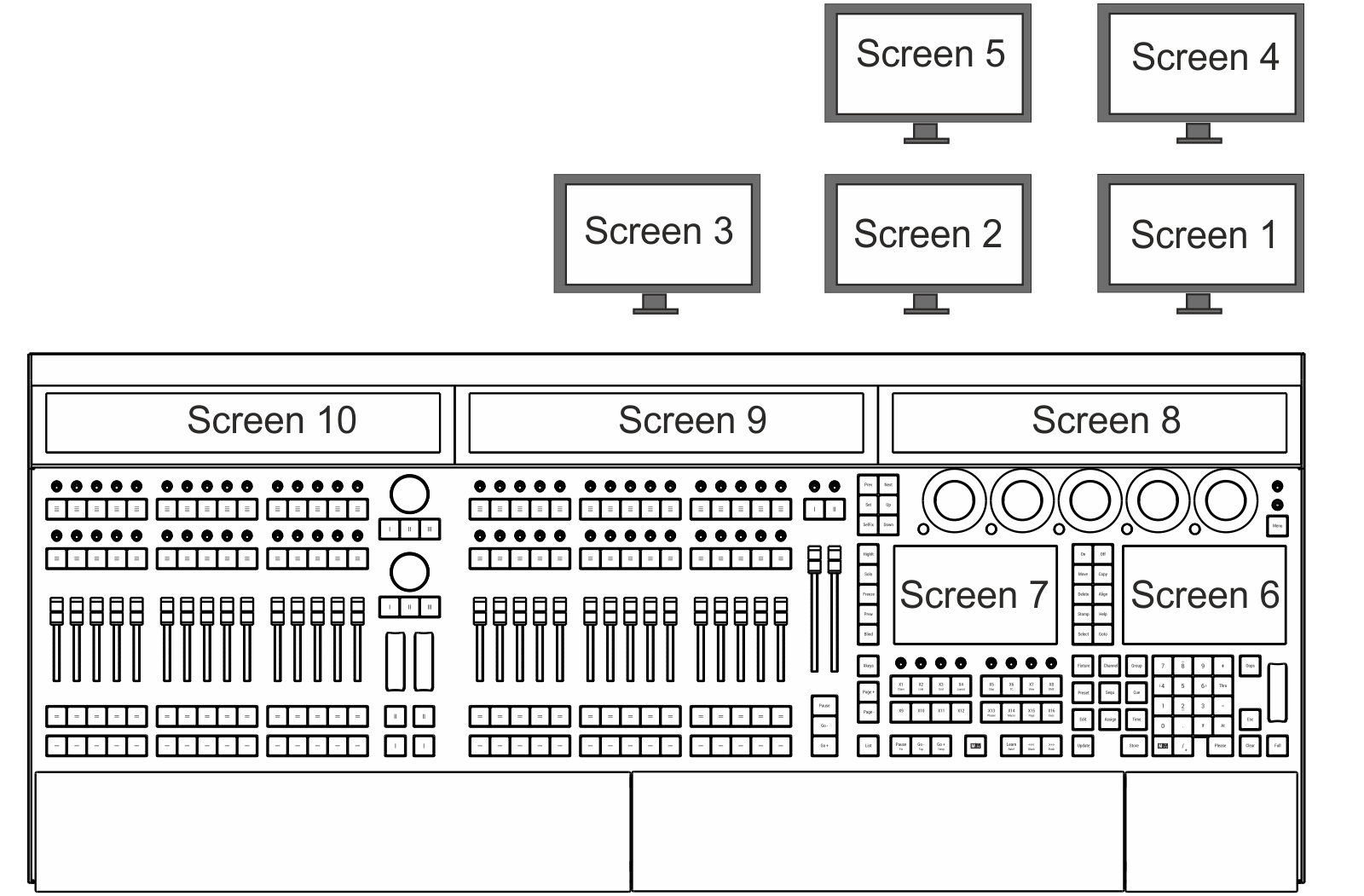

grandMA3 full-size CRV および light CRV
grandMA3 full-size CRV には、14.9インチのレターボックス画面が3つ、7インチ内部画面が2つ、そしてオプションの外部接続モニタが5つあります。grandMA3 light CRV には、14.9インチのレターボックス画面が2つ、7インチ内部画面が2つ、そしてオプションの外部接続モニタが4つあります。これらの画面番号は、以下の表に記載されています。
| 画面番号 | サイズ | 解像度 | 備考 |
|---|---|---|---|
| 画面1 | 1,920 × 1,080 | 外部画面 | |
| 画面2 | 1,920 × 1,080 | 外部画面 | |
| 画面3 | 1,920 × 1,080 | 外部画面 (grandMA3 full-size CRV のみ) | |
| 画面4 | 1,920 × 1,080 | 外部画面 | |
| 画面5 | 1,920 × 1,080 | 外部画面 | |
| 画面6 | 7インチ | 800 × 480 | 右コマンド画面 |
| 画面7 | 7インチ | 800 × 480 | 左コマンド画面 |
| 画面8 | 14.9インチ | 1,280 × 242 | レターボックス・エンコーダ画面 |
| 画面9 | 14.9インチ | 1,280 × 242 | 右レターボックス・エクゼキュータ画面 |
| 画面10 | 14.9インチ | 1,280 × 242 |
grandMA3 full-size CRV、または grandMA3 light CRV に接続された grandMA3 extension の左レターボックス・エクゼキュータ画面 |
| 画面11 | 14.9インチ | 1,280 × 242 |
grandMA3 full-size CRV に接続された grandMA3 extension、 または grandMA3 light CRV に接続された2番目の grandMA3 extension の レターボックス・エクゼキュータ画面 |

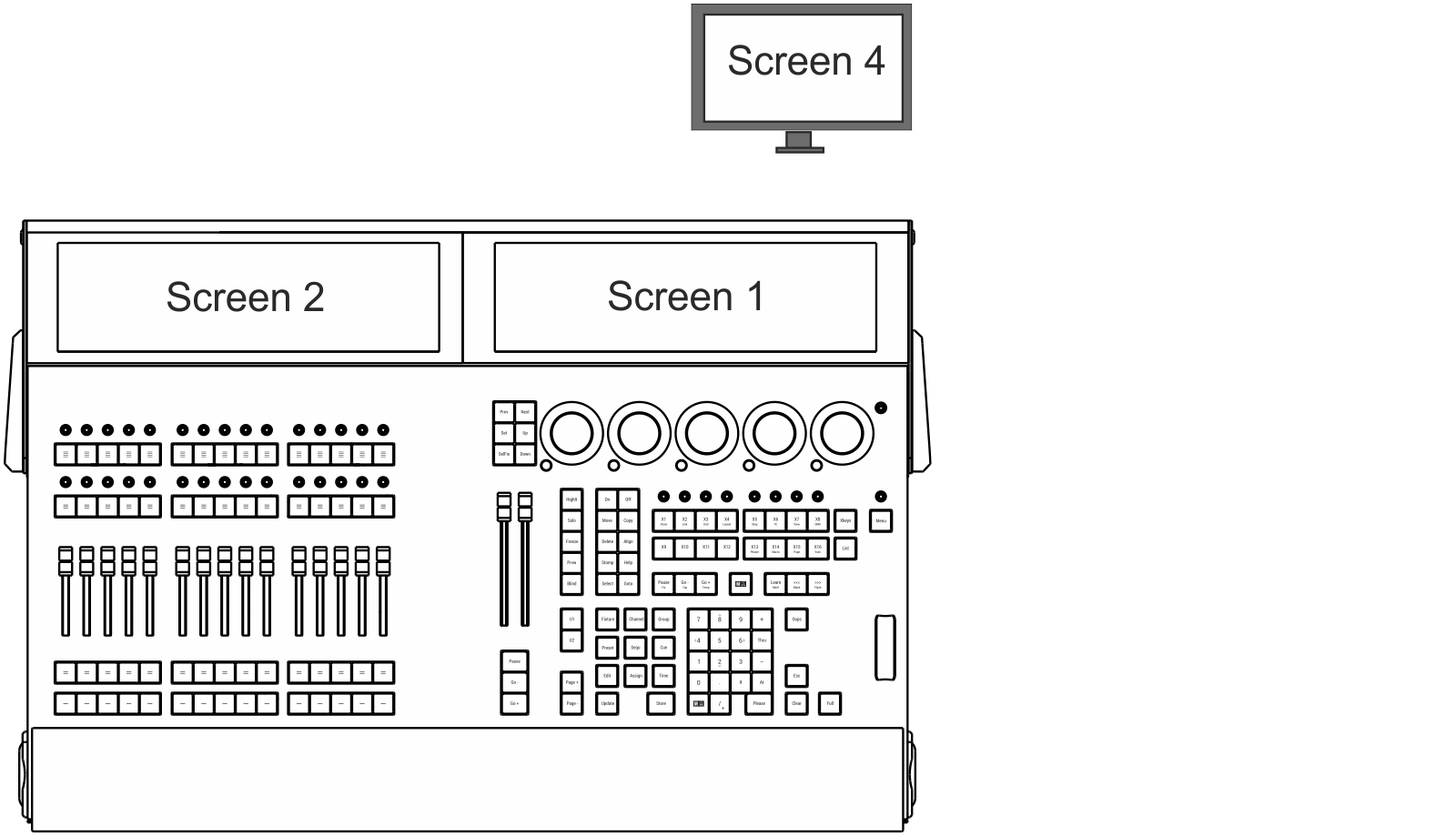

grandMA3 compact XT および compact
grandMA3 compact XT には、モニタウィングにマウントされた15.6インチ内部画面が2つと、オプションの外部接続モニタが1つあります。grandMA3 compact には、モニタウィングにマウントされた15.6インチ画面が1つと、オプションの外部接続モニタが1つあります。これらの画面番号は、以下の表に記載されています。
| 画面番号 | サイズ | 解像度 | 備考 |
|---|---|---|---|
| 画面1 | 15.6インチ | 1,920 × 1,080 | |
| 画面2 | 15.6インチ | 1,920 × 1,080 | grandMA3 compact XT のみ |
| 画面4 | 1,920 × 1,080 | 外部画面 |
grandMA3 replay unit
grandMA3 replay unit には、オプションの外部接続モニタが2つあります。これらの画面番号は、以下の表に記載されています。
| 画面番号 | サイズ | 解像度 | 備考 |
|---|---|---|---|
| 画面1 |
5インチ |
800 × 480 | 内部コマンド・マルチタッチ画面 |
| 画面4 | 1,920 × 1,080 | 外部画面 | |
| 画面5 | 1,920 × 1,080 | 外部画面 | |
| 画面10 | 14.9インチ | 1,280 × 242 |
grandMA3 replay unit に接続された最初の grandMA3 extension の レターボックス・エクゼキュータ画面 |
| 画面11 | 14.9インチ | 1,280 × 242 |
grandMA3 replay unit に接続された2番目の grandMA3 extension の レターボックス・エクゼキュータ画面 |
| 画面12 | 14.9インチ | 1,280 × 242 |
grandMA3 replay unit に接続された3番目の grandMA3 extension の レターボックス・エクゼキュータ画面 |
詳しくは 外部画面の接続 を参照してください。
grandMA3 onPC rack-unit および grandMA3 onPC command wing XT
onPC ステーションでは、各ディスプレイに個々のウィンドウを自由に配置できます。grandMA3 onPC rack-unit には5インチ画面が付属しています。詳しくは grandMA3 onPC の Displays を参照してください。
