LTCの接続

grandMA3 ユーザマニュアル » 最初のステップ » LTCの接続

Version 2.3

LTC コネクタは、タイムコード入力に用いたり、音響エンジニアなどに対するタイムコード出力として利用したりできます。

LTCポートの方向は、Output Configuration で設定できます。

卓をSMPTEタイムコードと同期させるには、SMPTEソースをLTCポートに接続します。

	情報:
	対応している形式は以下の通りです。 ・24 fps ・25 fps ・30 fps 29.97 fps または 30 fps ドロップフレームは、30 fps と解釈されます。

サウンドおよびタイムコードの信号レベル

最少レベル	最大レベル	推奨レベル
-11 dBu	+15 dBu	0 dBu
0.2 Veff	4.4 Veff	0.8 Veff

	情報:
	信号強度は、最低でも 200mV 必要です。 Pin 1: Ground Pin 2: - (マイナス) Pin 3: + (プラス)

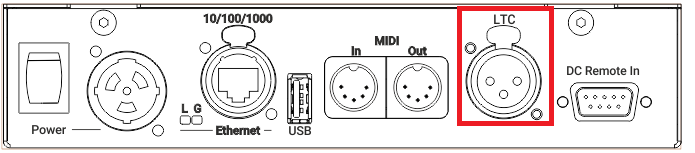

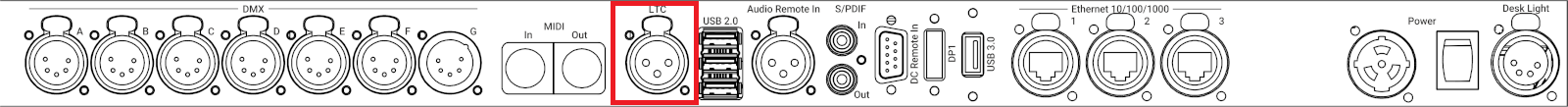

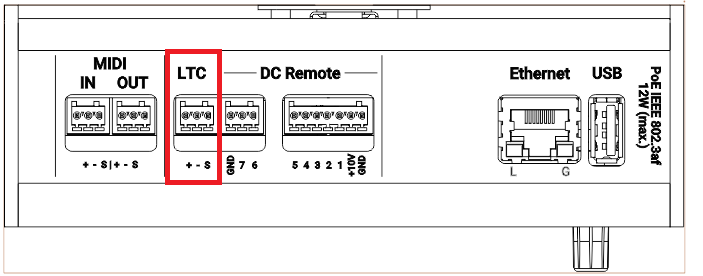

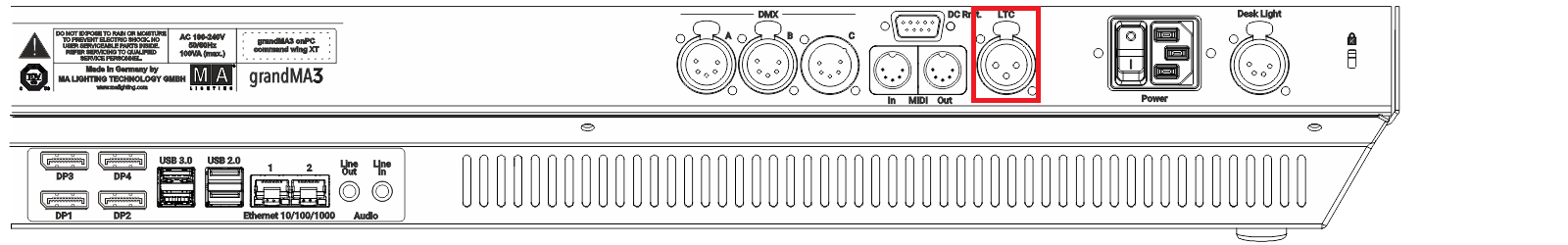

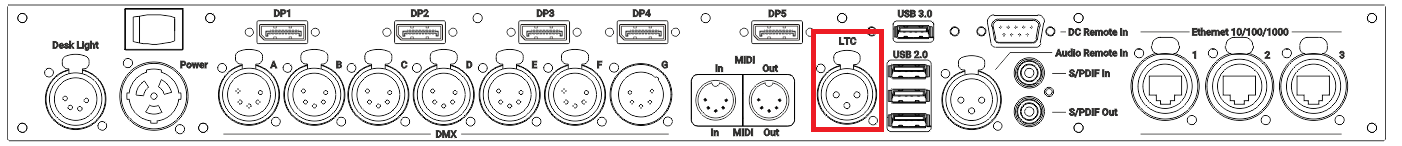

• SMPTEソースを、卓の背面パネルにある LTC コネクタに接続してください。

SMPTEソースが、LTC コネクタに接続されます。

XLR および Euroblock コネクタのピン配置については、コネクタのピン配置 を参照してください。
