コネクタのピン配置

grandMA3 ユーザマニュアル » デバイスの概要 » コネクタのピン配置 Version 2.3

このトピックでは、すべてのコネクタとそのピン配置について説明します。

XLR コネクタ

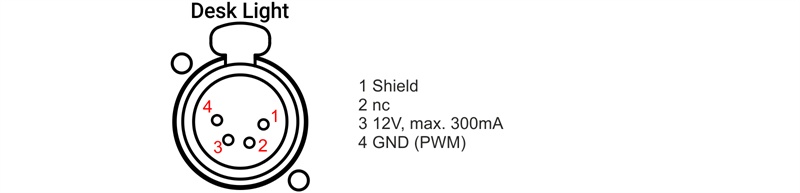

詳しくは 手元灯の接続 を参照してください。

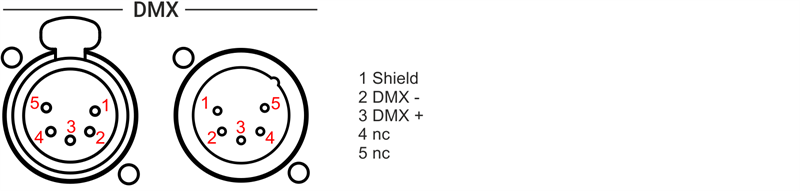

詳しくは DMXの接続 を参照してください。

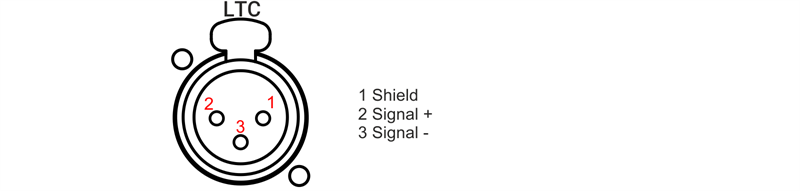

詳しくは LTCの接続 を参照してください。

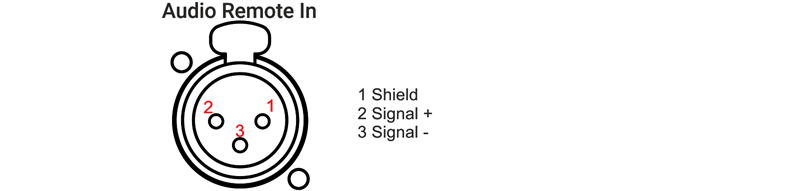

詳しくは オーディオ入力の接続 を参照してください。

D-Sub コネクタ


grandMA3 consoles、grandMA3 onPC command wing、command wing XT 用の GPI

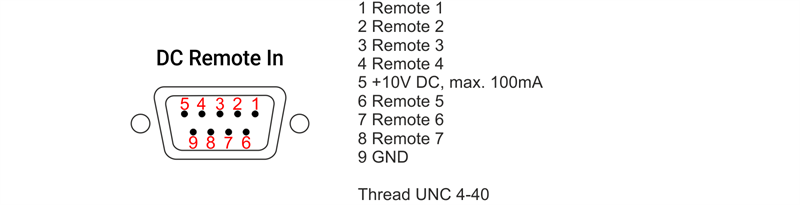

詳しくは DCリモート入力の接続 を参照してください。

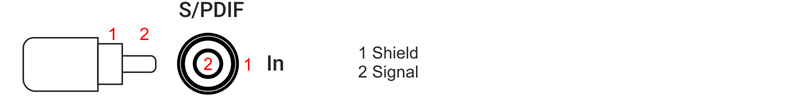

RCA コネクタ


詳しくは サウンド出力の接続 を参照してください。

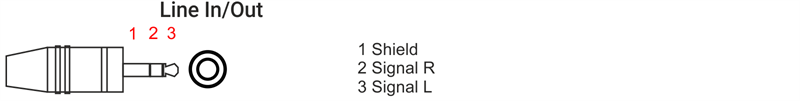

1/8" (3.5mm) ジャック・ソケット

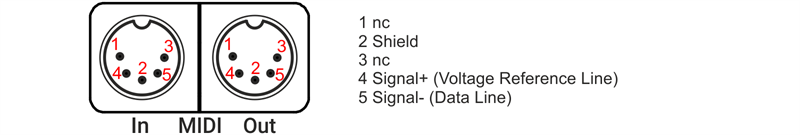

DIN コネクタ

詳しくは リモート入出力 を参照してください。



Euroblock 端子台


Power コネクタ: MC 1.5/ 3-ST1-5.08




LTC コネクタ: FK-MC 0.5/ 3-ST-2.5






DMX コネクタ: FK-MC 0.5/ 3-ST-2.5




MIDI コネクタ: FK-MC 0.5/ 3-ST-2.5




Remote コネクタ: FK-MC 0.5/ 3-ST-2.5

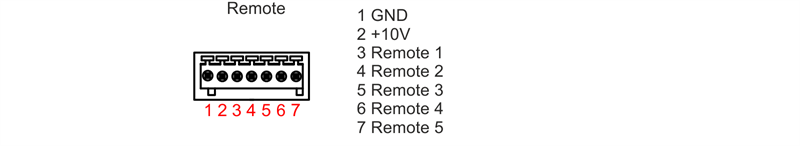

Remote コネクタ: FK-MC 0.5/ 7-ST-2.5

詳しくは対応するクイックマニュアルを参照してください(例: grandMA3 I/O Nodes - 設置)。

grandMA3 light/full-size のレターボックス画面に背面パネルのコネクタを表示するには以下のようにします。

  1. Menu を押して Output Configuration をタップします。
  2. 背面パネルのコネクタを表示するために、Show Connectors ボタンを有効にします。

または、コマンドラインで以下のように入力します。

User name[Fixture]>Menu "ConnectorView"
