レイアウトの作成

grandMA3 ユーザマニュアル » レイアウト » レイアウトの作成

Version 2.3

レイアウトは Layout プールで作成され、Layout ウィンドウやエディタで編集できます。

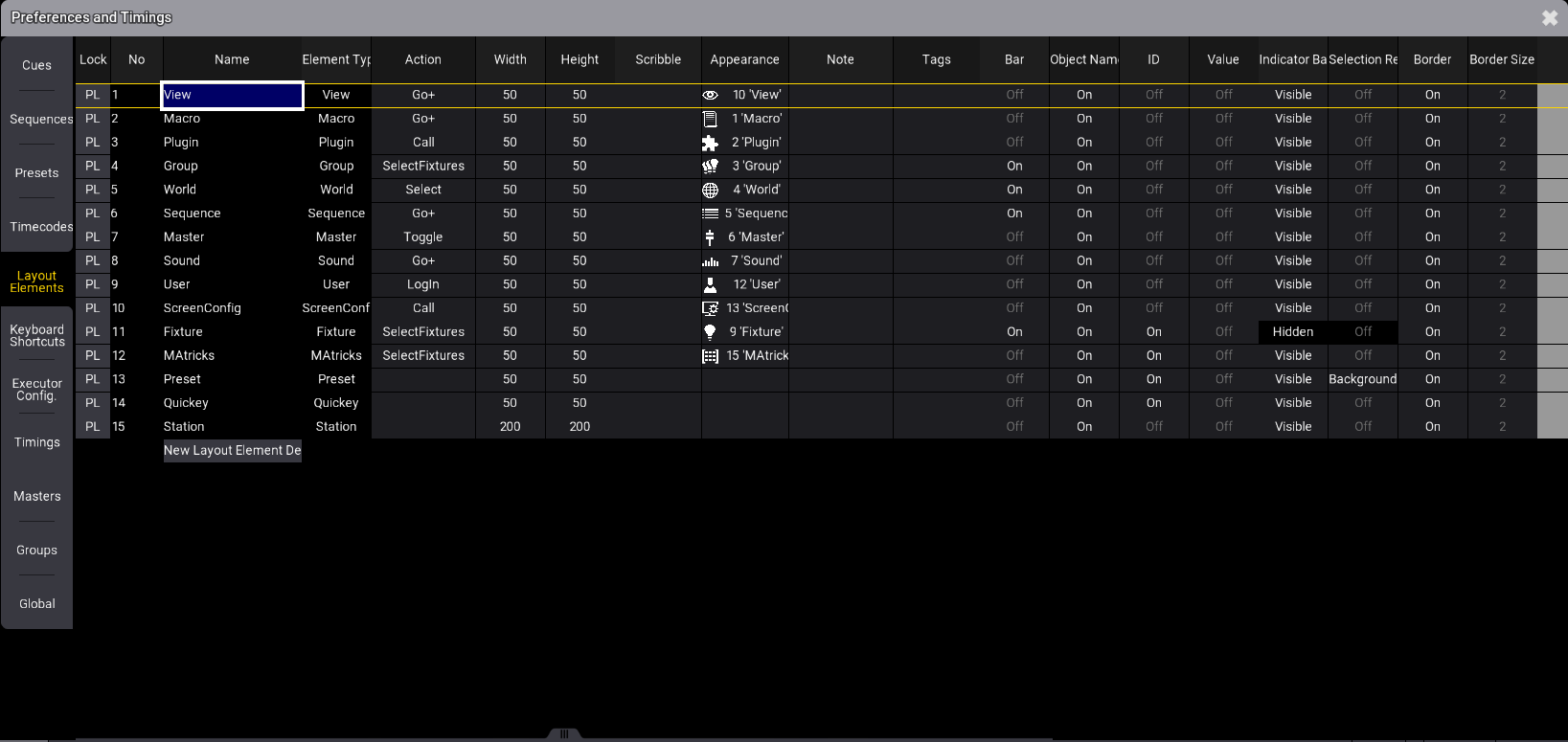

デフォルトのレイアウト要素は、Preferences and Timings メニューで指定できます。

Menu を押して Preferences and Timings をタップし、メニューの左側にある Layout Elements をタップします。

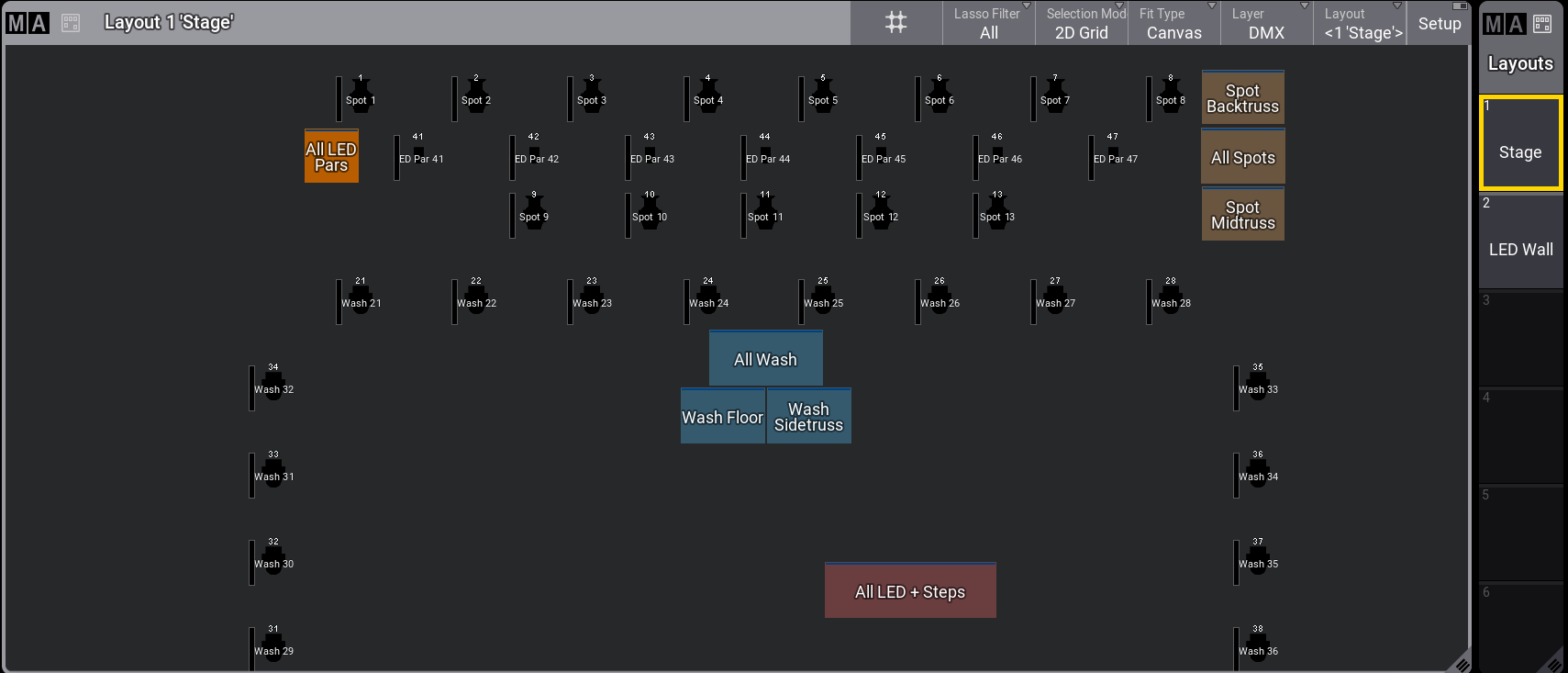

Layout プールと Layout ウィンドウを1つの画面に配置すると、レイアウトを素早く操作でき、すべてのレイアウトを一目で把握できます。

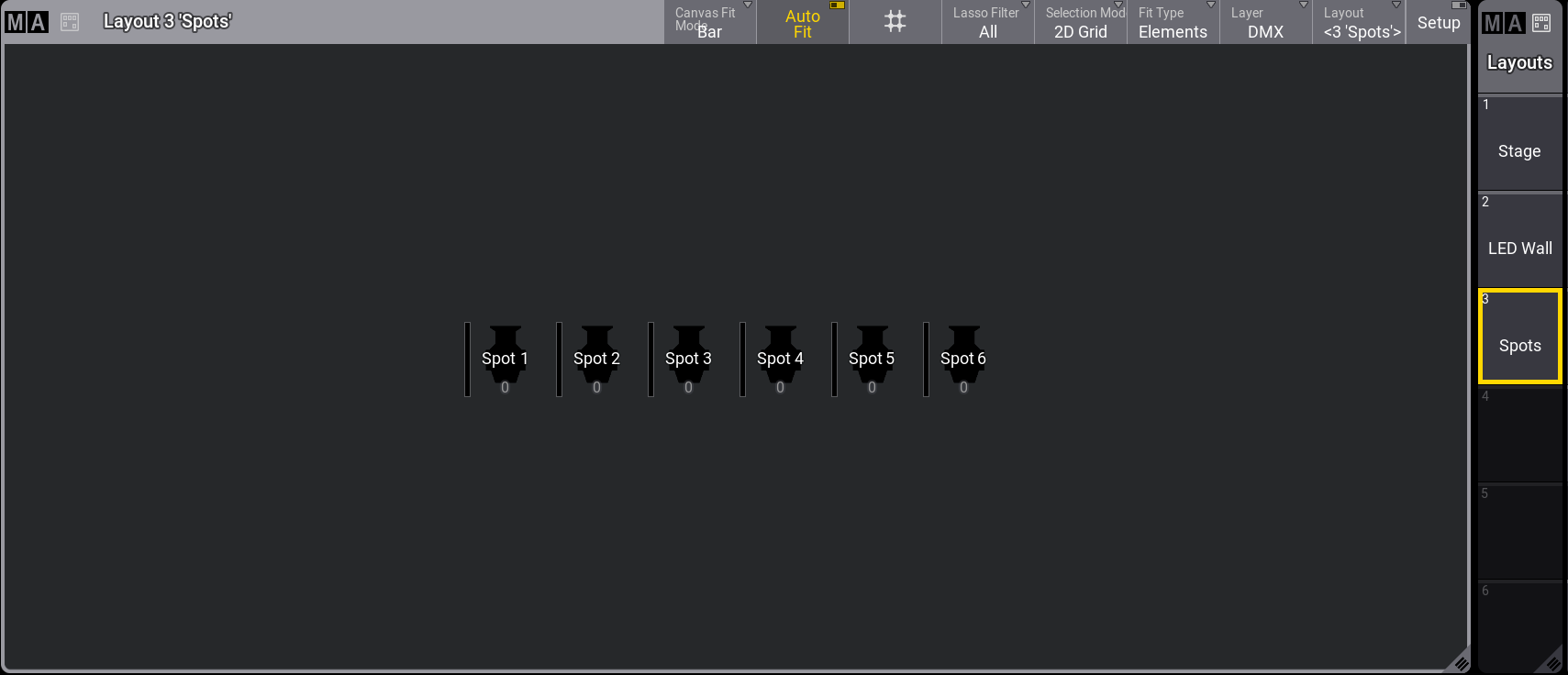

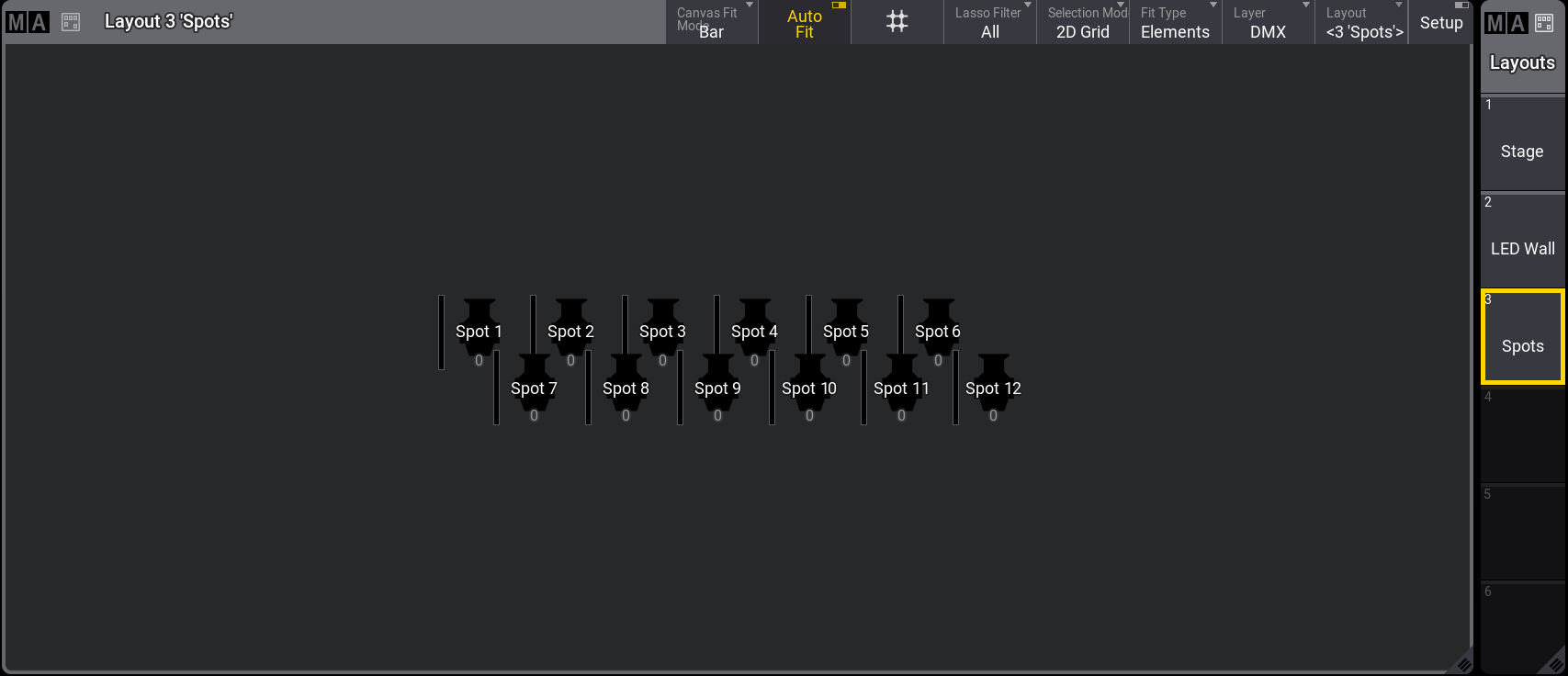

Layout viewer と Layout プール

レイアウトへのフィクスチャ追加

レイアウトに割り当てるフィクスチャを選択します。選択したフィクスチャの Selection Grid 位置が、レイアウトに割り当てられます。詳しくは Selection Grid を参照してください。

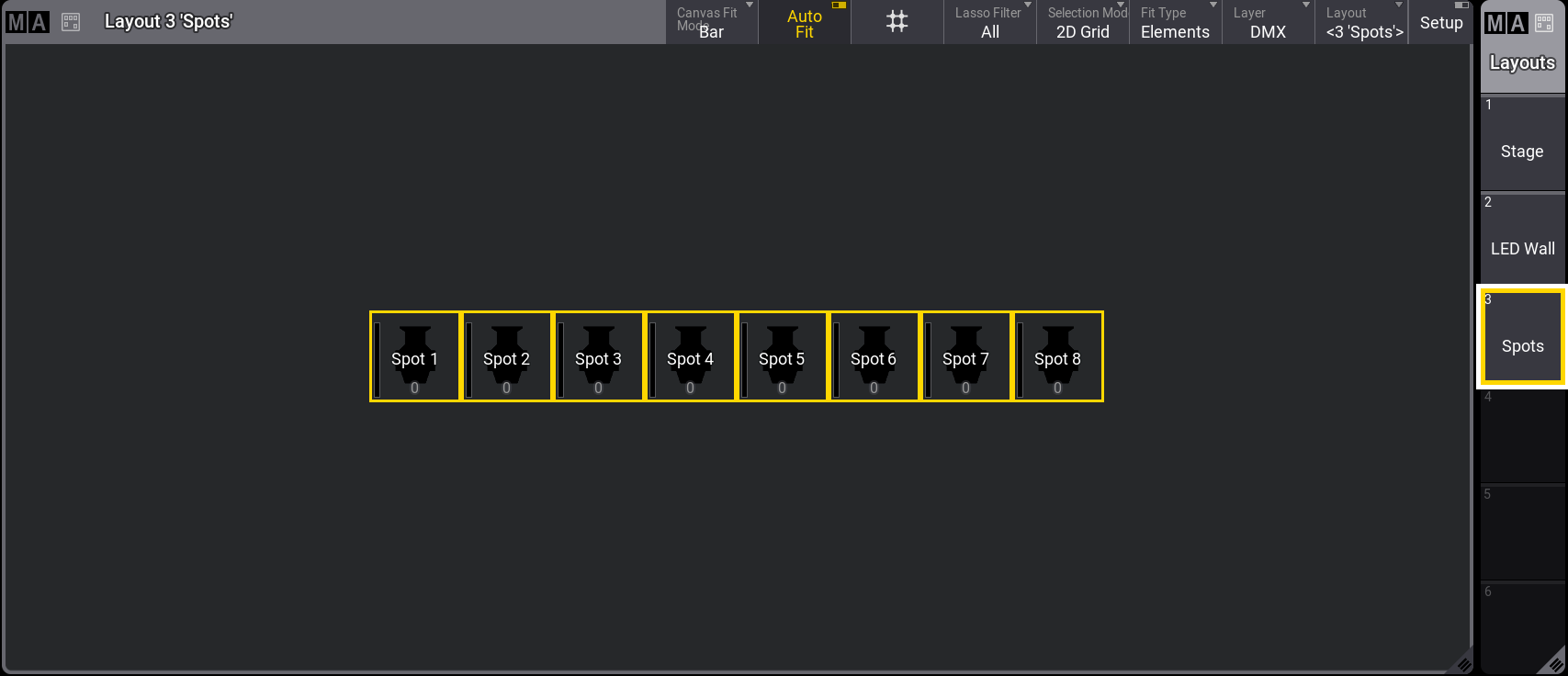

Assign を押して、空の Layout プール・オブジェクトをタップするか、Layout Viewer 内で割り当てる領域をタップします。
選択したフィクスチャで新しい Layout プールが作成されます。
新しい Layout プールにラベルを付けます(Label オブジェクトを参照)。

レイアウトへのサブフィクスチャ追加

一部のフィクスチャは、レイアウトに割り当て可能な複数のサブフィクスチャで構成される場合があります。

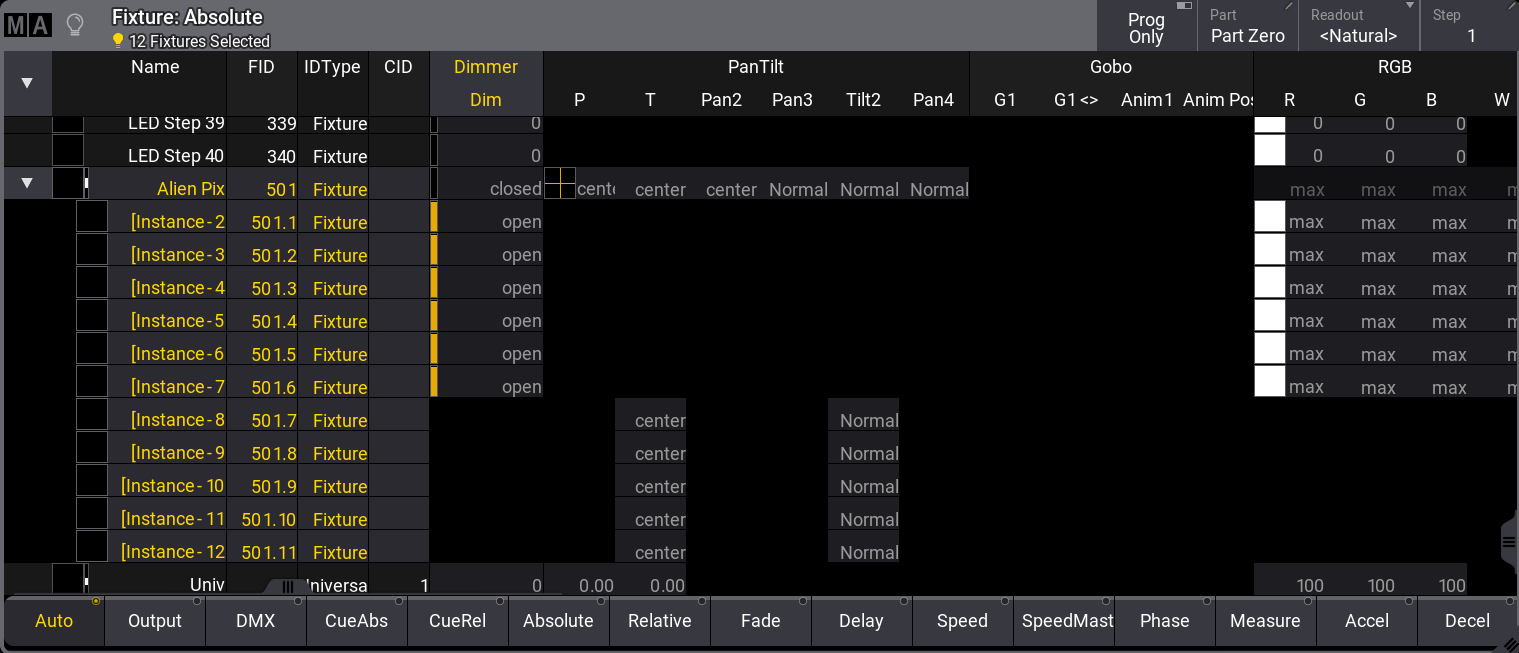

サブフィクスチャを追加するには、上述のステップ1と2を繰り返します。 Fixture Sheet では以下のようになります。

選択したフィクスチャで、新しい Layout プールが作成されます。
新しい Layout プールにラベルを付けます(Label オブジェクトを参照)。

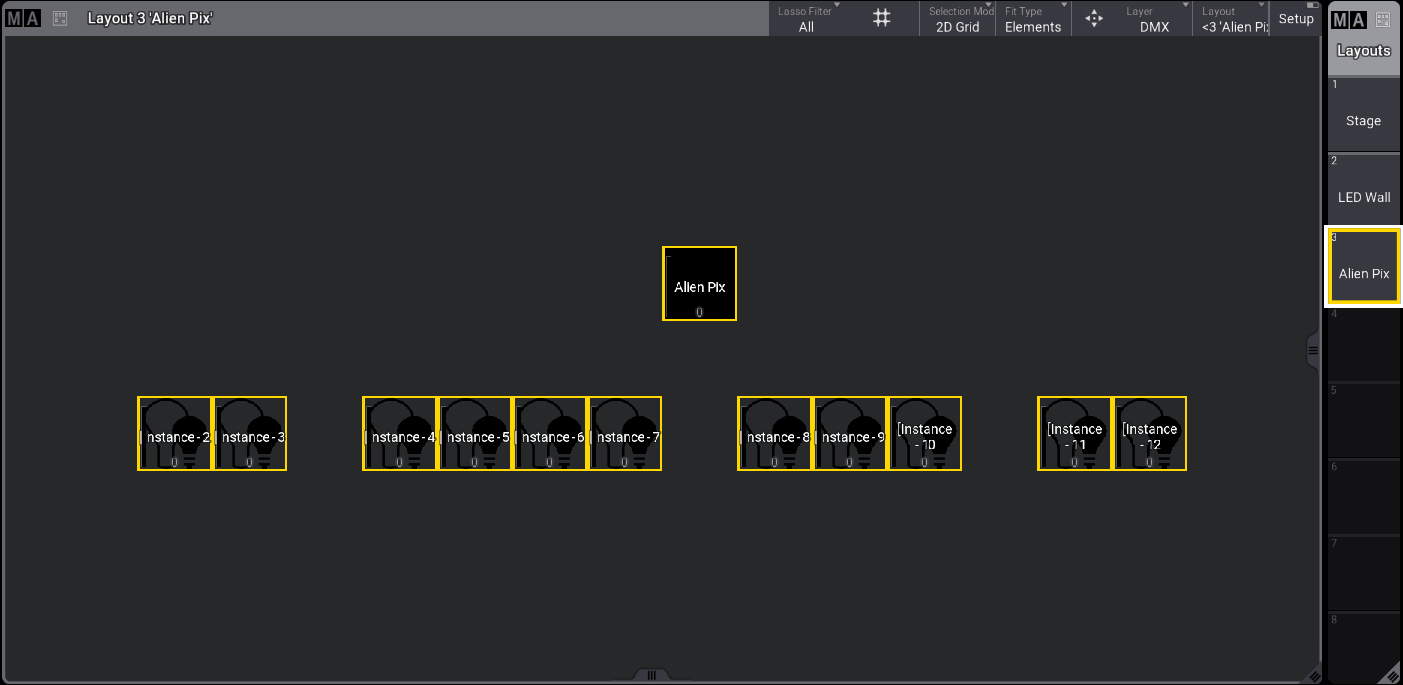

Layout Viewer - 主要フィクスチャとそのサブフィクスチャ

プール要素

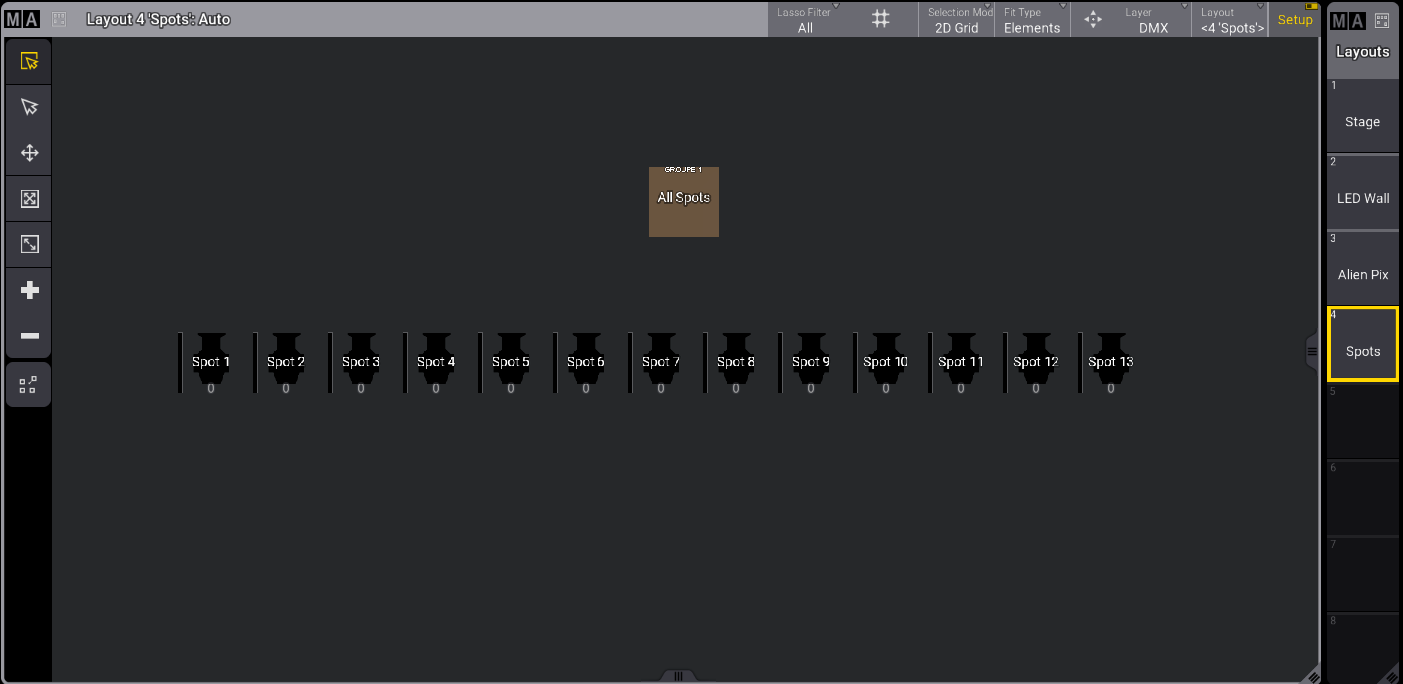

Layout Viewer にプール要素(例: グループ1)を追加するには、以下のようにします。

Assign Group 1 を押してから、Layout Viewer でこのグループを割り当てたい領域をタップします。プール要素が追加されます。

さまざまなレイアウト要素に対するデフォルトの設定については、レイアウトの編集を参照してください。

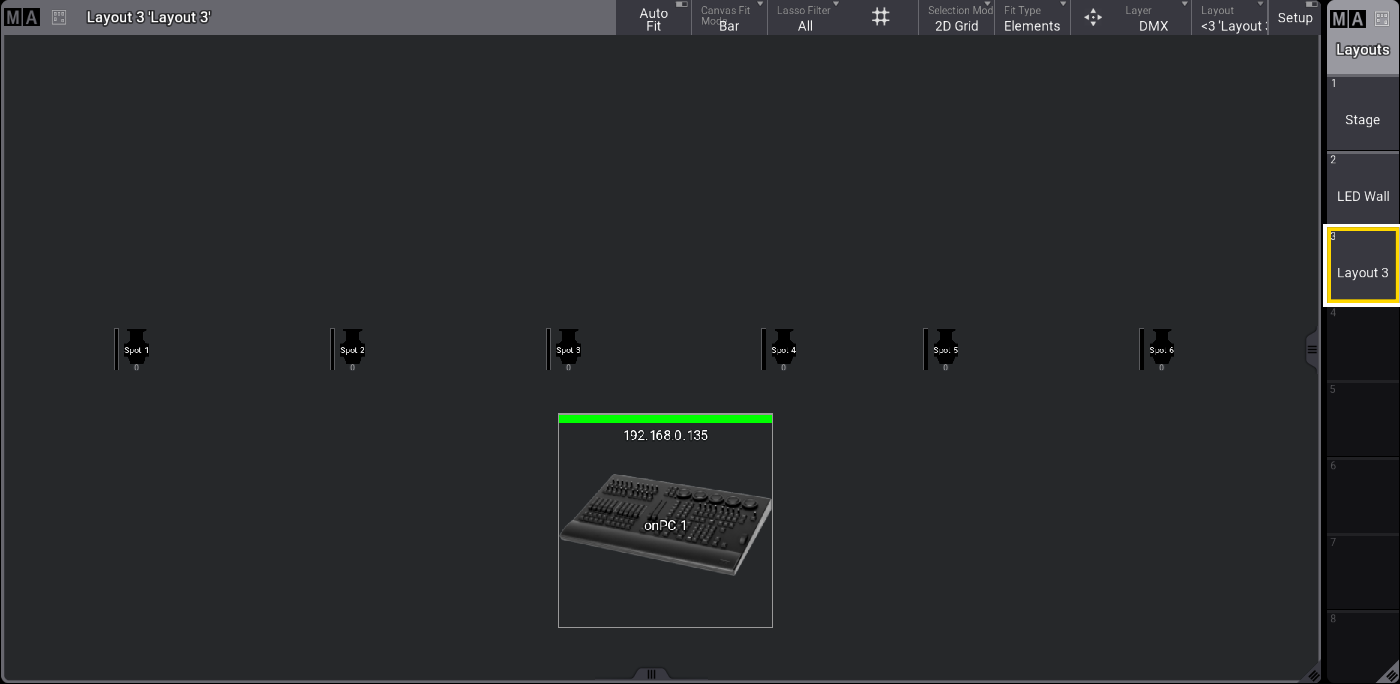

出力ステーションをレイアウトに割り当てることができます。

出力ステーション(onPC ステーションなど)をレイアウトに割り当てるには、以下のように入力します。

User name[Fixture]>Assign "HostName" At Layout 3

出力ステーションがレイアウトに割り当てられます。

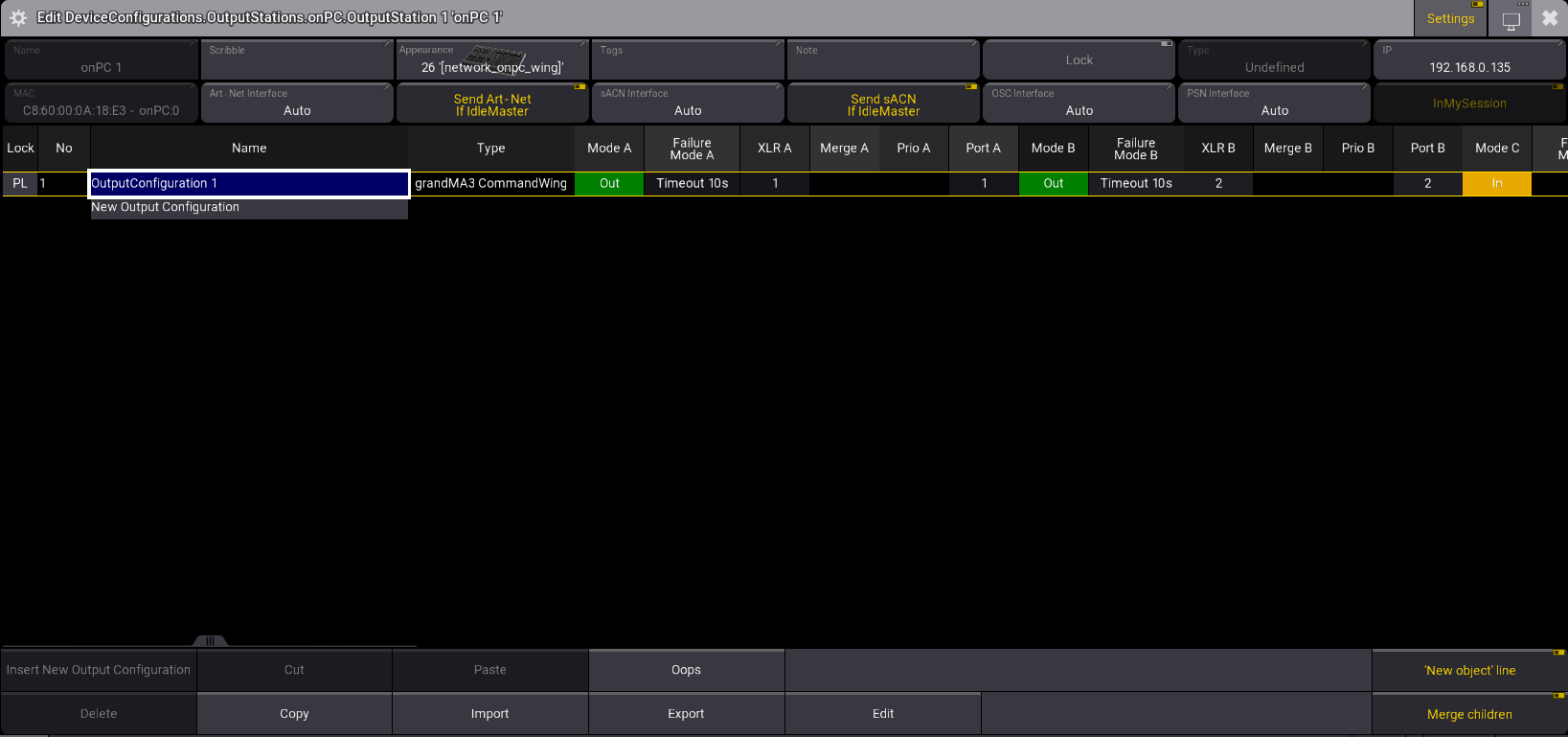

割り当てられた出力ステーションの現在のネットワーク状態は、インジケータバーに表示されます。インジケータバーの色は、カラーテーマで定義された出力ステーションの色に基づいています。詳しくはカラーテーマを参照してください。Edit を押して、割り当てられたステーションをタップし、Device Configuration メニューを開きます。

Layout View ツールバー

Layout Viewer のタイトルバーにある Setup をタップすると、左側に Layout View ツールバーが表示されます。

	ヒント
	Setup を有効にすると、レイアウト・エンコーダバーも有効になります。詳しくはレイアウト・エンコーダバーを参照してください。

Auto ツール

Auto ツールを使用するには、をタップします。
選択したい要素をタップするか、複数の要素を投げ縄選択します。選択した項目の周囲には、黄色の枠が表示されます。

レイアウト要素のタップ位置に応じて、以下の機能を利用できます。

レイアウト要素を移動するには、要素内をタップしたままドラッグします。
レイアウト要素外側の上下左右いずれかをタップしたままドラッグすると、その方向にサイズ変更できます。
レイアウト要素外側のいずれかの角部分をタップしたままドラッグすると、縦横比を考慮せずにサイズ変更できます。MA を押していると、縦横比を保ったままサイズ変更できます。
