DMX Curves

grandMA3 ユーザマニュアル » パッチとフィクスチャ設定 » DMX Curves Version 2.3

アトリビュートは、DMXカーブを使用します。デフォルトでは、0%から100%まで直線的な変化になります。他のDMXカーブを作成し、パラメータにそれを割り当てることができます。

DMXカーブには、MinMax、Switch、および Custom という3種類のタイプがあります。

制限
1つのショーファイルには、9,999個のDMXカーブを含めることができます。

特殊なDMXカーブを持つフィクスチャタイプをインポートすると、そのカーブが一覧に追加されます。

カーブ値は、さまざまな表記法で表示・編集できます。メニューの下部にある DMXReadout ボタンをタップすると、表記法を切り替えられます。

下部にある Cut、Copy、Paste ボタンによって、一覧でカーブの切り取り、コピー、および貼り付けを行えます。またカーブを削除する Delete ボタンもあります。使用されているカーブは、削除できない場合があります。

カーブの表示、作成、および編集は、Patch の DMX Curves メニューで行います。

DMX Curves メニューを開く

  1. Menu を押します。
  2. Patch をタップします。
  3. 左側にある DMX Curves をタップしてください。

DMX Curve メニュー

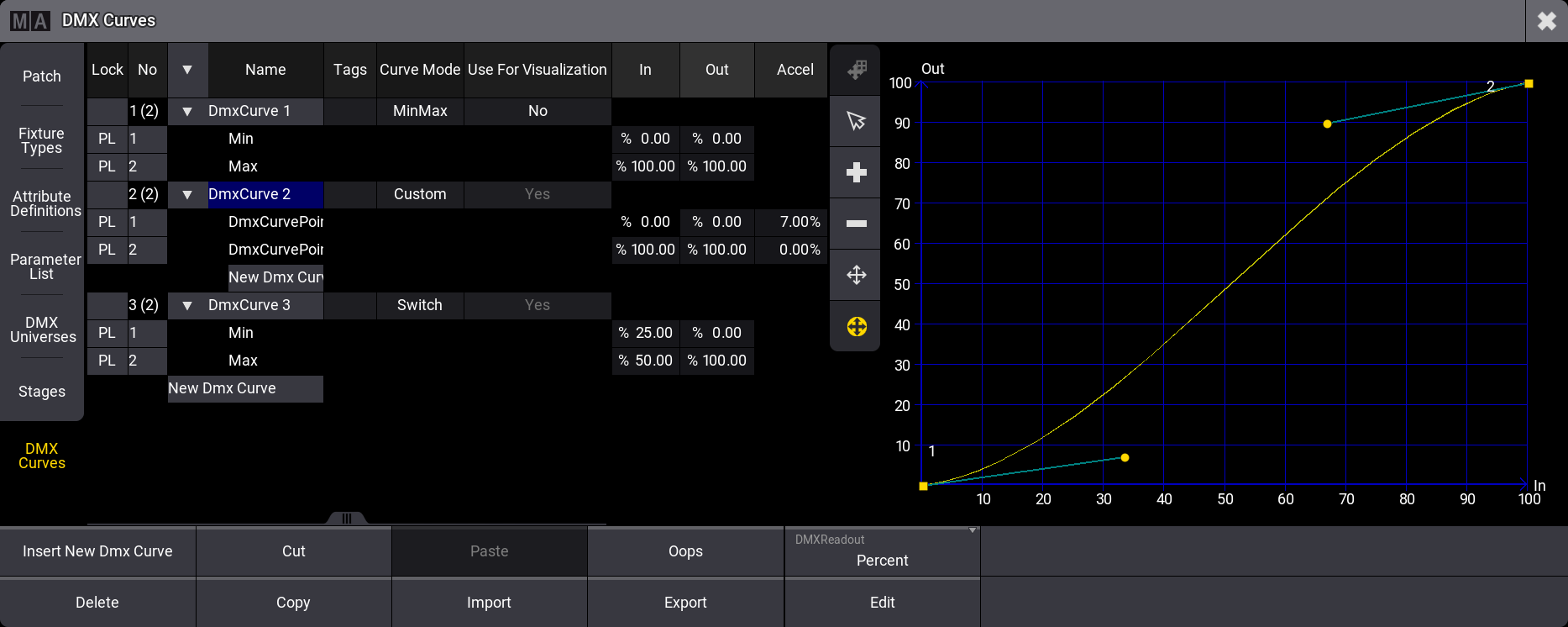

DMX Curve メニューは左右に分割されています。左側にはカーブ一覧が、右側には選択されているカーブがグラフ表示されます。

カーブの諸設定は、左側に一覧表示されます。カーブを展開すると(白い右三角マークをタップ)、カーブ上の各ポイントを一覧で表示・編集できます。In と Out は、入力値と、カーブで変換された出力値との関係を示しています。

右側のグラフ表示では、カーブの編集も行えます。表示の左端には、選択()、ポイントの追加()、ポイントの削除()、ポイントの移動()、およびポイント・ハンドルの移動() という標準的なツールがあります。すべてのカーブ・モードで、すべてのツールを利用できるわけではありません。

UseForVisualization という列項目は、DMXカーブで指定されたDMX出力を 3D Viewer で視覚化するかどうかを指定します。

重要
カラー較正されたフィクスチャによって作成されたDMXカーブに対してこのプロパティを有効にすると、3D Viewer での色がステージ上の実際の出力と一致しなくなります。

DMXカーブの変更は、すべて Patch メニュー内で行われます。そのため、変更を有効にするには、メニューを閉じてそれを保存する必要があります。DMXカーブの変更をすべて完了するには、Patch メニューを抜けて変更を保存てください。変更をキャンセルするには、保存せずに終了します。

MinMax カーブの新規作成

MinMax カーブでは、最小値から最大値へと直線的にDMXが遷移します。これは、例えばディマーやフィクスチャの Pan/Tilt 動作などで、出力値を制限するのに役立ちます。

  1. DMX Curves メニューを開きます。
  2. 左側のカーブ一覧で、新しいカーブ追加したい場所をタップします。
  3. 下部にある Insert new Dmx Curve をタップします。新規カーブに対するデフォルトのモードが MinMax です。
  4. Name 欄を編集してカスタム名を付けます。
  5. 必要に合わせて、Min と Max 値を編集してください。

Switch カーブの新規作成

Switch カーブは、2つのポイントを用いて、1つの出力値から別の出力値へと瞬時に変化するスイッチ・ポイントを作成します。

  1. DMX Curves メニューを開きます。
  2. 左側のカーブ一覧で、新しいカーブを配置したい場所をタップします。
  3. 下部にある Insert new Dmx Curve をタップします。
  4. Curve Mode 値を編集すると、小さな Select Curve Mode ポップアップが開きます。
  5. ポップアップで Switch をタップします。
  6. Name 欄を編集してカスタム名を付けます。
  7. 必要に合わせて、2つのポイントの Min と Max 値を編集してください。

スイッチに2つのポイントがあり、オンとオフを切り替えるために必要な値を設定できます。これによってヒステリシス動作が可能になります。

例:

  1. 新しい Switch カーブを作成します。
  2. Min ポイントを、In = 70%、Out = 0% に設定します。
  3. Max ポイントを、In = 80%、Out = 100% にします。

このカーブで出力をオン(100%)にするには80%以上の値が、オフ(0%)にするには0%〜70%の値が必要です。

Custom カーブの新規作成

Custom カーブは、LEDフィクスチャのエミッタ出力に合わせる場合など、さまざまな用途に利用できます。

  1. DMX Curves メニューを開きます。
  2. 左側のカーブ一覧で、新しいカーブを配置したい場所をタップします。
  3. 下部にある Insert new Dmx Curve をタップします。
  4. Curve Mode 値を編集すると、小さな Select Curve Mode ポップアップが開きます。
  5. ポップアップで Custom をタップします。
  6. Name 欄を編集してカスタム名を付けます。
  7. ポイントは、右側の Add ツールよって追加できます。あるいは、左側のテーブル表示にある New DMXCurvePoint で作成して追加します。
    ツールを用いる場合は以下のようにします。
    1. Add ツール(+) をタップします。
    2. ポイントを追加したいカーブ上の位置をタップします。
  8. 必要に応じて、そのポイントの In、Out、および Accel (Acceleration)、Decel (Deceleration) 値を編集してください。一覧でセルを編集するか、あるいは右側のグラフ・エディタを利用できます。
重要
あるポイントの出力値が前の出力よりも低い場合、警告が出る場合があります。
警告のあるカーブでは、名前が赤文字で表示されます。

カーブのエクスポートとインポート

ドライブにカーブをエクスポートできます。

  1. 一覧でカーブを選択します。
  2. Export をタップします。
  3. エクスポート先のドライブを選択します。
  4. Name 欄に名前を入力します。
  5. ポップアップで Export をタップしてください。

ショーにカーブをインポートできます。

  1. 一覧でインポートしたい場所を選択します。
  2. Import をタップします。
  3. 目的のソース・ドライブを選択します。
  4. 目的のカーブを選択します。
  5. ポップアップで Import をタップしてください。

パラメータへのカーブ割り当て

カーブは、Parameter List 内のパラメータに割り当てることができます。これによって、カーブが特定のDMXチャンネルに適用されます。

  1. メニューの左側で Parameter List を開きます。
  2. カスタム・カーブを割り当てたいパラメータを見つけます。
  3. DMX Curve 欄を編集し、小さな選択ポップアップでカスタム・カーブを選択してください。

フィクスチャタイプへのカーブ割り当て

DMXカーブは、フィクスチャタイプ のアトリビュートに割り当てることができます。これにより、このタイプのすべてのフィクスチャに対して、選択したアトリビュートにカーブが適用されます。

  1. メニューの左側で Fixture Types を選びます。
  2. 一覧で目的のフィクスチャを選択します。
  3. メニューの下部にある Edit をタップします。
  4. 上部の DMXModes タブを選びます。
  5. DMXCurve 列で目的のアトリビュートのセルを編集します。
  6. ポップアップで必要なカーブを選択します。
  7. 右上隅にある X をタップして Edit FixtureType ポップアップを閉じます。
