カラーインジケータ

grandMA3 ユーザマニュアル » ワークスペース » 色表示 » カラーインジケータ Version 2.3

カラーインジケータは、バーまたは細いラインで表示されます。これらは、以下の場所に表示されます。

  • Fixture Sheet
  • Track Sheet オプションが有効な Sequence Sheet
  • フィーチャグループ・コントロールバー
  • アトリビュート・エンコーダ表示

Fixture Sheet と Sequence Sheet の Name 列、フィーチャグループ・コントロールバー、およびアトリビュート・エンコーダには、プログラマ内の値、個別タイミング、およびフェイザーが色分けされたインジケータで表示されます(デフォルト・フィーチャグループ・コントロールバー を参照)。Fixture Sheet のプロパティ列には、プログラマ内またはシーケンスから現在出力されている値、個別タイミング、およびフェイザーを示す色分けされたインジケータが表示されます。 Sequence Sheet のプロパティ列には、表示されているキュー内に保存されている値、個別タイミング、およびフェイザーが表示されます。

Colors:

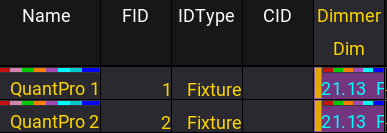

Fixture Sheet - 1つのフィクスチャ名と両方の Dimmer アトリビュートにあるカラーインジケータ

フィクスチャ1の Name と Dimmer 値の上にあるカラーインジケータは、プログラマでアクティブな情報を示しています。フィクスチャ2の Dimmer 値の上だけにあって、Name 上には表示されないインジケータは、シーケンスから出力された情報を示しています。

  • 赤は、プログラマでアクティブな絶対値を示します。
  • 藤色は、プログラマでアクティブな相対値を示しています。
  • 緑は、個別フェードタイムを示しています。
  • オレンジは、個別ディレイタイムを示しています。
  • 紫は、フェイザー値を示しています。
  • 明るいシアンは、プリセットからの絶対を示しています。
  • 暗いシアンは、プリセットからの相対値を示しています。
  • 青は、パークされたアトリビュートを示します。

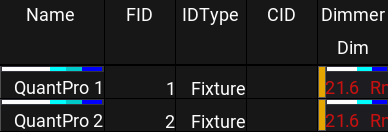

Fixture Sheet - 左側の白いインジケータ

インジケータバーの左側にある白いインジケータは、プログラマ内のレイヤ情報を表示しています。アクティブ値を保存する際には、これらのインジケータは保存されません。詳しくは Deactivate キーワード を参照してください。

Fixture Sheet の右側にある白いインジケータ:

Update this description text.

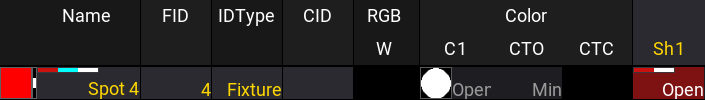

Fixture Sheet - 右側の白いインジケータ

Fixture Sheet シートのインジケータバーの右側にある白いインジケータは、DMXテスターからの情報であることを示しています。この情報は、アクティブ値を保存する際には保存されません。プログラマ内のアクティブなアトリビュートは引き続き保存されます。DMX Sheet とテスター・エンコーダバーについては、DMXテスター を参照してください。

プリセットを編集時の小さな黄色のインジケータ:


Fixture Sheet - Global プリセットを編集中

プリセット編集中に Fixture Sheet に表示される小さな黄色のインジケータは、そのプリセット内にある同タイプのすべてのフィクスチャに対して Global 値を保持しているアトリビュートを示しています。Global プリセットについては、プリセット を参照してください。

IDType 上のインジケータ:


Fixture Sheet - IDType 上のカラーインジケータ

Fixture Sheet で IDType の上に表示されるインジケータは、グループ・マスターがマークされたフィクスチャの出力に現在影響を与えていることを示しています。

  • 淡いピンク色は、Positive、Negative、または Scaling グループ・マスターの影響を受けているフィクスチャを示しています。
  • ラベンダー色は、Additive グループ・マスターの影響を受けているフィクスチャを示しています。
  • 青は、Master React オプションが "None" に設定されたフィクスチャを示しています。

詳しくは グループ・マスター を参照してください。 また、Master React オプションについては、ショーへのフィクスチャ追加 を参照してください。

Track Sheet オプションが有効な Sequence Sheet におけるカラーインジケータ:


Sequence Sheet - カラーインジケータを持つアトリビュート欄

Sequence Sheet シート内のカラーインジケータには、以下の2種類の高さがあります。

  • バー状のインジケータは、キューに保存された新しい値を示します。
  • 細いライン状のインジケータは、トラッキング値を示します。

テキスト色については システム色 を参照してください。

Fixture Sheet のアトリビュート・セルの右上隅にある緑色の四角形のインジケータ:

Update this description text.
Fixture Sheet - レシピ・インジケータ

Fixture Sheet の緑色のインジケータは、アクティブなレシピ値を示します。詳しくは レシピ を参照してください。
