grandMA3 full-size CRV (= Control Room Version) では、最大で5台の外部タッチ画面を接続できます。各モデルの DisplayPort コネクタ数については、grandMA3 卓 クイックマニュアル - 技術仕様 や関連する「デバイスの概要」トピックを参照してください。

	重要
	grandMA3 シリーズは、外部画面のネイティブ DisplayPort コネクタのみに対応しています。

	重要
	grandMA3 CRV では、少なくとも1台のフルHDディスプレイとタッチ・ディスプレイまたはマウスを使用します。

	ヒント

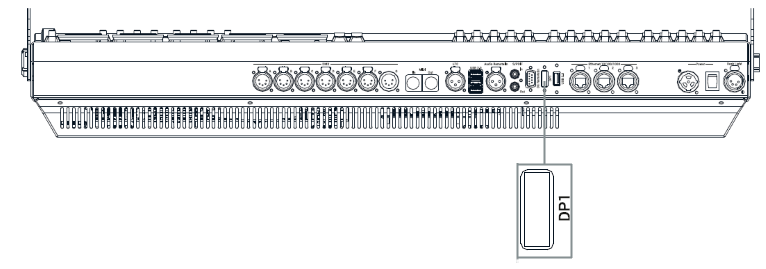

	grandMA3 compact および compact XT モデルにある DisplayPort は、DP1 という1つだけです。

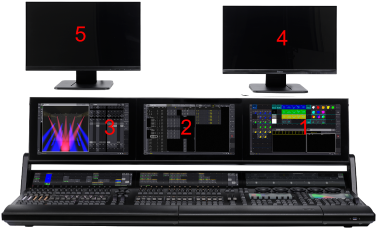

画面構成

以下のように画面を配置してください。

• 画面5と4は、常に外部画面です。
• 画面1〜3は、製品によっては内部画面と外部画面のどちらにもなり得ます。
• 画面の順序は、画面間のマウス移動において重要になります。

外部モニタの要件

• ネイティブ DisplayPort 接続
• 解像度 1920 × 1080 (フルHD)
• Microsoft Windows® 10 Multi-Touch対応
• タッチ機能用の分離されたUSB接続

外部タッチ画面は、以下のように接続してください。

1. 卓の電源が切れていることを確認してください。
2. 最初の外部画面を画面1のすぐ横または上に配置し、2台目の外部画面を画面3の左横または上に配置します。
   外部画面には連番が振られます。
3. 画面4からの DisplayPort ケーブルを DP4 コネクタに接続します。
4. USBケーブルを対応するUSBポートに接続します。
5. 画面5からの DisplayPort ケーブル を DP5 コネクタに接続します。

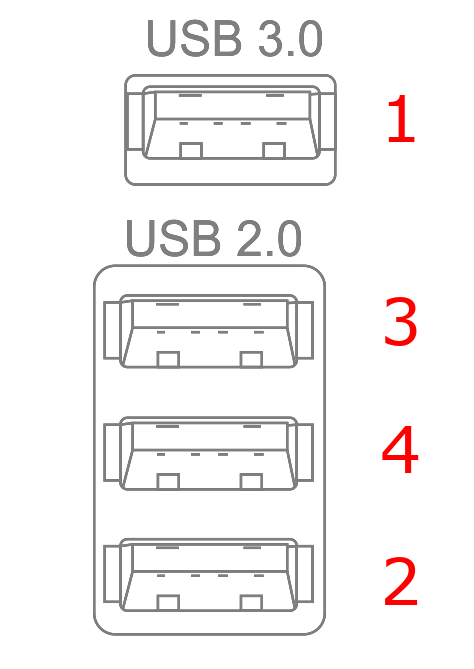

6. 以下のように、タッチ画面のUSBケーブルを適切なUSBポートに正しい順序で接続します。

7. Power を押して卓を起動します。

Touch Configuration

1. タッチ設定を調整するには、、Settings、そして Touch Configuration をタップしてください。Touch Configuration メニューが開きます。

2. モニタにタッチ入力を割り当てるには、Touch Configuration メニュー内のモニタボタンをタップするかマウスでクリックします(例: Assign External 1 touchscreen)。

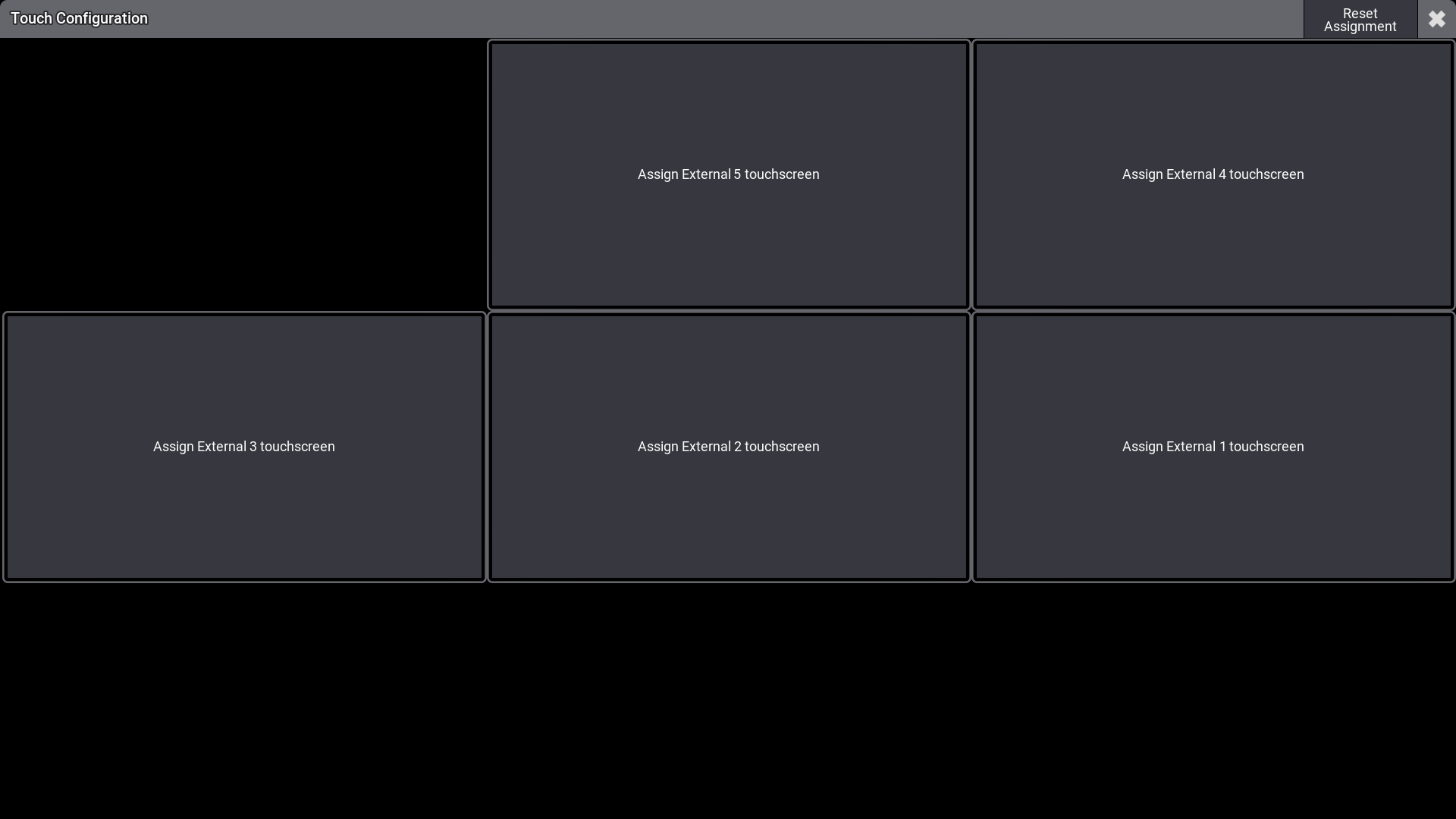

3. 現在選択されている画面に以下のようなメニューが表示されますので、それをタッチして、タッチ入力をデバイスに割り当てます。

4. タッチ機能がモニタに割り当てられます。

• Reset Assignment: 画面割り当てをリセットします。

	ヒント
	grandMA3 onPC の Settings には Touch Configuration ボタンがありません。これはオペレーティングシステムによって処理されるためです。

USB Configuration

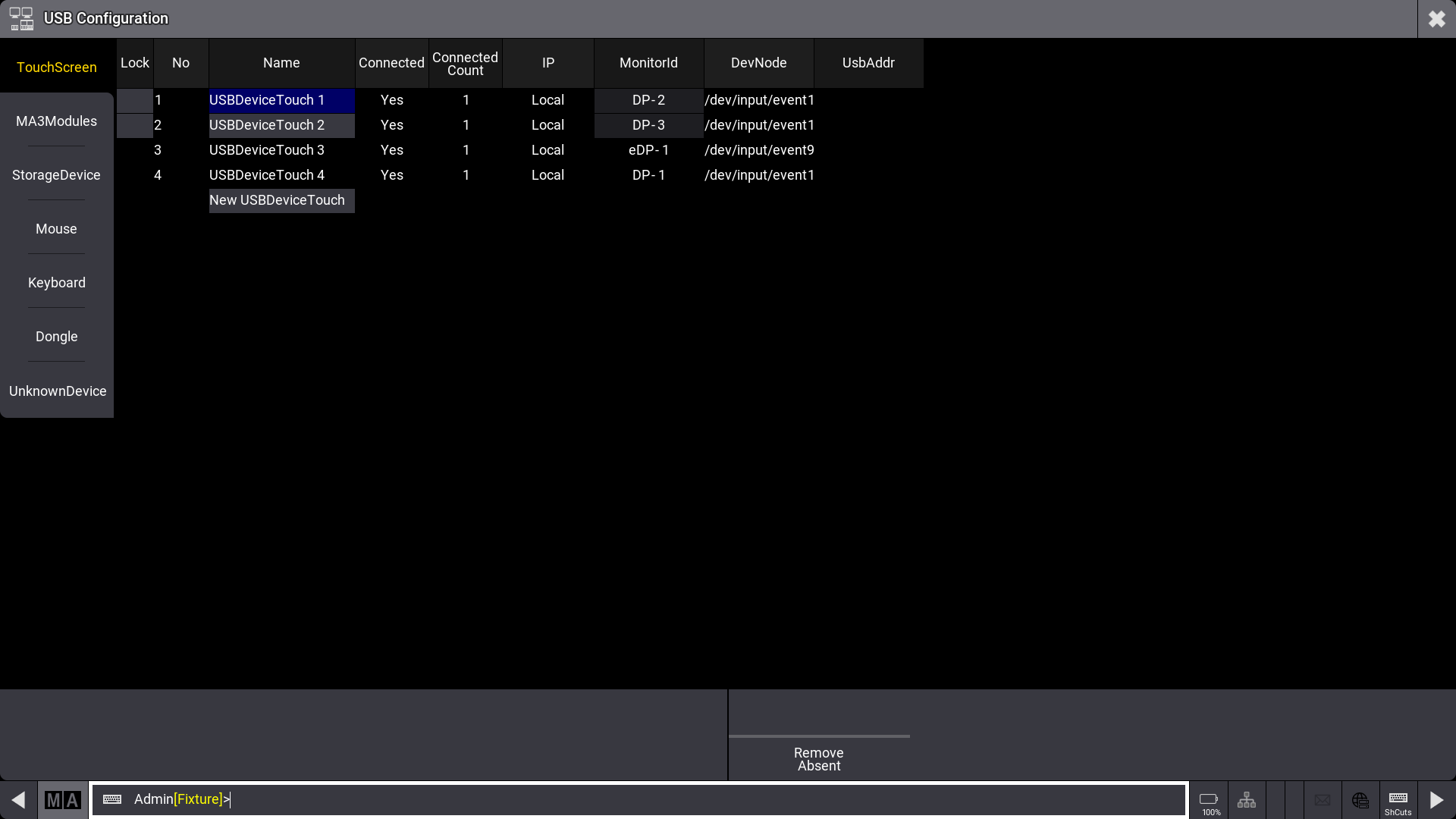

• USB設定を確認するには、、Settings、そして USB configuration をタップしてください。USB Configuration メニューが開きます。

• Remove Absent: 切断されたモニタを一覧から削除します。
