リモート入力
このトピックの目次
リモート入力の設定を行うには、Setup を押し、Show タブの Remote Input Setup をタップしてください。
ここには、Analog Remotes、MIDI Remotes、および DMX Remotes という3つのタブがあります。
これらのタブの内容は、リモートのソースが異なるだけで、よく似ています。
一覧の各行は、1つのリモート入力に相当します。
各リモートタイプについては後述しますが、まず、3つタブに共通の列について簡単に説明します。
- Name:
リモート入力ごとに、名前を設定できます。 - Type:
セルをタップすると、Select Type ポップアップが開きます。
Select Type ポップアップ - Page (Exec タイプが選択されている場合):
エクゼキュータページを設定できます。特定の番号や Current Page on Master で指定できます。 - Executor (Exec タイプが選択されている場合):
エクゼキュータ番号です。 - Button (Exec タイプが選択されている場合):
エクゼキュータ・ボタン番号やフェーダを設定します。セルをタップすると Select Button ポップアップが開きます。
Select Button ポップアップ - Keycode (Hardkey タイプが選択されている場合):
セルをタップすると、Select Keycode ポップアップが開きます。

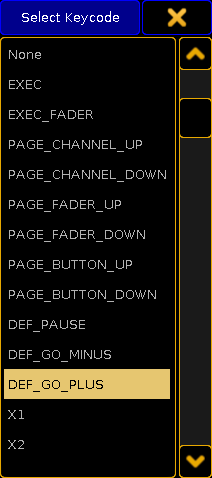

Select Keycode ポップアップ - CMD (CMD タイプが選択されている場合):
入力がトリガーされると、ここに入力したコマンドが実行されます。 - Info:
行ごとに、複数行の情報を設定できます。
メニューの下部には5つボタンがあります。画面上でタップすることもできますし、メニューがモニタ画面1にある場合は、Xキーを用いることも可能です(ユーザ設定 の "Xkeys" 設定に依存)。
以下は、これらのボタンについての簡単な説明です。
- Add:
一覧に行を追加します。 - Add Multiple:
一覧に複数の行を追加します。 - Delete:
選択されている行を削除します。 - Enable:
そのタブ全体について、リモート入力の有効/無効を切り替えます。有効な場合、ボタンの文字が黄色になります。 - CLI on Master:
入力動作とコマンドライン入力との相互作用の有効/無効を切り替えます。有効な場合、ボタンの文字が黄色になります。
各入力には、異なる動作を行う複数の行を設定できます。
Analog Remote

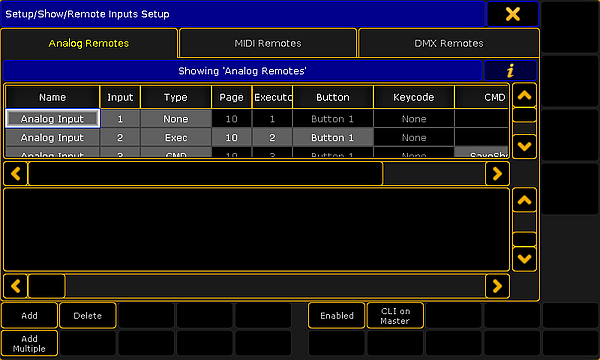

Analog Remotes タブでは、grandMA2 卓、grandMA2 RPU、および MA onPC command wings の背面パネルにある DCリモート入力の設定を行います。卓と RPU には16個の、また MA onPC command wings には 12個の接点入力があります。
ピンに5〜15Vの直流電圧が印加されると、入力がトリガーされます。これは可変入力ではなく、十分な電圧が印可された場合にトリガーされます。入力が15ボルトを超えると、破損する可能性があります。
入力のハードウェア部分については、アナログ・リモートの接続 を参照してください。
Analog Remotes タブの一覧には、Input という列があり、ここに入力番号が表示されます。
MIDI Remote
MIDI Remotes タブでは、受信したMIDIノートが入力として用いられます。このタブの一覧には、Note と Channel という特別な列があります。これらは、MIDIノートとMIDIチャンネルの設定に用いられます。
Type が Exec に、Button が Fader に設定されている場合、MIDIノートのベロシティは、エクゼキュータのフェーダ位置を設定するために使用されます。その他すべての入力は、単純なトリガーになります。
DMX Remote
DMX Remotes タブでは、DMXチャンネルがトリガーとして用いられます。DMXソースは卓自体でもかまいません。
このタブの一覧には、DMX という特別な列があり、ここで、DMXユニバースとチャンネルを指定します。
DMX値が128以上になると、入力がトリガーされます。Fader をトリガーした場合、DMX値がフェーダ位置を決めるために用いられます。
