クイックスタート

grandMA3 I/O Node

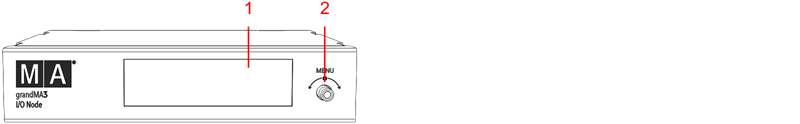

grandMA3 I/O Node 前面パネル
  1. ディスプレイ
  2. ロータリー・ノブ

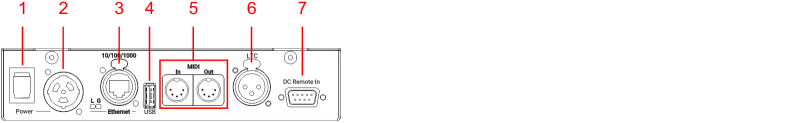

grandMA3 I/O Node 背面パネル
  1. 電源スイッチ
  2. powerCON TRUE1
  3. Ethernet / L (link) および G (gigabit) LED
  4. USB 2.0
  5. MIDI In、Out
  6. LTC
  7. DC Remote In


起動

  1. 機器を開梱してください。
  2. 梱包材や緩衝材を取り外します。
  3. 室内の安定した場所に機器を設置してください。
  4. 以下のようにして grandMA3 I/O Node の電源を投入してください。
    ・powerCON TRUE1 を対応するジャックに挿入します。
    ・主電源プラグを接続します。
    ・電源スイッチを入れます(I の位置)。
    ・電源スイッチが赤点灯します。
    ― または ―
    grandMA3 I/O Node PoE を PoEスイッチまたはPoEインジェクタに接続します。
    ・デバイスが起動します。
  5. 基本設定を行うには、デバイスの前面パネルにあるロータリー・ノブを回します。
  6. grandMA3 I/O Node の電源を切るには、電源スイッチを O の位置にしてください。

ソフトウェアの更新

  1. grandMA3 デバイスを更新するには、www.malighting.com から最新のソフトウェア・バージョンをダウンロードしてください。
  2. grandMA3 Software x.x.x.x というインストーラが必要です。
  3. zip ファイルを展開し、EFI、ma フォルダ、および update.scr ファイルをUSBフラッシュドライブのルート・ディレクトリにコピーします。
  4. そのUSBフラッシュドライブを、デバイスのUSBポートに挿入します。
  5. grandMA3 デバイスの電源を切ります。
  6. grandMA3 デバイスの電源を入れます。
  7. 更新処理中は、画面の指示に従ってください。
重要
デバイスを設定したり、インストールされているソフトウェアの更新やダウングレードを行ったりするには、grandMA3 卓または grandMA3 onPC ソフトウェアがインストールされたPCを使用します。詳しくは、grandMA3 ユーザマニュアル他のMAデバイスの制御 - grandMA3 xPort Nodes、および ソフトウェアの更新ネットワークによる更新 を参照してください。


grandMA3 I/O Node DIN-Rail

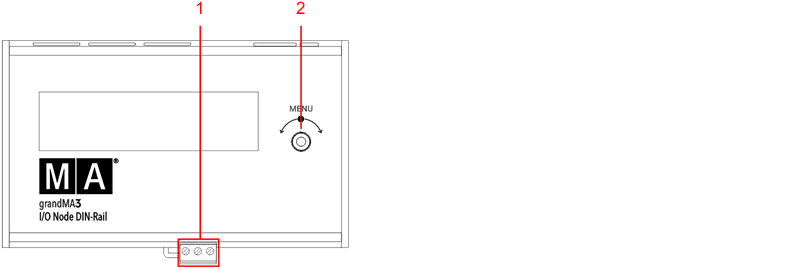

grandMA3 I/O Node DIN-Rail 前面パネル
  1. 端子台
  2. ロータリー・ノブ

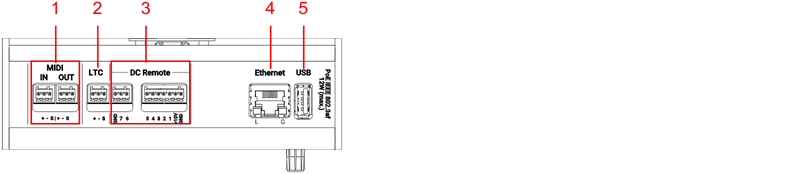

grandMA3 I/O Node DIN-Rail 背面パネル
  1. MIDI In、Out
  2. LTC
  3. DC Remote In
  4. Ethernet / L (link) および G (gigabit) LED
  5. USB 2.0

起動

  1. 機器を開梱してください。
  2. 梱包材や緩衝材を取り外します。
  3. デバイスをレールに取り付けます。詳しくは 設置 を参照してください。
  4. 端子台、PoEスイッチ、またはPoEインジェクタを用いて、grandMA3 I/O Node DIN-Rail を配電網に接続します。
    デバイスが起動します。
  5. 基本設定を行うには、デバイスの前面パネルにあるロータリー・ノブを回します。
  6. grandMA3 I/O Node DIN-Rail の電源を切るには、RJ45コネクタまたは端子台の接続を外してください。

ソフトウェアの更新

  1. grandMA3 デバイスを更新するには、www.malighting.com から最新のソフトウェア・バージョンをダウンロードしてください。
    grandMA3 Software x.x.x.x というインストーラが必要です。
  2. zip ファイルを展開し、EFI、ma フォルダ、および update.scr ファイルをUSBフラッシュドライブのルート・ディレクトリにコピーします。
  3. そのUSBフラッシュドライブを、デバイスのUSBポートに挿入します。
  4. grandMA3 デバイスの電源を切ります。
  5. grandMA3 デバイスの電源を入れます。
  6. 更新処理中は、画面の指示に従ってください。
重要
デバイスを設定したり、インストールされているソフトウェアの更新やダウングレードを行ったりするには、grandMA3 卓または grandMA3 onPC ソフトウェアがインストールされたPCを使用します。詳しくは、grandMA3 ユーザマニュアル他のMAデバイスの制御 - grandMA3 xPort Nodes、および ソフトウェアの更新ネットワークによる更新 を参照してください。
