16 ネットワークとDMXの出力方法
| grandMA3 クイックスタートガイド » 16 ネットワークとDMXの出力方法 | Version 1.9 |
この章では、情報について述べるだけで、ショーに何かを追加することはありません。
ネットワーク上では、複数の grandMA3 ハードウェア・デバイスを接続できます。
これによって、複数のオペレータが同じショーファイルで一緒に作業できます。
また、一部のハードウェアが動作しなくなった場合のバックアップも提供できます。
grandMA3 ネットワークには、2つの方向性があります。
1つは、Windows または Mac のコンピュータ上で grandMA3 onPC ソフトウェアを実行する grandMA3 onPC solution です。
パラメータ/アトリビュートのロックを解除する grandMA3 ハードウェアが無い場合、grandMA3 onPC ソフトウェアからの出力は許可さません。onPC solution では、パラメータは 4,096 に制限されます。これらのパラメータを、システムで利用可能な1024ユニバースのいずれかにパッチできます。Ethernet ポートなしでフィクスチャを制御するには、ネットワーク内のDMXを実際の物理的なDMXユニバース出力に変換できるものが必要です。
もう1つは、主要ハードウェアとして grandMA3 consoles を使用することです。この場合、grandMA3 onPC と組み合わせることも可能です。
grandMA3 consoles の場合、最初からある程度のパラメータが提供されています。パラメータ数は、grandMA3 processing unit を追加することで拡張できます。システムに卓がある場合、これがパラメータを追加する唯一の方法です。grandMA3 ハードウェアの多くには物理DMXポートがあります。これらは、(原則として)DMX入力または出力として使用できます。
セッション
grandMA3 デバイスは、ネットワークスイッチに接続して、IPアドレスを取得している必要があります。その方法に関して、ここでは詳しく説明しません。
次に、セッション を設定する必要があります。セッションには、常にマスター・デバイスが存在します。これは、ステーションと呼ばれるものでなければなりません。これは、セッションを作成して実行できる grandMA3 デバイスです。ネットワーク上の他の grandMA3 ハードウェアがセッションに参加できます。
これは、Network メニュー で管理します。
コントロールバーの
アイコンをクリックするか、Menu キーを押してから Network をクリックしてください。
このメニューには、ネットワーク上にある他の grandMA3 ハードウェアが表示され、それを選択してセッションに招待できます。
grandMA3 ハードウェアでのDMXポートの構成
接続されている grandMA3 ハードウェアのDMXポートは、どのステーションからでも構成できます。
Menu ポップアップを再度開き、今度は Connector Configuration をクリックしてください。
上の画面例では、DMXポートを持つ full-size console を確認できます。onPC には、grandMA3 onPC command wing と接続されている grandMA3 onPC fader wing に対応するポートがあります。grandMA3 onPC ステーションには、最大で2台の grandMA3 onPC fader wing を接続できます。それらのポートは、onPC ステーションの子として表示されます。
ポート構成を持つ(接続されていない) Network Node もあります。
各ポートのセルを編集すると、DMX入出力を行うユニバースを選択できます。
ネットワークによるDMX

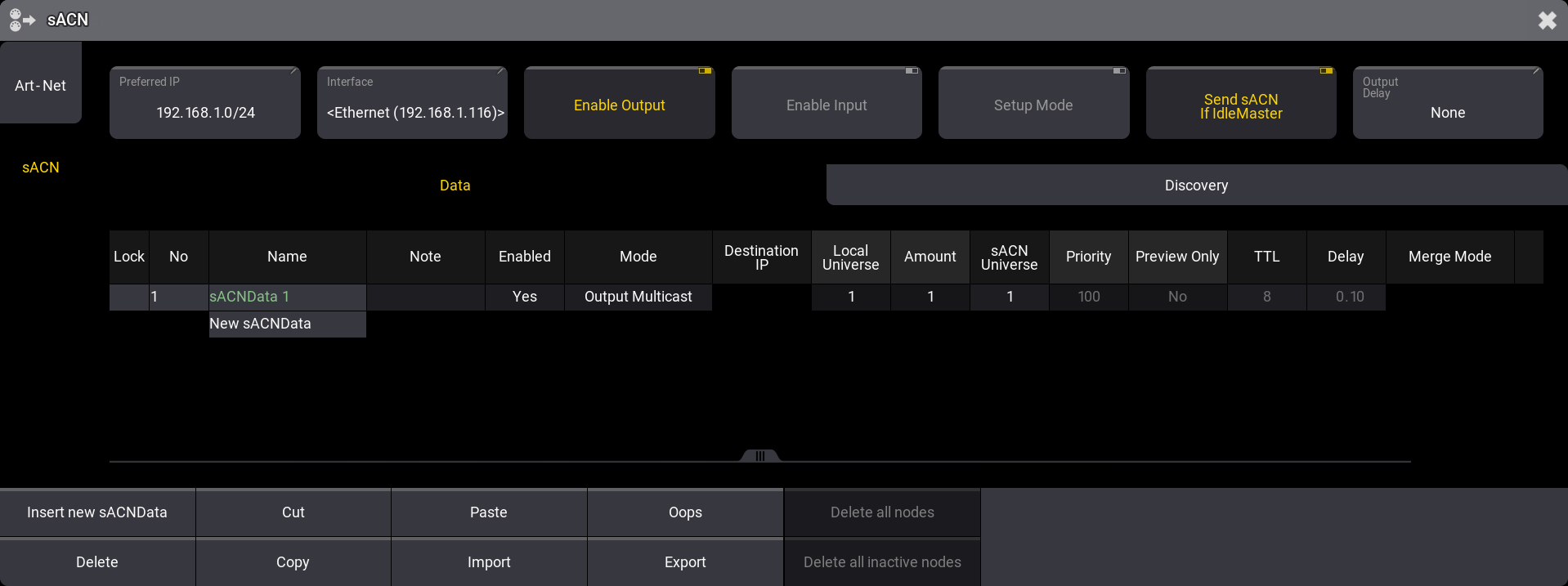

別の選択肢として、Art-Net や sACN を利用してDMXを出力(または入力)する方法もあります。そのためには、Menu ポップアップを再度開き、DMX Protocols をクリックしてください。
左側で、Art-Net または sACN のいずれかを選択できます。
これについては、クイックスタートガイドの範囲を超えるため詳しく説明しません。Art-Net や sACN の詳細については、要約にあるリンクを参照してください。
通常は、任意のユニバースの組み合わせで出力するように grandMA3 システムを設定できます。実際の出力には、Art-Net や sACN に対応した任意のメーカのDMXノードが必用です。また、Art-Net や sACN によってDMXを出力する場合でも、パラメータのロックを解除するには grandMA3 ハードウェアが必要であることに注意してください。
要約
この章では、セッション、パラメータのロック解除、DMXポート、ネットワークの利用など、DMXを出力するために必用なものについて見てきました。
パラメータのロック解除については、パラメータ およびその下位トピックを参照してください。
grandMA3 ハードウェアのラインナップは、MA Lightings のWebサイト で確認できます。
Network メニューについては、ネットワーキング を参照してください。
grandMA3 ハードウェアからの出力設定については、DMXポートの設定 を参照してください。
ネットワークによるDMX出力については、イーサネットDMX およびその下位トピックを参照してください。
以前のクイックスタートガイドではこのトピックが最終章でしたが、レシピに関する新たな章を追加しました。今後も、ガイドの最後に章が追加される可能性があります。これは、ユーザがクイックスタートガイド全体をもう一度に見直さなくても、古いガイドのショーファイルを読み込むだけで、新しい内容について学び続けられるようにするためです。以前の章に新しい情報が含まれていないわけではありまんせが(例: Quickeys の追加)、章を立てた方がよい新機能については最後に追加されます。
このようなわけで、次の章 はレシピについてです。
