Fixture Sheet Settings

grandMA3 ユーザマニュアル » フィクスチャの操作 » Fixture Sheet » Fixture Sheet Settings

Version 2.3

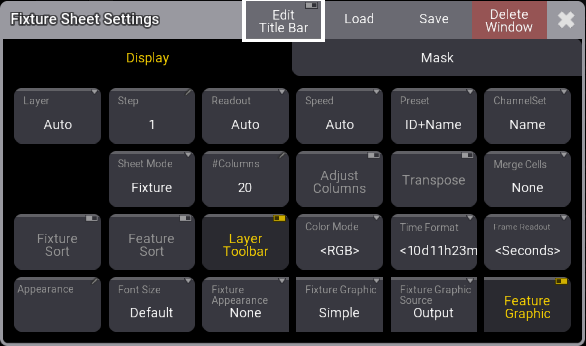

Fixture Sheet Settings メニューを開くには、Fixture Sheet のタイトルバーにあるMAロゴをタップします。

Display タブには以下の設定が含まれます。

• Layer:
  ウィンドウに表示するレイヤを選択します。スワイプボタンでレイヤ一覧を開きます。特別なプロパティとして Auto があり、これによってウィンドウは エンコーダバー で選択されたレイヤに追従します。
• Step:
  表示するステップを選択します。ステップは フェイザー で使用されます。 これは、電卓ポップアップを開くプロパティ入力ボタンです。
• Readout:
  フィクスチャのアトリビュートに対する値の表記法を選択します。スワイプボタンで、以下の選択肢を含む表示タイプの一覧が開きます。
  • Auto:
    シートは、エンコーダバー で選択された表記法に従います。
  • Natural:
    各アトリビュートには Natural な表記法が定義されています。これは Attribute Definition で定義されます。このオプションを選択すると、アトリビュートに定義されているさまざまな表記法が表示されます。
  • Percent:
    0〜100の範囲です。
  • PercentFine:
    0.00〜100.00の範囲です。
  • Physical:
    フィクスチャタイプ定義で指定された物理的範囲を使用します。
  • Decimal8:
    10進数で0〜255の範囲です。
  • Decimal16:
    10進数で0〜65,535の範囲です。
  • Decimal24:
    10進数で0〜16,777,215の範囲です。
  • Hex8:
    16進数で00〜FFの範囲です。
  • Hex16:
    16進数で0000〜FFFFの範囲です。
  • Hex24:
    16進数で000000〜FFFFFFの範囲です。
• Speed:
  Speed 値の表示方法を設定します。選択肢には、Auto (User Profile 設定にしたがう)、Hertz、BPM (ビート/分)、および Seconds があります。
• Preset:
  シート内でプリセット情報をどのように表示するかを指定します。以下の3要素を組み合わせた6つのプロパティがあります。
  • ID:
    プリセットのID番号を表示します。
  • Name:
    プリセットの名前を表示します。
  • Value:
    プリセットに保存されている値を表示します。
• ChannelSet:
  チャンネルセットに含まれる値の表記方法を指定します。以下の3つ選択肢があります。
  • Value:
    値だけを表示します。
  • Value + Name:
    値とチャンネル名を表示します。
  • Name:
    チャンネルセット名のみを表示します。
• Sheet Mode:
  シートの見た目を変えます。以下の4つのモードがあります。
  • Fixture:
    行にフィクスチャ、列にアトリビュートが含まれるマトリックスを示します。
  • Channel:
    フィクスチャが Dimmer アトリビュートを持つタイルとして表示されます。
  • Dimmer+:
    Channel モードに似ていますが、選択したフィーチャグループのアトリビュートも表示されます。IDが連続していない場合や、フィクスチャIDを持たないフィクスチャの IDType が変わった場合、灰色の区切り線が表示されます。このモードでは、フィクスチャのグラフィック表示は可能ですが、フィーチャのグラフィック表示はされません。
  • Sheet/Filter:
    Dimmer+ と似ていますが、シート設定の Mask タブでフィルタが指定されていない限り、すべてのアトリビュートが表示されます。
• #Columns:
  この入力ボタンは、シートに表示する列数を設定します(DMX Sheet を除いて、Transpose と Adjust Columns 設定をオンにする必要があります)。
• Adjust Columns:
  このオン/オフボタンを用いると、シートの列幅がウィンドウのサイズと列数に合わせて調整されます。
• Transpose:
  このオン/オフボタンは、ウィンドウ内の列と行を反転します。
• Merge Cells:
  隣接するセルの値が同じで、それらが同じフィーチャやフィーチャグループに属している場合、1つのセルを結合して表示できます。例えば、R、G、Bの値がすべて100の場合、それらが結合されて1つだけ表示されます。
  • None:
    セルは結合されません。
  • Feature:
    2つ以上の隣接するフィーチャの値が同じ場合、それらを結合して表示します。
  • Feature Group:
    2つ以上の隣接するフィーチャグループの値が同じ場合、それらを結合して表示します。
• Fixture Sort:
  フィクスチャのソートを有効にします。フィクスチャは、それを表示するシートの上部または左側に、選択順にソートされます。
• Feature Sort:
  フィーチャのソートを有効にします。選択されたフィーチャは、それを表示するシート内で他のフィーチャよりも前に移動します。
• Layer Toolbar:
  下部に表示される レイヤ・ツールバー の表示/非表示を切り替えます。ツールバーには各種レイヤが表示されます。
• Color Mode:
  Color Readout を RGB か CMY に切り替えます。デフォルト値は User Profile Settings に従います。ユーザプロファイルの設定は "<>" で囲まれて表示されます。
• Time Format:
  ウィンドウのタイム形式を指定します。ユーザプロファイル で設定されているデフォルトとは異なる形式を選択できます。
• Frame Readout:
  このウィンドウの Frame Readout を定義します。ユーザプロファイル で設定されているデフォルトを上書きするために使用できます。
• Appearance:
  これをタップすると Select Appearance ポップアップが開き、定義されているすべてのアピアランスがリスト表示されます。アピアランスの新規作成も可能です。いずれかを選ぶと、そのアピアランスがウィンドウに適用されます。
• Font Size:
  シート上でのフィクスチャの表示方法を指定します。以下の3つの選択肢があります。
  • None:
    フィクスチャのアピアランスは表示されません。
  • Enabled:
    フィクスチャタイプのアピアランスが表示されます。
  • Graphic:
    アピアランスは、出力に合わせて色付きの背景で表示されます。
• Fixture Appearance:
  シート上でのフィクスチャの表示方法を指定します。以下の3つの選択肢があります。
  • None:
    フィクスチャのアピアランスは表示されません。
  • Enabled:
    フィクスチャタイプのアピアランスが表示されます。
  • Graphic:
    アピアランスは、出力に合わせて色付きの背景で表示されます。
• Fixture Graphic:
  フィクスチャ・グラフィックを表示するシートで、Name 列の前に表示するグラフィックを指定します。Name 列のサイズを非常に小さくすると、グラフィックは非表示になります。この設定には以下の選択肢があります。
  • None:
    グラフィックを表示しません。
  • Flip:
    Position アトリビュートを持つフィクスチャに対して、Name 列の左側にフリップ・インジケータを表示します。
  • Simple:
    Color と Dimmer 値の組み合わせによる単純な四角形を Name 列の左側に表示します。
  • Gobo:
    Simple グラフィックにゴボイメージを組み合わせて表示します。一度に1つのゴボホイールのゴボしか表示されません。どのゴボが表示されるかは、ゴボホイールの順番で決まります。例えば、ゴボ1が Open に設定されている場合は、ゴボ2のものが表示されます。
• Fixture Graphic Source:
  どの値を視覚化するかを指定します。以下の4つの選択肢があります。

  • Auto: 値は、レイヤ・ツールバーで選択したレイヤに応じて視覚化されます。
  • Value: アイコンには、Absolute レイヤと Relative レイヤの出力が表示されます。
  • Output: 値は、Output レイヤに従って視覚化されます。
  • DMX: 値は、結果のDMX値として視覚化されます。
• Feature Graphic:
  フィーチャを表示するシートで、各フィーチャの横にある小さなグラフィックを表示/非表示にします。

Mask タブには以下の設定が含まれています。

• Show ID Type:
  シート上でフィクスチャのIDタイプを表示します。この設定は、Sheet Mode が Fixture と異なる場合にのみ有効です。
• Show Fixture Name:
  シート上でフィクスチャ名を表示します。この設定は、Fixture Sheet で Sheet Mode が Fixture と異なる場合にのみ適用されます。Sequence Sheet では、Track Sheet が有効になっている場合にのみ適用されます。
• Hide Subfixtures:
  サブフィクスチャは Fixture Sheet に表示されません。
• Sorted By:
  シートのソート方法を指定します。以下の2つの選択肢があります。
  • FID:
    シートはFIDによってソートされます。
  • CID:
    シートはCIDによってソートされます。
• Group By ID Type:
  シートがIDタイプ別に整理され、同じIDタイプのフィクスチャがグループ化されます。

---

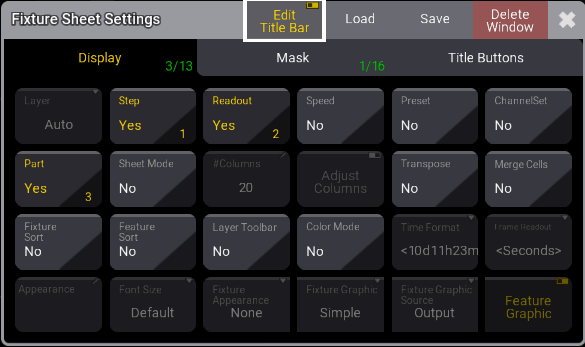

タイトルバーのボタンの表示/非表示を切り替えるには、Edit Title Bar をタップします。

Display タブで、Fixture Sheet のタイトルバーに表示したいボタンをタップし、Yes に切り替えます。詳しくは タイトルバーの設定 を参照してください。
