エンコーダ・ツールバー

grandMA3 ユーザマニュアル » ワークスペース » エンコーダバー » エンコーダ・ツールバー Version 2.3

エンコーダ・ツールバー(Encoder Toolbar)は、エンコーダバーで最も大きな部分を占めています。エンコーダ・ツールバーは状況に依存していて、種々のエディタが有効になると、それに応じたコントロールが表示されます。デフォルトでは、アトリビュート・エンコーダ情報へのアクセスと表示のためのコントロールが提供されます。

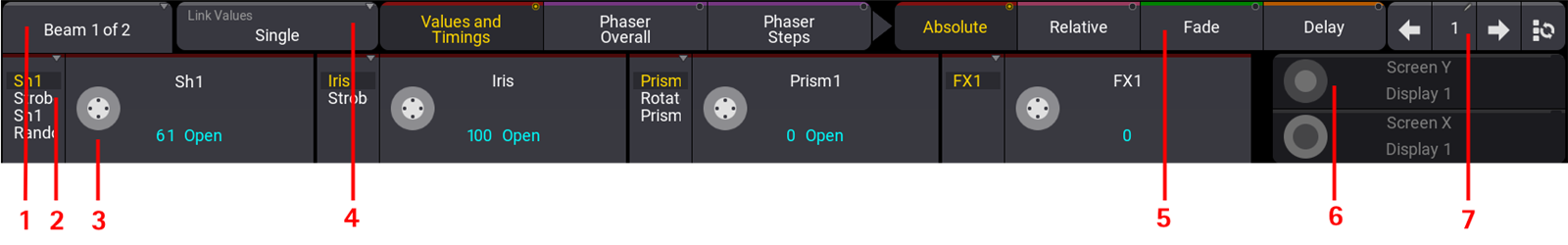

エンコーダ・ツールバー

エンコーダ・ツールバーで利用できるアトリビュート・コントロールには、以下のものがあります。

  1. エンコーダ・ページ: このボタンには、現在のフィーチャ名が表示されます。また、現在のエンコーダ・バンクで利用可能なページ総数も示されます。
    タップして順に切り替えるか、スワイプで開くポップアップによって、利用可能なフィーチャを選べます。
    エンコーダ・ページはカスタマイズできます。詳しくは Encoder Bar プール を参照してください。
    フィーチャやフィーチャグループについては、Feature グループ を参照してください。
  2. アトリビュートのチャンネル機能: これらのボタンには、右側に直接表示されるアトリビュートの、現在のチャンネル機能が表示されます。また利用可能な場合、追加のチャンネル機能も表示されます。
    利用可能なサブアトリビュートは、タップして順に切り替えるか、スワイプで開くポップアップから選べます。
  3. アトリビュート・エンコーダ表示: これらのボタンには、エンコーダに現在リンクされているアトリビュート名と、それらのアトリビュート値が表示されます。
    エンコーダ・アイコンの中央には、現在の分解能を表すシンボルが表示されます。詳しくは エンコーダの分解能 を参照してください。電卓を開くには、アトリビュート名やアトリビュート値部分をタップしてください。
    アトリビュートやサブアトリビュートについては、Attribute Definitions を参照してください。
    仮想エンコーダを回すためのジェスチャについては、タッチ操作 を参照してください。
  4. Link ボタン: 同じ値、タイミング、フェイザー、または分解能の調整を、複数のアトリビュートに同時適用するために、Link ボタンには、その適用先となるアトリビュートを指定するためのいくつかの選択肢があります。Link ボタンについては、後述 を参照してください。
  5. レイヤ・ツールバー: デフォルトのレイヤは Absolute です。任意のレイヤ・ボタンをタップすると、アトリビュート・エンコーダでそのレイヤにアクセスできます。詳しくは 後述 を参照してください。
  6. 画面エンコーダ: 現在の User Profile Settings で Screen Encoder が有効になっている場合、この領域には画面エンコーダの基本機能が表示されます。Screen Encoder が無効になっている場合は、5番目のデュアルエンコーダが他の4つのエンコーダと同様に機能し、この領域に表示されます。画面エンコーダについては、ユーザ設定 を参照してください。
    ヒント
    User Profile Settings で Screen Encoder を No に設定すると、アトリビュートを制御するための5番目のエンコーダが有効になります。
  7. ステップバー: 左/右矢印ボタンによって、プログラマのフェイザー・ステップ間を移動できます。ステップ番号ボタンは、プログラマの現在のフェイザー・ステップを表示しています。これをタップすると、特定のステップを選ぶための電卓が開きます。右矢印の右にあるボタン()をタップすると、すべてのフェイザー・ステップが選択されます。フェイザー・ステップについては、フェイザー を参照してください。

Link ボタン

Link ボタンは、レイヤ・ツールバーの各レイヤに対するリンク設定や、エンコーダの分解能を保持しています。Link ボタンのテキストは自動的に更新され、現在のレイヤタイプのリンク設定が表示されます。利用可能なリンク設定は、以下の通りです。

  • Single:
    1つのエンコーダで行われた調整は、そのエンコーダのアトリビュートにのみ適用されます。
  • Feature:
    フィーチャ内の1つのエンコーダで行われた調整は、そのフィーチャ内のすべてのアトリビュートに対して同時に適用されます。
  • AtFilter: 1つのエンコーダで行われた調整は、At Filter で現在有効なすべてのアトリビュートに対して同時に適用されます。
  • Active Only ():
    有効にすると、プログラマでアクティブな値を持つアトリビュートのみが新しい値を取得します。
  • MultiStep Only ():
    有効にすると、新しい値は2つ以上のアクティブなステップを持つアトリビュートにのみ適用されます。

Link Values

Value レイヤには以下のものがあります。

  • Absolute
  • Relative

Value レイヤが選択されている場合、利用可能なリンクは、Link Values をタップして順に切り替えるか、スワイプで開くポップアップから選べます。Value レイヤで利用可能なリンクの選択肢は以下の通りです。

  • Single
  • Feature

Link Timing

Timing レイヤには以下のものがあります。

  • Fade
  • Delay

Timing レイヤが選択されている場合、利用可能なリンクは、Link Timing をタップして順に切り替えるか、スワイプで開くポップアップから選べます。Timing レイヤで利用可能なリンクの選択肢は以下の通りです。

  • Single
  • Feature
  • AtFilter

Link Phasers

Overall

Overall Phaser レイヤには以下のものが含まれています。

  • Speed
  • SpeedMaster
  • Phase
  • Measure

Steps

Phaser Step 関連のレイヤには以下のものが含まれています。

  • Accel
  • Decel
  • Transition
  • Width

Phaser Overall と Phaser Steps

Phaser レイヤが選択されている場合、利用可能なリンクは、Link Phaser をタップして順に切り替えるか、スワイプで開くポップアップから選べます。Phaser レイヤで利用可能なリンクの選択肢は以下の通りです。

  • Single
  • Feature
  • AtFilter
  • Active Only
  • MultiStep Only

Link Resolution

MA キーを押している間、Link ボタンは Link Resolution に変わります。利用可能なリンクは、このボタンをタップして順に切り替えるか、スワイプで開くポップアップから選べます。エンコーダの分解能に対して利用可能なリンクの選択肢は以下の通りです。

  • Single
  • FeatureGroup

レイヤ・ツールバー

プリセットとキューは、アトリビュートごとに複数レイヤのデータを保存したり呼び出したりできます。レイヤ・ツールバーでは、利用可能なすべてのレイヤにアクセスできます。レイヤは色分けされています。アトリビュート・エンコーダ表示、エンコーダ・バンク・ボタン、Fixture Sheet、および Sequence Sheet で色が一致しているマーカとテキスト背景は、対応するレイヤでアクティブまたは保存されたデータを示しています。詳しくは 色表示 を参照してください。

レイヤ・ツールバーでボタンをタップすると、そのレイヤのデータにアクセスできます。また、アトリビュート・エンコーダや、Layer 選択が Auto に設定されているシートには、そのレイヤが表示されます。Value および Timing レイヤについては プログラマとは を、Phaser レイヤについては フェイザー を参照してください。また GridPosition を用いた MAgic プリセットの作成については、プリセットの新規作成 を参照してください。

プログラマをクリアすると、アトリビュート・エンコーダとチャンネル機能表示の上部にあるバーが灰色になります。選択されたレイヤグループは、Values and Timings の Absolute レイヤに戻ります。Phaser Overall および Phaser Steps のレイヤ・セレクションは、プログラマのクリア後も選択されたままです。セレクションが変わると、現在のセレクションで利用できるアトリビュートとチャンネル機能の上部にあるバーの色が変わります。この色は、レイヤ・ツールバーの現在のレイヤ色と連動しています。
デュアルエンコーダのLED照光色もこれにしたがいます。

ヒント
フェイザーに関連する各レイヤの色は、カラーテーマの "ProgLayer" カラーグループで変更できます。詳しくは カラーテーマ を参照してください。
