GDTFのインポート

grandMA3 ユーザマニュアル » フィクスチャタイプ » フィクスチャタイプのインポート » GDTFのインポート Version 2.3

フィクスチャタイプの記述を含むGDTFファイル(General Device Type Format)をインポートします。GDTFはフィクスチャのデジタル・フットプリントを提供します。詳しくは https://gdtf-share.com をご覧ください。

GDTFファイルは、以下の内容を含む zip ファイルです。

  • 説明
  • ジオメトリ・データ
  • ゴボイメージ

GDTFの詳細については、DIN specification 15800:2022 (www.beuth.de/de/technische-regel/din-spec-15800/349717520) を参照してください。

卓から、またはワールドサーバから直接GDTFをインポート

ワールドサーバ へのアクティブな接続がある場合、grandMA3 Fixture Share および GDTF ライブラリに直接アクセスできます。

  1. Menu を押してメニューを開きます。
  2. Patch をタップして Patch メニューを開きます。
  3. ウィンドウの左側で、Fixture Types をタップします。
  4. ウィンドウの下部にある Import をタップします。Select fixture type to import ポップアップが開きます。
  5. Share ボタン を有効にすると、GDTF Share ライブラリからの全フィクスチャタイプが一覧表示されます。

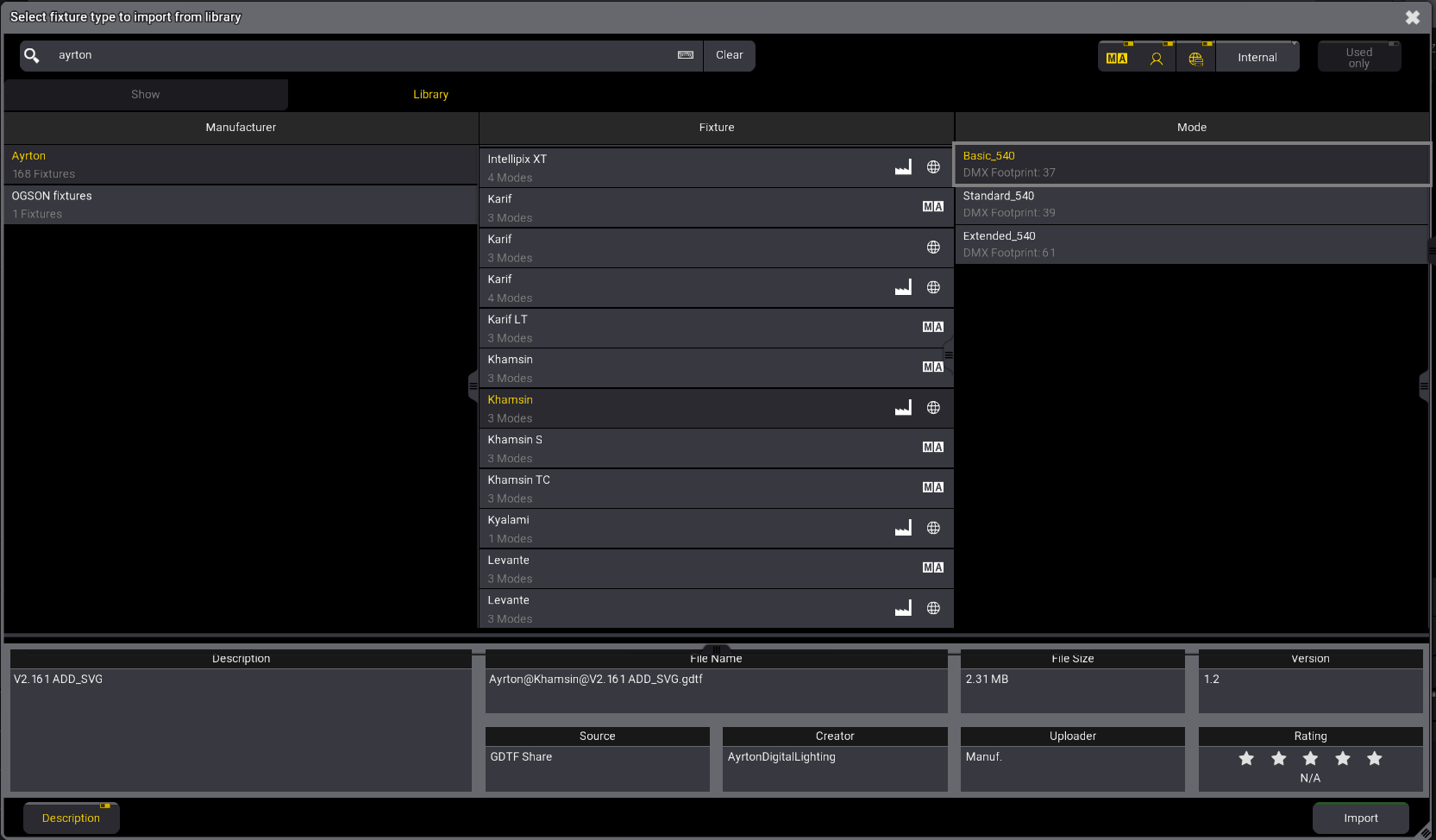

Select fixture to import from library ポップアップ
  1. フィクスチャタイプを選択し、Import をタップしてください。フィクスチャがフィクスチャタイプ・リストにインポートされ、パッチできるようになります。

インポートしたいフィクスチャタイプに関する詳細情報を表示するには、Description を有効にします。



フラッシュドライブからGDTFをインポート

フィクスチャは、USBフラッシュドライブにエクスポートできます。ワールドサーバにアクセスできない場合でも、フィクスチャをショーファイルにインポートできます。

  1. www.gdtf-share.com でGDTFファイルをダウンロードするか、USBフラッシュドライブにエクスポートします(ステップ4に進む)。
  2. ファイルはダウンロード・フォルダにあります。
  3. GDTFファイルをUSBフラッシュドライブにコピーします。GDTFフィクスチャタイプのデフォルトパスは、/grandMA3/gma3_library/fixturetypes です。
  4. USBフラッシュドライブを卓に挿入します。
  5. Patch ダイアログを開き、Fixture Types をタップします。
  6. Import をタップします。
    Select fixture type to import from library ポップアップが開きます。

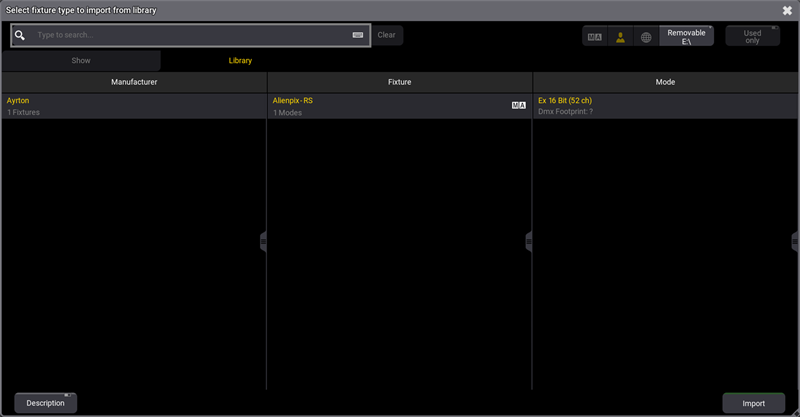

Select fixture type to import from library ポップアップ - USBドライブを選択
  1. 右上隅のボタンで、GDTFファイルを含むUSBフラッシュドライブを選択します。
  2. 目的のフィクスチャタイプを選択します。
  3. Import をタップしてください。フィクスチャがフィクスチャタイプ・リストにインポートされ、パッチできるようになります。
ヒント
ファイルが機能するには、拡張子が .gdtf または .GDTF でなければなりません。

パッチの方法については、ショーへのフィクスチャ追加 を参照してください。
