Color プリセットタイプビュー

Color プリセットタイプビューに移るには、プリセットタイプバーで Color をタップします。
― または ―
を押しながら 3 を押してください(プリセットタイプ4 = Color)。

Color プリセットタイプビューは、選択されているフィクスチャが Color アトリビュートを持つ場合にのみ有効です。

このビューには、Picker、Fader、Swatchbook という三つのデフォルトのタブがあります。
またフィクスチャタイプによっては、追加の Raw Color ビューがあります。

Color Effects ビュー を画面1で開くには、タイトルバーの をタップします。
選択されているフィクスチャでエフェクトが動作している場合、Color プリセットタイプビューがエフェクトモードに変わり、タイトルバーが青になります。

Picker ビュー

Picker ビューは、Color プリセットタイプビューの最初のタブです。

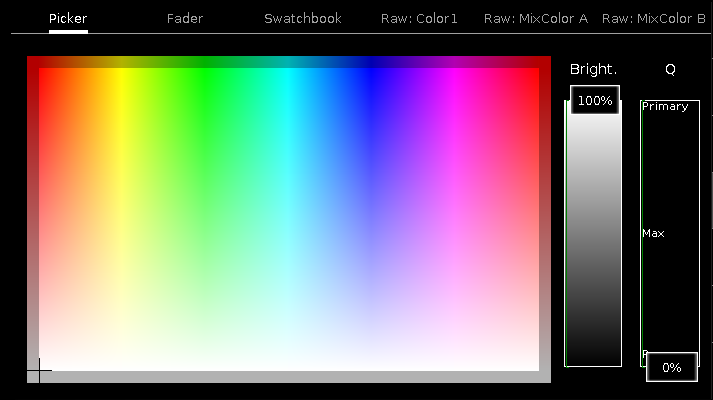

Figure 1: Picker ビュー

このビューでは、Color Picker を用いて色を設定できます。

Color Mix または Color Wheels のすべてのアトリビュートにアクセスできます。

Picker のx軸は、色相を0〜360度で表しています。
またy軸は、彩度を0〜100%で表しています。

十字線は、選択されている色を示しています。

明度を変更するには、Bright. フェーダを上下に動かしてください。

選択した色を、主にどの Color アトリビュートから作るかを選ぶには、Q フェーダを上下に動かしてください。

Primary = RGBアトリビュートでのみ色を作ります。
Max = RGBアトリビュートと、可能なら付加的なアトリビュート(例: ホワイト、アンバーなど)との混合で色を作ります。
Pure = 主に付加的なアトリビュートによって色を作ります。

Fader ビュー

Fader ビューは、Color プリセットタイプビューの2番目のタブです。

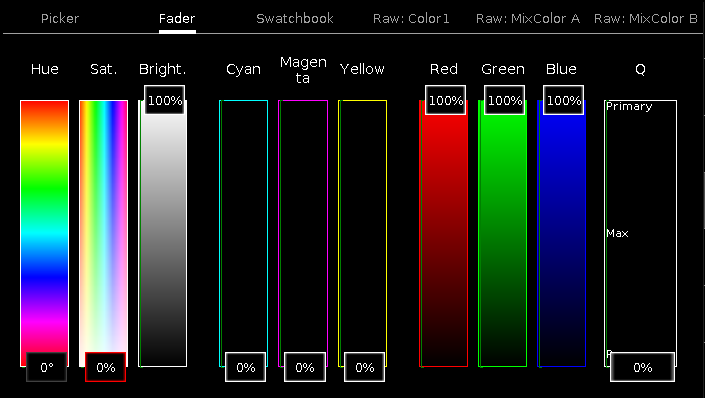

Figure 2: Fader ビュー

このビューでは、フェーダを用いて色を設定できます。
色の混合には3種類の方法があり、それぞれに3本のフェーダがあります。

1. Hue - Sat. - Bright.
1番目のフェーダでは、色相を度単位で表しています。
2番目のフェーダでは、彩度をパーセントで表しています。
3番目のフェーダでは、明度をパーセントで表しています。

2. Cyan - Magenta - Yellow
1番目のフェーダでは、シアンの割合をパーセントで表しています。
2番目のフェーダでは、マゼンタの割合をパーセントで表しています。
3番目のフェーダでは、イエローの割合をパーセントで表しています。

3. Red - Green - Blue
1番目のフェーダでは、赤の割合をパーセントで表しています。
2番目のフェーダでは、緑の割合をパーセントで表しています。
3番目のフェーダでは、青の割合をパーセントで表しています。

選択した色を、主にどの Color アトリビュートから作るかを選ぶには、Q フェーダを上下に動かしてください。

Swatchbook ビュー

Swatchbook ビューは、Color プリセットタイプビューの3番目のタブです。

Figure 3: Swatchbook ビュー

このビューでは、Swatchbook (色見本)から色を選択します。

このビューには、Swatchbook および Color という二つのテーブルがあります。

1. Swatchbook テーブル
このテーブルには、No. と Name という二つの列項目があります。
No. 列には、Swatchbook の番号が表示されます。
Name 列には、Swatchbook の名前が表示されます。

2. Color テーブル
このテーブルには、No.、Name、Key および Color という四つの列項目があります。
No. 列には、行番号が表示されます。
Name 列には、色名が表示されます。
Key 列には、Swatchbook での色キーが表示されます。
Color 列には、RGB値とともにその色が表示されます。

Raw Color ビュー

Color プリセットタイプビューの Raw Color ビューは、フィクスチャタイプに応じて4番目以降のタブから始まります。

Figure 4: Raw Color ビュー

Raw Color ビューでは、生の Color チャンネル値をパーセントで設定します。

すべての CMY フィクスチャは、反転されたRGBとして表示されます。

Color チャンネルのDMX値を設定するには、スライダーを上下に動かしてください。

エンコーダバー機能

Color プリセットタイプビューのエンコーダバーは、選択されているビューに応じて変わります。

Color Picker および Color Fader エンコーダバー

デフォルトのエンコーダ・スピードでは、値の小数部が変わりません。
を押してスピードを "slow" に切り替えると、少数部を変更できます。 また キーを押しながら を押してスピードを "ultra slow" に切り替えると、DMXの１ステップと等しくなります。

Figure 5: Color Picker および Color Fader エンコーダバー

エンコーダの副機能を用いるには、 キーを押しながら操作します。
電卓ビュー を開くには、エンコーダを押してください。

Hue または Red:
色の Hue または Red を設定するには、エンコーダを左右に回します。

Saturation または Green:
色の Saturation または Green を設定するには、エンコーダを左右に回します。

Brightness または Blue:
色の Brightness または Blue を設定するには、エンコーダを左右に回します。

Q:
Q フェーダをコントロールするには、エンコーダを左右に回します。

Swatchbook エンコーダバー

Color プリセットタイプビューとして Swatchbook が選ばれている場合、Swatchbook エンコーダバーが表示されます。


Figure 6: Swatchbook エンコーダバー

Scroll Swatchbook:
Swatchbook テーブルをスクロールするには、エンコーダを左右に回します。

Scroll Color:
Color テーブルをスクロールするには、エンコーダを左右に回します。
色を選択するには、エンコーダを押してください。
