DCリモート入力の接続
grandMA3 卓、onPC command wings、および I/O Node で DCリモート入力を利用するには、光バリアセンサや押しボタンなどのメーク接点スイッチを接続します。
詳しくは Remote キーワード、リモート入出力、および DMXポートの設定 を参照してください。
ヒント
セッション内で最大64の入力チャンネルを使用できます。
セッション内で最大64の入力チャンネルを使用できます。
ヒント
ポテンショメータ(0〜+10V DC)を接続した grandMA3 卓や I/O Node によって、Master Fader を連続的に変化させることができます。
onPC 製品では、オン/オフは切り替えられますが、フェードはしません。
ポテンショメータ(0〜+10V DC)を接続した grandMA3 卓や I/O Node によって、Master Fader を連続的に変化させることができます。
onPC 製品では、オン/オフは切り替えられますが、フェードはしません。
- アナログ入力番号1に対応する動作をさせるには、スイッチを構成するか、ピン1に外部電源から最大+ 10V DC の電圧を印加します。
- 推奨抵抗値は、5〜10kΩです。
- DCリモートを利用するには、対応する入力ピンに電圧信号(最大+ 10V DC)を印加します。詳しくは後述のピン配置図を参照してください。
スイッチを構成するには、以下の2通りの方法があります。
- grandMA3 卓または I/O Node のピン5からの +10V DC を利用。
― または ―
grandMA3 onPC command wing や command wing XT では +5V DC を利用。 - 外部電源(grandMA3 卓または I/O Node では +10V DC、grandMA3 onPC command wing および command wing XT では +5V DC)から供給、電源グランドは機器の共通グランドピンに接続。
+10V DC電源を、無電圧接点(スイッチ、ブザー、人感センサ、その他の接点デバイス)を介して、入力ピン1〜4または6〜8に接続してください。
回路例
- grandMA3 卓または I/O Node にポテンショメータ(0〜+10V DC)を接続
- grandMA3 卓または I/O Node でのスイッチ構成(+10V DC)
- grandMA3 onPC command wing および command wing XT でのスイッチ構成(+5V DC)
重要
grandMA3 卓または I/O Node のピン配置:
grandMA2 卓または I/O Node には 9ピンD-sub コネクタがあり、7つのリモート入力が可能です。
ピン1 〜 4 = 入力チャンネル1、2、3、4
ピン5 = +10V DC : grandMA3 卓または I/O Node / +5V DC : grandMA3 onPC command wing および command wing XT
ピン6 〜 8 = 入力チャンネル5、6、 7
ピン9 = 共通グランド
grandMA3 卓または I/O Node のピン配置:
grandMA2 卓または I/O Node には 9ピンD-sub コネクタがあり、7つのリモート入力が可能です。
ピン1 〜 4 = 入力チャンネル1、2、3、4
ピン5 = +10V DC : grandMA3 卓または I/O Node / +5V DC : grandMA3 onPC command wing および command wing XT
ピン6 〜 8 = 入力チャンネル5、6、 7
ピン9 = 共通グランド

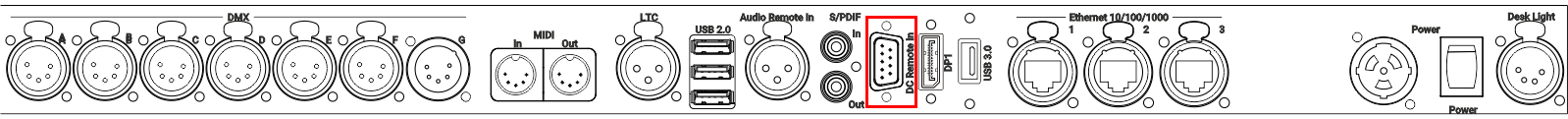

- D-sub プラグを、背面パネルの DC Remote In コネクタに接続してください。
DCリモート入力が接続されます。
D-Sub コネクタのピン配置については、コネクタのピン配置 を参照してください。
