MIDIの接続

grandMA3 ユーザマニュアル » 最初のステップ » MIDIの接続 Version 2.3

MIDIコネクタは、MIDIの入出力に利用できます(例: 音響エンジニアへのMIDIタイムコード送信)。

Location of MIDI Connectors on Different Products

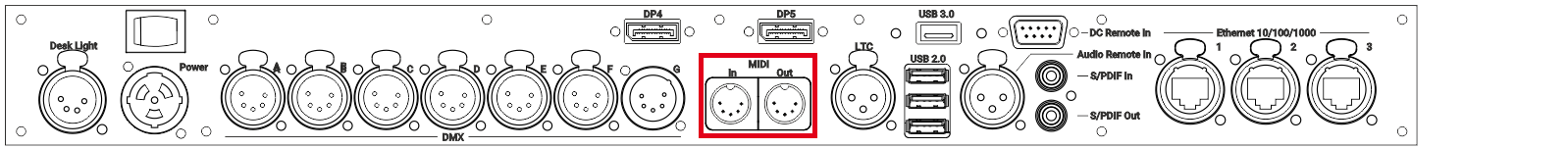

grandMA3 full-size (CRV) および light (CRV) 背面パネル - MIDI

grandMA3 compact (XT) 背面パネル - MIDI

grandMA3 onPC command wing (XT) 背面パネル - MIDI

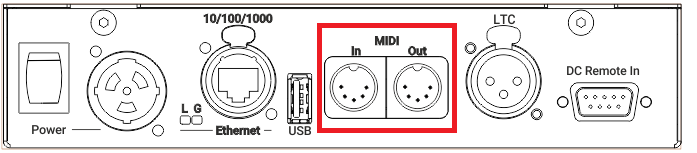

grandMA3 I/O Node 背面パネル - MIDI

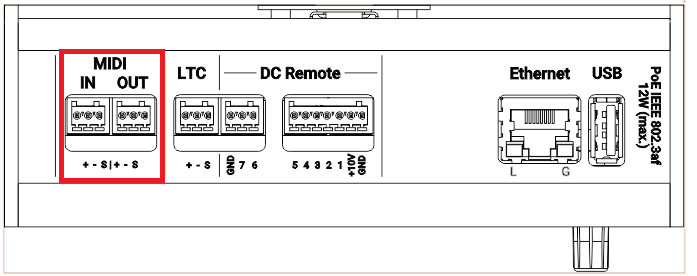

grandMA3 I/O Node DIN-Rail 上部パネル - MIDI
ヒント
DIN および Euroblock コネクタのピン配置については、コネクタのピン配置 を参照してください。

MIDI Mode の設定

MIDIリモートの設定については、リモート入出力 の MIDI Data Mode セクションを参照してください。

grandMA3 デバイスごとにMIDIポート設定を行うには、Output Configuration を参照してください。



  1. Output Configuration ウィンドウにアクセスするには、Menu を押してから Connector Configuration をタップします。

― または ―

  1. コマンドラインで以下のように入力してメニューを開きます。
User name[Fixture]>Menu "ConnectorConfig"
  1. モードを選択するには、MIDI Data Mode を長押しするか右クリックしてください。ポップアップが開きます。
  2. In、Out、または Through を選んでMIDIの方向を設定します。
  3. MIDIソースを、卓の背面パネルにある DIN コネクタ に接続してください。
ヒント
MIDI Mode の 'Through' では、MIDIノート、MIDIコントロールチェンジ、およびMIDIプログラム・チェンジを受信して転送します。
