クイックスタート

grandMA3 I/O Node

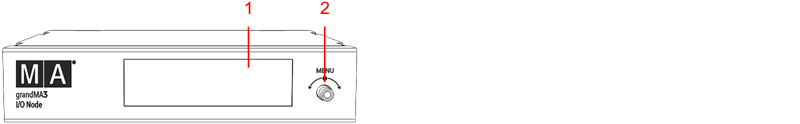

1. ディスプレイ
2. ロータリー・ノブ

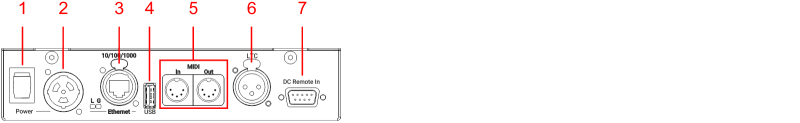

1. 電源スイッチ
2. powerCON TRUE1
3. Ethernet / L (link) および G (gigabit) LED
4. USB 2.0
5. MIDI In、Out
6. LTC
7. DC Remote In

起動

1. 機器を開梱してください。
2. 梱包材や緩衝材を取り外します。
3. 室内の安定した場所に機器を設置してください。
4. 以下のようにして grandMA3 I/O Node の電源を投入してください。
   ・powerCON TRUE1 を対応するジャックに挿入します。
   ・主電源プラグを接続します。
   ・電源スイッチを入れます(I の位置)。
   ・電源スイッチが赤点灯します。
   ― または ―
   grandMA3 I/O Node PoE を PoEスイッチまたはPoEインジェクタに接続します。
   ・デバイスが起動します。
5. 基本設定を行うには、デバイスの前面パネルにあるロータリー・ノブを回します。
6. grandMA3 I/O Node の電源を切るには、電源スイッチを O の位置にしてください。

ソフトウェアの更新

1. grandMA3 デバイスを更新するには、www.malighting.com から最新のソフトウェア・バージョンをダウンロードしてください。
2. grandMA3 Software x.x.x.x というインストーラが必要です。
3. zip ファイルを展開し、EFI、ma フォルダ、および update.scr ファイルをUSBフラッシュドライブのルート・ディレクトリにコピーします。
4. そのUSBフラッシュドライブを、デバイスのUSBポートに挿入します。
5. grandMA3 デバイスの電源を切ります。
6. grandMA3 デバイスの電源を入れます。
7. 更新処理中は、画面の指示に従ってください。

重要 デバイスを設定したり、インストールされているソフトウェアの更新やダウングレードを行ったりするには、grandMA3 卓または grandMA3 onPC ソフトウェアがインストールされたPCを使用します。詳しくは、grandMA3 ユーザマニュアル の 他のMAデバイスの制御 - grandMA3 xPort Nodes、および ソフトウェアの更新、ネットワークによる更新 を参照してください。

grandMA3 I/O Node DIN-Rail

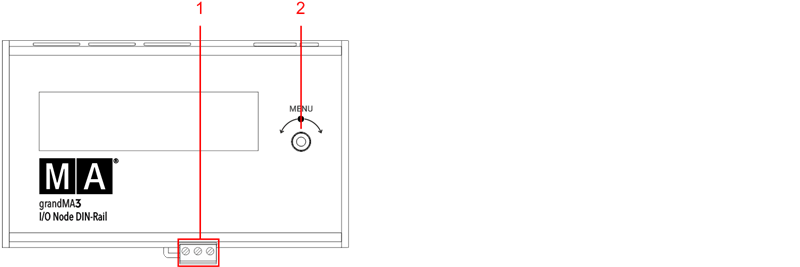

1. 端子台
2. ロータリー・ノブ

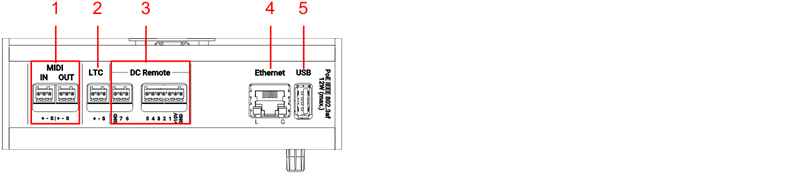

1. MIDI In、Out
2. LTC
3. DC Remote In
4. Ethernet / L (link) および G (gigabit) LED
5. USB 2.0

起動

1. 機器を開梱してください。
2. 梱包材や緩衝材を取り外します。
3. デバイスをレールに取り付けます。詳しくは 設置 を参照してください。
4. 端子台、PoEスイッチ、またはPoEインジェクタを用いて、grandMA3 I/O Node DIN-Rail を配電網に接続します。
   デバイスが起動します。
5. 基本設定を行うには、デバイスの前面パネルにあるロータリー・ノブを回します。
6. grandMA3 I/O Node DIN-Rail の電源を切るには、RJ45コネクタまたは端子台の接続を外してください。

ソフトウェアの更新

1. grandMA3 デバイスを更新するには、www.malighting.com から最新のソフトウェア・バージョンをダウンロードしてください。
   grandMA3 Software x.x.x.x というインストーラが必要です。
2. zip ファイルを展開し、EFI、ma フォルダ、および update.scr ファイルをUSBフラッシュドライブのルート・ディレクトリにコピーします。
3. そのUSBフラッシュドライブを、デバイスのUSBポートに挿入します。
4. grandMA3 デバイスの電源を切ります。
5. grandMA3 デバイスの電源を入れます。
6. 更新処理中は、画面の指示に従ってください。

重要 デバイスを設定したり、インストールされているソフトウェアの更新やダウングレードを行ったりするには、grandMA3 卓または grandMA3 onPC ソフトウェアがインストールされたPCを使用します。詳しくは、grandMA3 ユーザマニュアル の 他のMAデバイスの制御 - grandMA3 xPort Nodes、および ソフトウェアの更新、ネットワークによる更新 を参照してください。
