外部接続

Version 2.2

外部接続によって、タイムコード・スロットは、SMPTE/LTC、MIDIタイムコード、および ArtTimeCode からのタイムソースを受信できます。また、タイムコード・スロット・ジェネレータからSMPTE/LTCやMIDIタイムコードを送信することも可能です。

受信信号が正しく構成され、それが受け入れられると、タイムコード・スロットに小さなアイコンと再生アイコンで信号の種類が表示されます。

上の例は、スロット1にSMPT 信号、スロット2にMIDI信号、スロット3に ArtTimeCode 信号がある Timecode Slot プールを示しています。受信したタイムは、プール・オブジェクトの下部に緑で表示されます。

SMPTE/LTCとMIDIタイムコードの設定

タイム信号を送受信するには、物理的な接続が必要です。方法については、LTCの接続および MIDIの接続を参照してください。

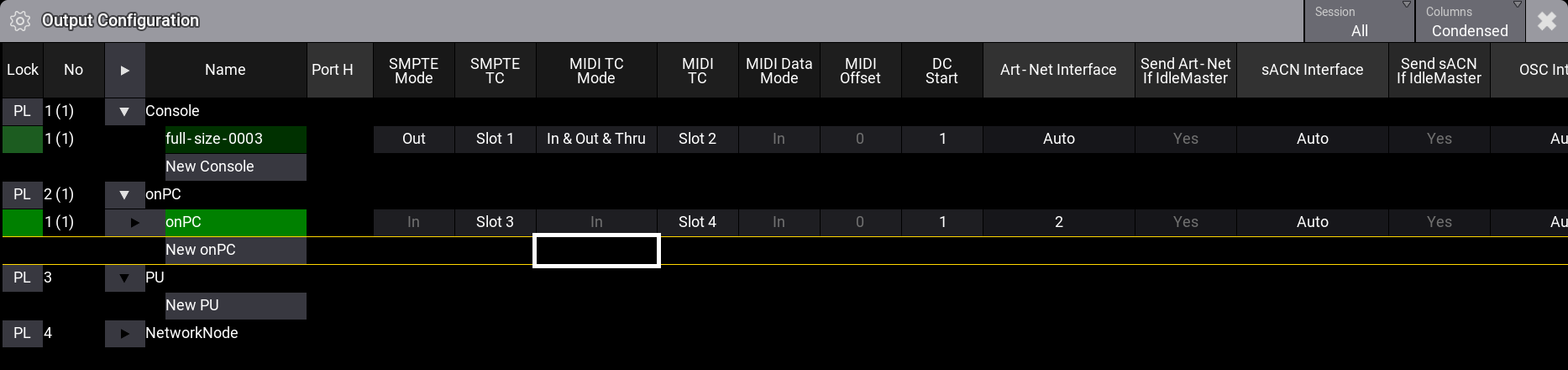

接続が終わったら、次は Output Configuration にアクセスします。

メニューを開くには、Control Bar の歯車アイコン()をタップするか、Menu を押します。そして、Connector Configuration をタップしてください。

このメニューでは、タイムコードに関係する4つの列があります。

SMPTE Mode:
このモードには、切り替え可能な2つの選択肢があります。
- In:
  ステーションにある LTC という3ピンのメス型XLRコネクタは、SMTPEタイムコード信号を受信するために用いられます。
- Out:
  ステーションにある LTC という3ピンのメス型XLRコネクタは、SMPTEタイム信号を送信するために用いられます。
SMPTE TC:
物理ポートが関連するタイムコード・スロットを選択するために用いられます。
MIDI TC Mode:
このモードには、小さな Select MIDI TC Mode ポップアップで編集・選択できる3つの選択肢があります。
- In:
  ステーションにある MIDI In という5ピンのDINコネクタは、入力MIDIタイムコード信号を受信します。
- Out:
  ステーションにある MIDI Out という5ピンのDINコネクタは、送信MIDIタイムコード信号を送信します。
- In & Out & Thru:
  MIDI In コネクタはMIDIタイムコード信号を受信し、MIDI Out ポートから出力します。システムは、MIDI Out ポートから送信するMIDIタイムコード信号を生成することもできます。
MIDI TC:
物理ポートが関連するタイムコード・スロットを選択するために用いられます。

複数のステーションが同じタイムコード・スロットに関連する信号を受信できます。最初に信号を受信したデバイスが、スロットでリッスンするデバイスとなります。複数のステーションが Out モードの場合、マスターがタイムコード信号を送信します。

Timecode Slot Settings には、スロットのタイム信号を提供するステーションの Source IP アドレスが表示されます。

Source IP ボタンの "No Cable" というテキストは、以下のことを示しています。

ArtNet は、ArtTimeCode を使用してタイムコードを送信できます。

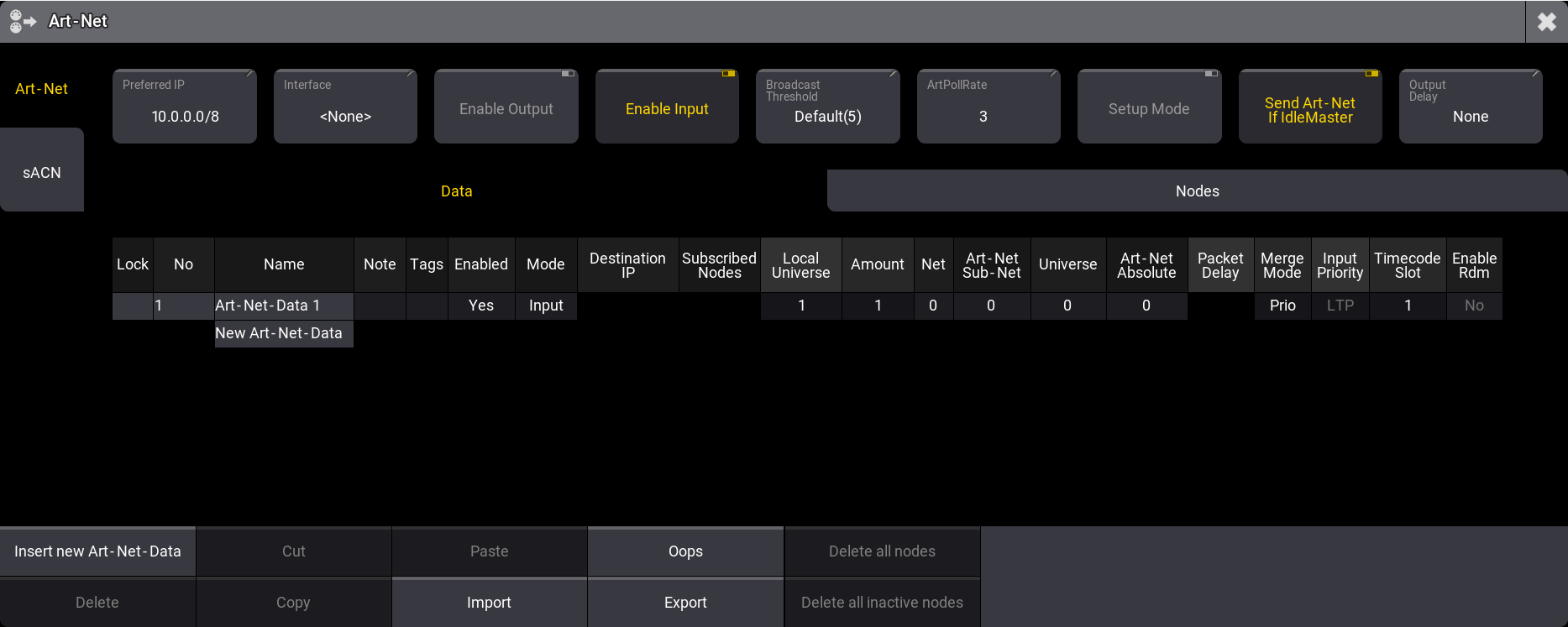

これは、DMX Protocols メニューで設定できます。

メニューを開くには、Control Bar の歯車アイコン()をタップするか、Menu を押します。そして、DMX Protocols をタップし、Art-Net をタップしてください。

ArtTimeCode を受信するには、以下の要素を設定する必要があります。

これらすべての要素が設定されると、受信した ArtTimeCode によって関連するスロットのタイムが設定されます。

ArtTimeCode は、grandMA3 システムでは生成できません。
