Art-Net メニュー

grandMA3 ユーザマニュアル » DMX入出力 » イーサネットDMX » Art-Net メニュー Version 2.4

Art-Netは、Artistic License (artisticlicence.com)によって開発されたロイヤリティフリーのプロトコルです。

grandMA3 は、Art-Net 4 をサポートしています。

ヒント
Art-Net 経由のDM出力では、リフレッシュレートが異なる場合があります。これは、DMX入出力 - DMXリフレッシュレート で規定されたルールに従います。

設定は、以下の Art-Net メニューで行います。

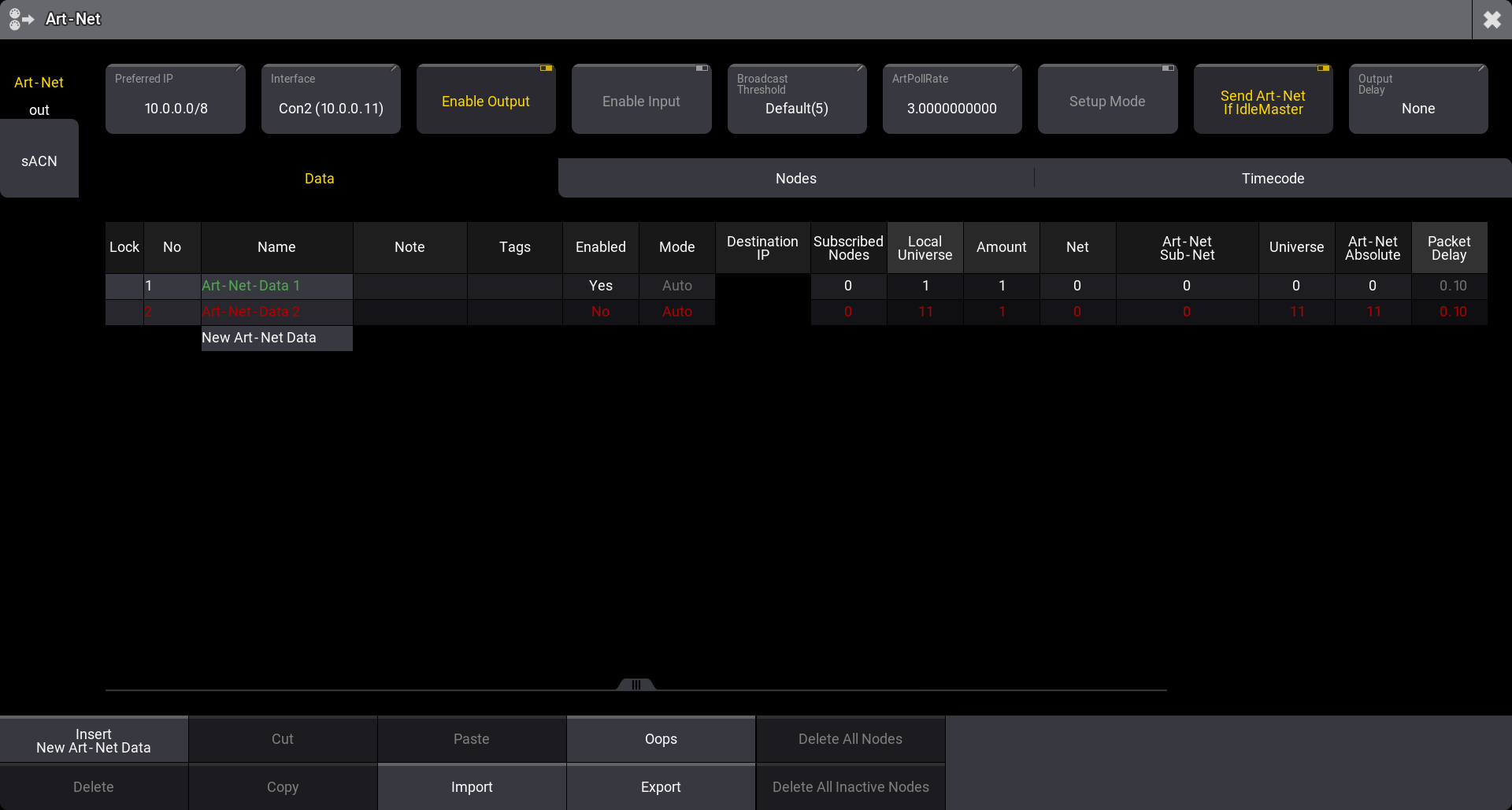

Art-Net 設定メニュー

このメニューの開き方については、イーサネットDMX を参照してください。

Art-Net 送信に必要な手順については、Art-Net によるDMX送信 を参照してください。

設定ボタン

メニューの上部には、以下のようなボタンがあります。

  • Preferred IP:
    Art-Net プロトコルで優先して用いられるIPアドレスまたはアドレス範囲です。Interface を Auto にすると、ここでの設定に一致するインターフェースを選択できます。この入力ボタンをタップすると、番号入力ポップアップが開きます。希望する番号は、CIDR表記によるIPアドレスとサブネットマスク(ビット数)として入力する必要があります。例えば、10.0.0.0.08 は、10で始まるIPアドレスを選ぶことをシステムに伝えます。残りの数字は重要ではありません。末尾の "/8" はサブネットマスク 255.0.0.0 と同じです。この設定は、各ステーションごとに個別に行います。
  • Interface:
    このボタンをタップすると、Select Interface ポップアップが開き、目的のネットワーク・インターフェースを選択できます。このインターフェースは、すべての Art-Net 入出力に対して用いられます。Auto オプションを用いると、Preferred IP 設定に従ってインターフェースを選択できます。この場合、選択されたインターフェースは "<" と ">" で囲まれて表示されます。この設定は、各ステーションごとに個別に行います。
  • Enable Output:
    Art-Net を送信するには、このボタンをオンにしてください。Data も出力用に設定する必要があります(後述を参照)。
  • Enable Input:
    Art-Net を受信するには、このボタンをオンにしてください。Data も入力用に設定する必要があります(後述を参照)。
  • Broadcast Threshold:
    マスターがブロードキャストとしてユニバースの送信を開始するまでの、Art-Net レシーバ数を設定します。これは、Mode が Auto に設定されている場合にのみ有効です。レシーバ数がこの閾値以下の場合、ユニバースはユニキャストとして送信されます。しきい値を越えると、ユニバースはブロードキャストとして送信されます。
  • ArtPollRate:
    マスター・ステーションが送信する ArtPollRequest パケットの時間間隔を設定します。
  • Setup Mode:
    Setup Mode のオン/オフを切り替えます。このモードでは、コンフィグレーション・データだけを送受信できます。また、Output と Input がオフになっていても、コンフィグレーション・データだけは送受信されます。
  • Send Art-Net If IdleMaster:
    このオン/オフボタンは、ステーションが Idle Master のときに Art-Net を送信するかどうかを指定します。セッションでネットワークDMXを送信するのは Global Master です。ステーションが、他のデバイスのセッションに加わっていない場合、それは Idle Master になります。この設定をオンにすると、Idle Master のときに、そのステーション出力がネットワークDMXになります。単独のステーションでネットワークDMXを出力する場合は、これをオンにする必要があります。スタンドアロン・デバイスとネットワーク・デバイスについては、システムの概要 を参照してください。
  • Output Delay:
    出力に対して0ms〜30msの遅延を設定できます。これにより、MA-Net 機器からの出力と比較して、Art-Net 出力全体が遅延します。
重要
  • Setup Mode を有効にすると、Enable Output と Enable Input がオフになっていても、Art-Net のコンフィグレーション・データは送受信されます。
  • Setup Mode がオフで、Output が有効な場合、DMXとコンフィグレーション・データが送信されます。
  • Setup Mode がオフで、Input が有効な場合、DMXとコンフィグレーション・データが受信されます。

There are three tabs below the buttons. They are Data, Nodes, and Timecode. Data is used to configure the output and input. Nodes can be used to see the discovered nodes in the network. If the nodes support it, this can also be used to configure the ports on the node. Timecode is used to configure Art-Net timecode. Learn more about ArtTimeCode and how to set it up in the External Connections topic.

Data タブ

Data タブは行と列からなる表です。各行が Art-Net 構成に相当しています。

行が無効または有効化されていない場合、その行全体の文字色が赤になります。

データが送信されると、名前の文字色が緑に点滅します。出力が常に変化している場合、緑で点灯することがあります。

データを受信すると、名前の文字色がオレンジで点滅します。入力が常に変化している場合、オレンジで点灯することもあります。

列項目の簡単な説明は以下の通りです。

  • Lock:
    変更を防ぐために、行をロックできます。
  • No:
    行番号です。
  • Name:
    各行に名前を付けられます。これは、その行に対する簡単な説明として利用できます。
  • Note:
    各行に複数行の注記を追加できます。
  • Tags:
    各行にタグを追加できます。詳しくは タグ を参照してください。
  • Enabled:
    Art-Net を送受信する行の有効にするために Yes / No を切り替えます。No がデフォルトです。
  • Mode:
    行の動作を指定します。以下の4つの選択肢があります。
    • Broadcast:
      Art-Net をブロードキャストで送信します。
    • Unicast:
      Art-Net をユニキャストで送信します。
    • Auto:
      Art-Net を送信します。Broadcast Threshold の数値を用いて、ユニバースをブロードキャストまたはユニキャストで送信するかを決定します。ユニバース・サブスクライバ数(ArtPollRequests によって決定)が閾値を下回っている場合はユニキャストで、閾値を越えるとブロードキャストで送信されます。
    • Input:
      行は Art-Net を受信し、それを指定されたユニバースにマージします。
      制限
      入力総数(Art-Net および sACN)は、128ユニバースを超えてはなりません。
  • Destination IP:
    これは、受信デバイスのIPv4アドレスです。Unicast モードが選択されている場合にのみアクティブになります。
  • Subscribed Nodes:
    サブスクライブしているデバイスの総数に関する情報です。これは ArtPollRequests によって決まります。
  • Local Universe:
    送信用の grandMA3 ユニバース、または Art-Net を受信するためのユニバースです。複数ある場合は、範囲内の最初のユニバースになります。
  • Amount:
    送受信用 grandMA3 ユニバースの総数です。
  • Net:
    0〜127の番号です。Art-Net III 以降では128の異なるネットを利用できます。それぞれが Sub-Net と Universe からなる完全なグループになっているため、合計で32,768の Art-Net ユニバースをアドレス指定できます。Art-Net I や Art-Net II デバイスとの互換性を保つには、0 を指定してください。
  • Art-Net Sub-Net:
    Art-Net には、16のサブネットがあります。0〜15の10進数または0〜Fの16進数で指定できます。
  • Universe:
    各サブネットには、16のユニバースがあります。0〜15の10進数または0〜Fの16進数で指定できます。
  • Art-Net Absolute:
    Net、Sub-Net、Universe 番号に基づいて計算される、ユニバースの絶対番号です。また、ここに番号を入力すると、それに基づいて Net、Sub-Net、Universe 番号が計算され、それぞれの欄が設定されます。
  • Packet Delay:
    送信される各ユニバース間にディレイを設定できます。これは、速度の遅いネットワークカードで古いノードを用いる場合に役立ちます。一度に多数のユニバースを送信するとノードがあふれる場合がありますが、わずかなディレイを追加することで回避できます。この設定は、出力モードでのみ利用できます。
  • Merge Mode:
    受信した Art-Net がどのようにユニバースにマージ されるかを指定します。構成行に対して Merge Mode を変更すると、Local Universe と Amount で指定されたすべてのユニバースが一緒に変更されます。Patch や Live Patch メニューの DMX Universes タブ、または Universe プールのユニバースを編集することで、単一ユニバースの Merge Mode を個別に変更できます。構成行の2つ以上のユニバースが異なる Merge Mode になると、Merge Mode セルには、そのことを示すために ... と表示されます。Merge Mode および Input Priority については、DMXポートの設定 を参照してください。
  • Input Priority:
    受信した Art-Net の優先度です。これは、Mode が Input の場合にのみ変更できます。詳しくは DMXポートの設定 を参照してください。
  • Enable RDM:
    Art-Net 経由のRDMを、行で指定された Art-Net ユニバースに対して有効にできます。

Nodes タブ

検出された各ノードが行になります。ノードは、「バインド」のために1つ以上の下位行を持ちます。各バインドが持てるのは4ポートだけです。それより多くのポートがある場合、そのデバイスは複数のバインドを持ちます。

  • Lock:
    変更を防ぐために、行をロックできます。
  • No:
    行番号です。
  • Name:
    各行は、デバイスから名前を取得します。デバイスがサポートしている場合、名前を編集できます。ノードがオンライン状態だったが、現在は非アクティブになっている場合、名前は赤文字に変わります。
  • IP:
    デバイスのIPアドレスです。デバイスが対応している場合、アドレスを編集できます。
  • Net:
    各バインドにはネット番号があります。デバイスが対応している場合、番号を編集できます。
  • Sub-Net:
    各バインドにはサブネット番号があります。デバイスが対応している場合、番号を編集できます。
  • Output Port:
    デバイスにある出力ポートのユニバース番号です。デバイスが対応している場合、番号を編集できます。
  • Input Port:
    デバイスにある入力ポートのユニバース番号です。デバイスが対応している場合、番号を編集できます。
