DMXの優先順位

Version 2.5

複数のDMXソースが同じパラメータに影響を与える場合があります。卓は、ソース優先順位、マージ動作、プレイバック優先順位、出力モディファイア、選択オーバーライドに基づいて、競合する値を解決します。
以下の概要では、最も一般的な優先順位のレイヤについて説明します。

DMXデータソースの優先順位

sACN、Art-Net、DMX In、PSN などの外部入力ソース。
DMXテスター
パークされた値
Super 優先順位のプレイバック
プログラマ(Freeze 有効)
標準のプレイバック優先順位
1. Swap
2. HTP
3. Highest
4. High
5. LTP
6. Low
7. Lowest

プログラマ(Freeze 無効)

マージ動作

1. HTP: 最も高いディマー値が優先されます。
2. LTP: 最新のアトリビュート値が優先されます。

出力修飾

1. Grand マスター
2. World マスター
3. Group マスター

選択オーバーライド

1. Highlight
2. Lowlight
3. Solo

各レイヤの説明

1. 外部入力ソース (sACN / Art-Net / PSN / DMX In)

外部入力である sACN、Art-Net、DMX In は、マージ方法に応じて最も高い優先順位になります。その動作は Merge Mode と Input Priority によって決まります。

Merge Mode には、Prio、HTP、LowTP、Off があります。

入力の優先順位には、Super、Prog、Highest、High、LTP、Low、Lowest があります。

詳しくはDMXポートの設定を参照してください。

PSNは継続的に位置データを提供でき、リンクされた MArkers がパッチされているユニバースのマージ設定に従って動作します。

詳しくは PSN を参照してください。

2. DMXテスター

卓上のほとんどすべてをオーバーライドします。トラブルシューティングやダイレクト・アドレス出力に使用します。DMXテスターはプログラマ、プレイバック、パークされた値より優先されます。

詳しくは、DMX Sheet の DMXテスターを参照してください。

これらの値は、コマンドラインまたは Tester Encoder Bar でDMXテスターがクリアされるまで保持されます。

3. パークされた値

パークされた値は、パーク解除されるまでDMX出力を固定します。
これらは、作業灯、固着したチャンネル、保護されたディマーなどによく使用されます。

詳しくは、Park キーワードを参照してください。

	ヒント
	DMX出力がパークされていても、フィクスチャは Layout View では通常どおり反応します。

	ヒント
	Highlight、Lowlight、Solo は、パークされた値には影響しません。

4. Super 優先順位のプレイバック

他のプレイバックやプログラマをオーバーライドする特別な優先順位です。
ストロボ、バンプ、または非常時のシーンによく使用されます。

	ヒント
	Highlight、Lowlight、Solo は Super プレイバックより優先されます。これらは選択レベルで出力に作用してプレイバック値をオーバーライドできますが、パークされた値はオーバーライドされません。

5. プログラマ(Freeze 有効)

Freeze が有効な場合、プログラマは標準のLTPレイヤとして動作し、Super 優先順位のプレイバックによってオーバーライドされることがあります。これにより、再生されたほとんどのキューがプログラマ値をオーバーライドしないようになります。

Freeze については Freeze キーワードを参照してください。

6. 標準プレイバック

シーケンスのオプションです。詳しくはシーケンスの優先順位を参照してください。

プレイバックの優先順位には以下の種類があります。

優先順位	代表的な使用例
Swap	一時的なバンプ/ソロ
Highest	プレイバックの中で最も高い優先順位
HTP	ディマー・プレイバック
High	Higher LTP レイヤ
LTP	標準プレイバック
Low	背景用の照明状態
Lowest	プレイバックの中で最も低い優先順位

7. プログラマ(Freeze 無効)

これはデフォルトのプログラマ動作です。通常のプレイバックとほぼ同じ優先順位です。アトリビュート・ロジックに応じて、キューでオーバーライドされることがあります。

マージ動作

1. HTP: 最も高いディマー値が優先されます。

2. LTP: 最新のアトリビュート値が優先されます。

HTPとLTP についてはシーケンスの優先順位を参照してください。

出力修飾

1. Grand マスター

ショー全体に適用されるグローバルなインテンシティの制限です。Grand マスターの値は、データ計算後、DMX出力前に適用されます。詳しくはグランドマスターを参照してください。

2. World マスター

選択したワールドのディマー・マスターです。詳しくは World マスターを参照してください。

3. Group マスター

フィクスチャ・グループ用のディマー・マスターです。主な用途としては、バスキング、ゾーン制御、ブラックアウト・レイヤなどがあります。

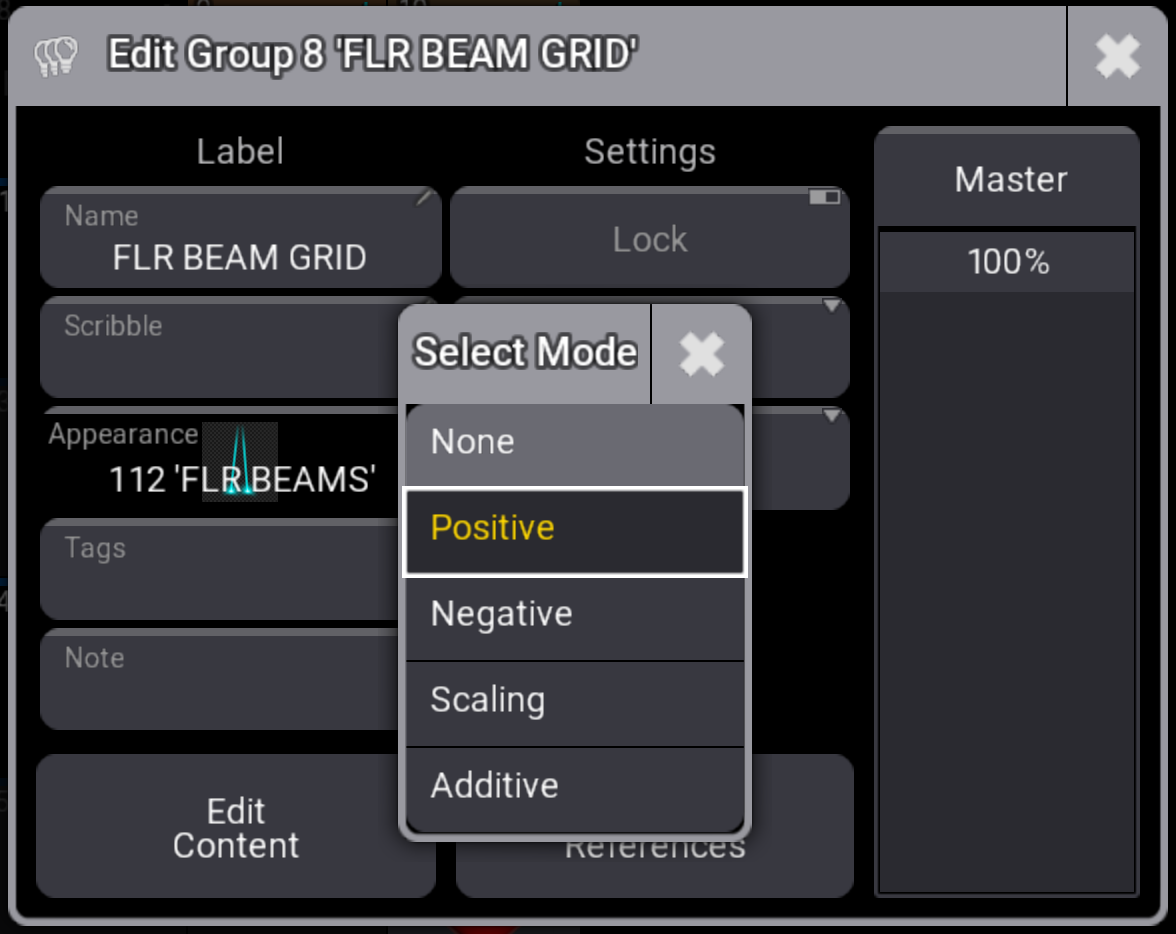

Group マスターのモードは出力に影響することがあります。

	ヒント
	Negative、Positive、Scaling モードは Highlight より優先されます。

選択オーバーライド

選択オーバーライドは、選択したフィクスチャの出力を一時的に変更し、プレイバック値より優先されますが、パークされた値は上書きしません。

1. Highlight
2. Lowlight
3. Solo

詳しくは Highlight、Lowlight、Solo を参照してください。

	ヒント
	Highlight は、プログラマ内の他の値より優先されます。

	ヒント
	Solo はすべてのプレイバックより優先されます。
