16 ネットワークとDMXの出力方法

grandMA3 クイックスタートガイド » 16 ネットワークとDMXの出力方法

Version 2.4

この章では、情報について述べるだけで、ショーに何かを追加することはありません。

ネットワーク上では、複数の grandMA3 ハードウェア・デバイスを接続できます。

これによって、複数のオペレータが同じショーファイルで一緒に作業できます。

また、一部のハードウェアが動作しなくなった場合のバックアップも提供できます。

grandMA3 ネットワークには、2つの方向性があります。

1つは、Windows または Mac のコンピュータ上で grandMA3 onPC ソフトウェアを実行する grandMA3 onPC solution です。

grandMA3 ハードウェアでパラメータ/アトリビュートをアンロックしていない限り、grandMA3 onPC ソフトウェアから出力することはできません。onPC solution を使用する場合の上限は4,096パラメータです。これらのパラメータは、システムで使用できる1,024ユニバースのどこにでもパッチできます。Ethernet ポートを持たないフィクスチャを制御するには、DMX を実際の物理 DMX ユニバース出力に変換する機器が必要です。

もう1つの方法は、grandMA3 卓を主要な演算ハードウェアとして使うことです。卓ベースのシステムに grandMA3 onPC を含めることもできますが、その場合は上の制限は適用されません。

卓のシステムでは、卓モデルに応じて最初から一定数のパラメータが提供されます。パラメータを拡張するには、grandMA3 processing units を追加します。システムに卓がある場合、パラメータを増やす方法はこれだけです。grandMA3 ハードウェアの多くには物理DMXポートがあり、これらは一般的にDMX入力または出力として使用できます。

セッション

grandMA3 デバイスは、ネットワークスイッチに接続して、IPアドレスを取得している必要があります。その方法に関して、ここでは詳しく説明しません。

次に、セッション を設定する必要があります。セッションには、常にマスター・デバイスが存在します。これは、ステーションと呼ばれるものでなければなりません。これは、セッションを作成して実行できる grandMA3 デバイスです。ネットワーク上の他の grandMA3 ハードウェアがセッションに参加できます。

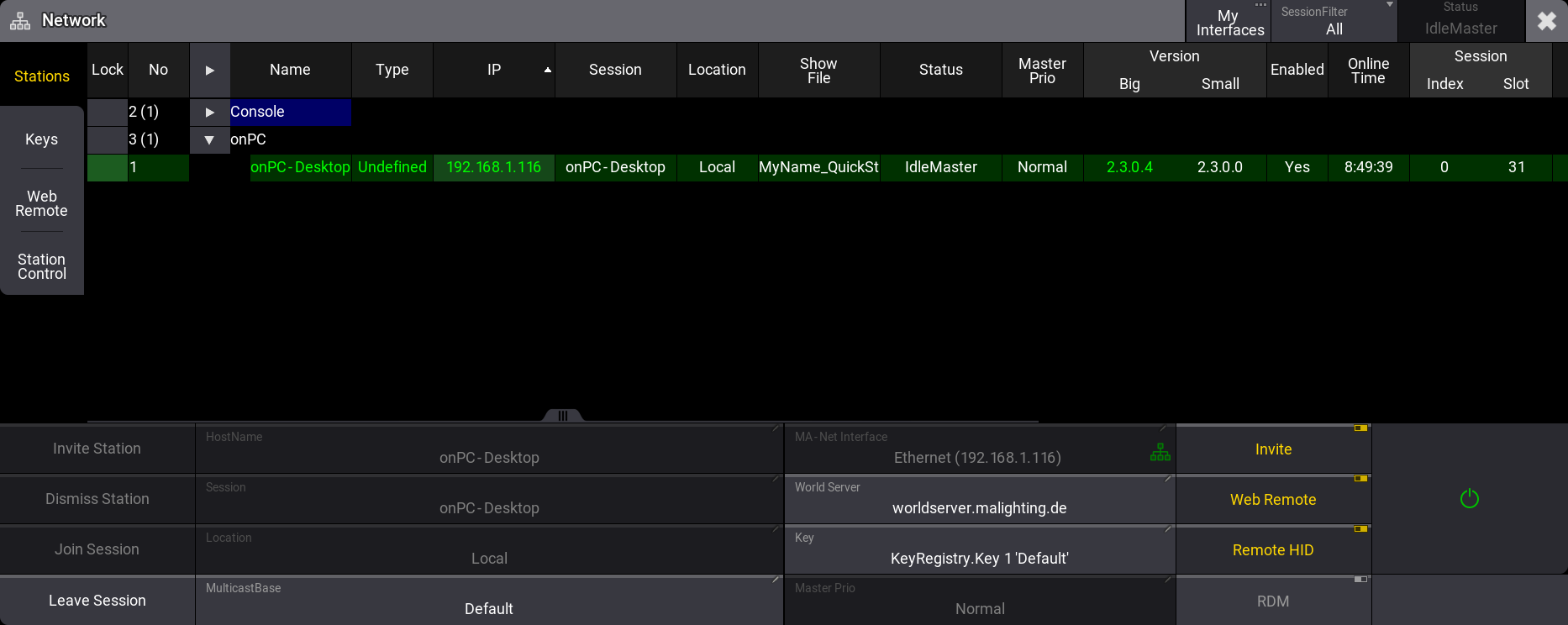

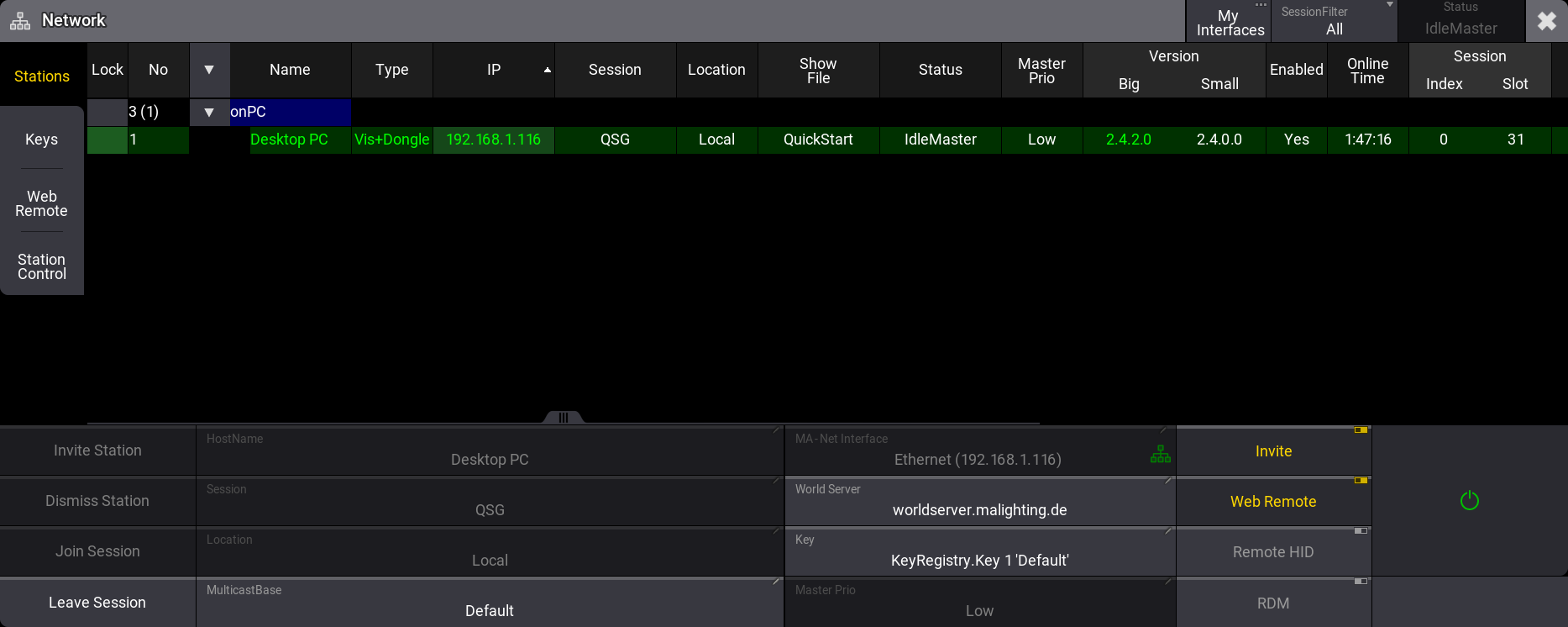

これは、Network メニュー で管理します。

コントロールバーのアイコンをクリックするか、Menu キーを押してから Network をクリックしてください。

このメニューには、ネットワーク上にある他の grandMA3 ハードウェアが表示され、それを選択してセッションに招待できます。

grandMA3 ハードウェアでのDMXポートの構成

接続されている grandMA3 ハードウェアのDMXポートは、どのステーションからでも構成できます。

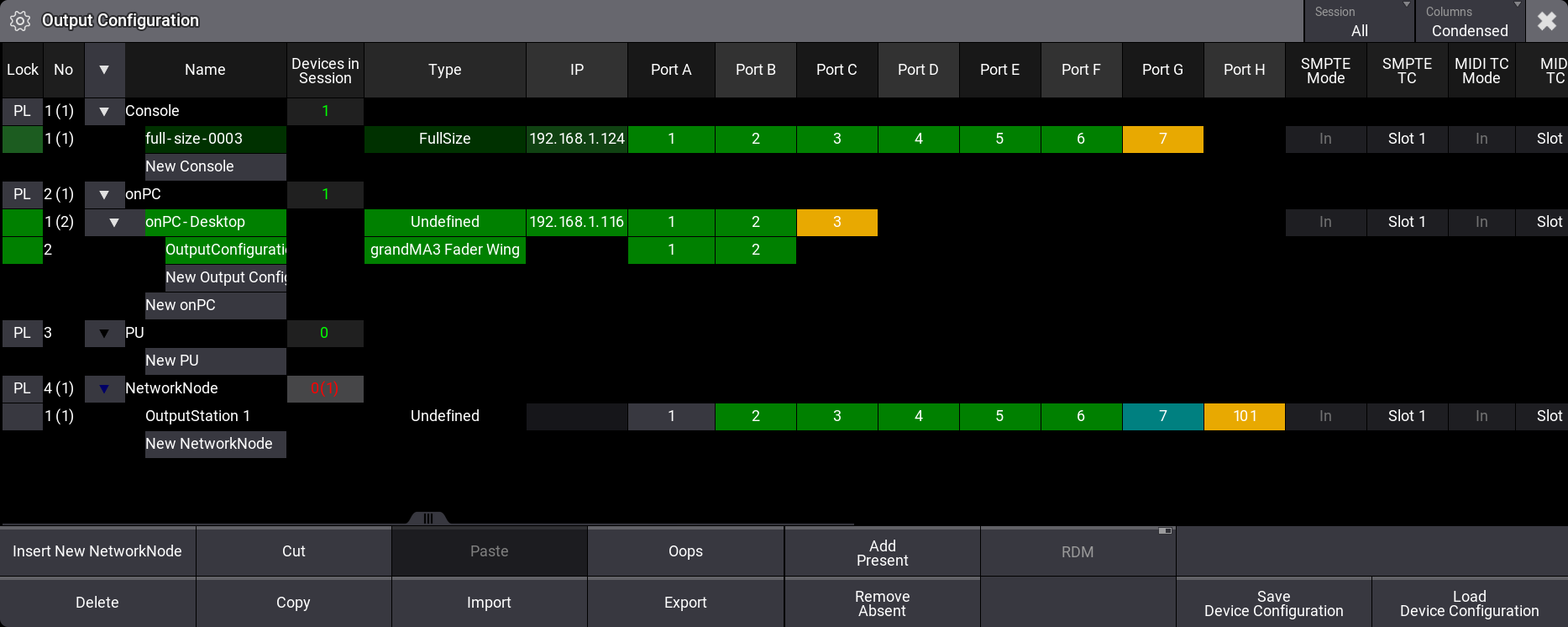

Menu ポップアップを再度開き、今度は Connector Configuration をクリックしてください。

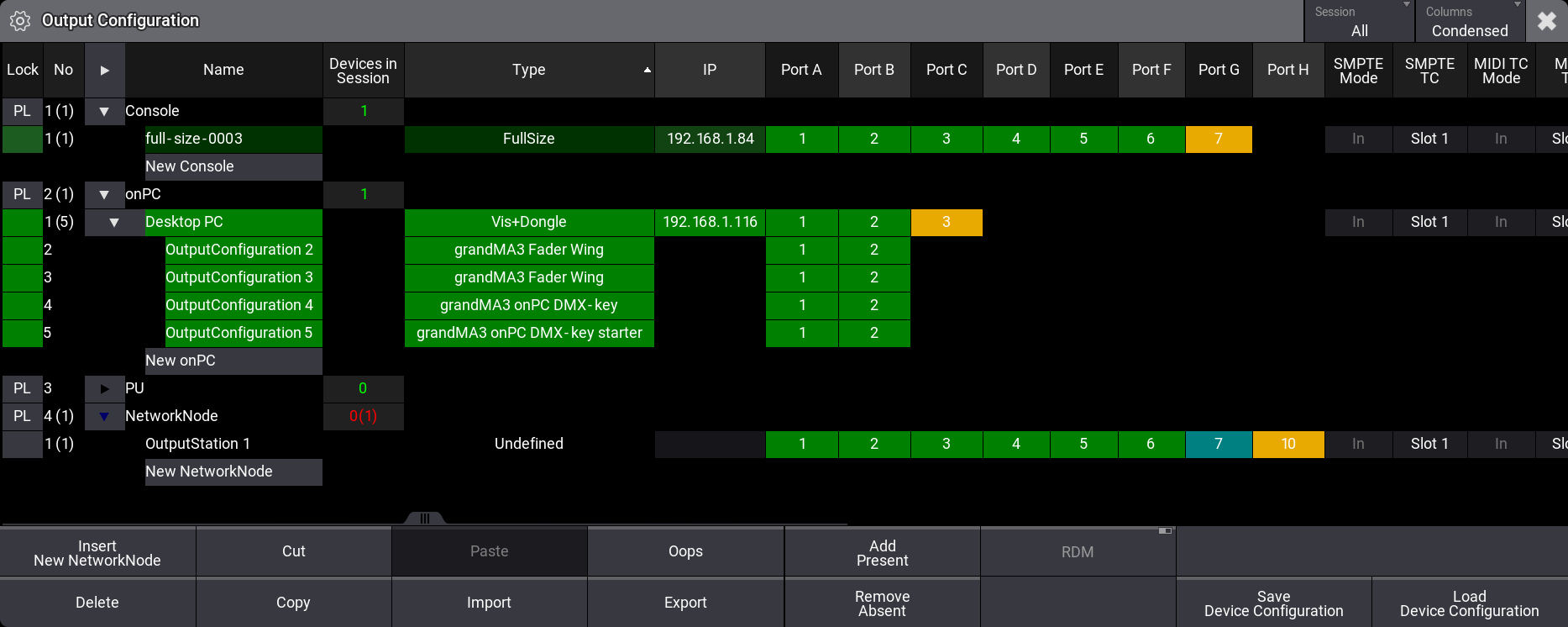

上の画面例には、DMX ポートを備えたフルサイズの卓が表示されています。onPC には、grandMA3 onPC command wing と、接続可能なすべての grandMA3 onPC デバイスに対応するポートがあります。現在の設定では grandMA3 onPC command wing は接続されておらず、代わりに grandMA3 Viz-key が接続されています。各 grandMA3 onPC ステーションには、最大2台の grandMA3 onPC fader wings を接続できます。また、2種類の grandMA3 onPC DMX-key も、それぞれ1台ずつ接続できます。これらのポートは onPC ステーションの子として表示されます。

ポート構成を持つ(未接続の) Network Node もあります。

各ポート欄を編集すると、そのポートで DMX を入出力するユニバースを選択できます。

ネットワークによるDMX

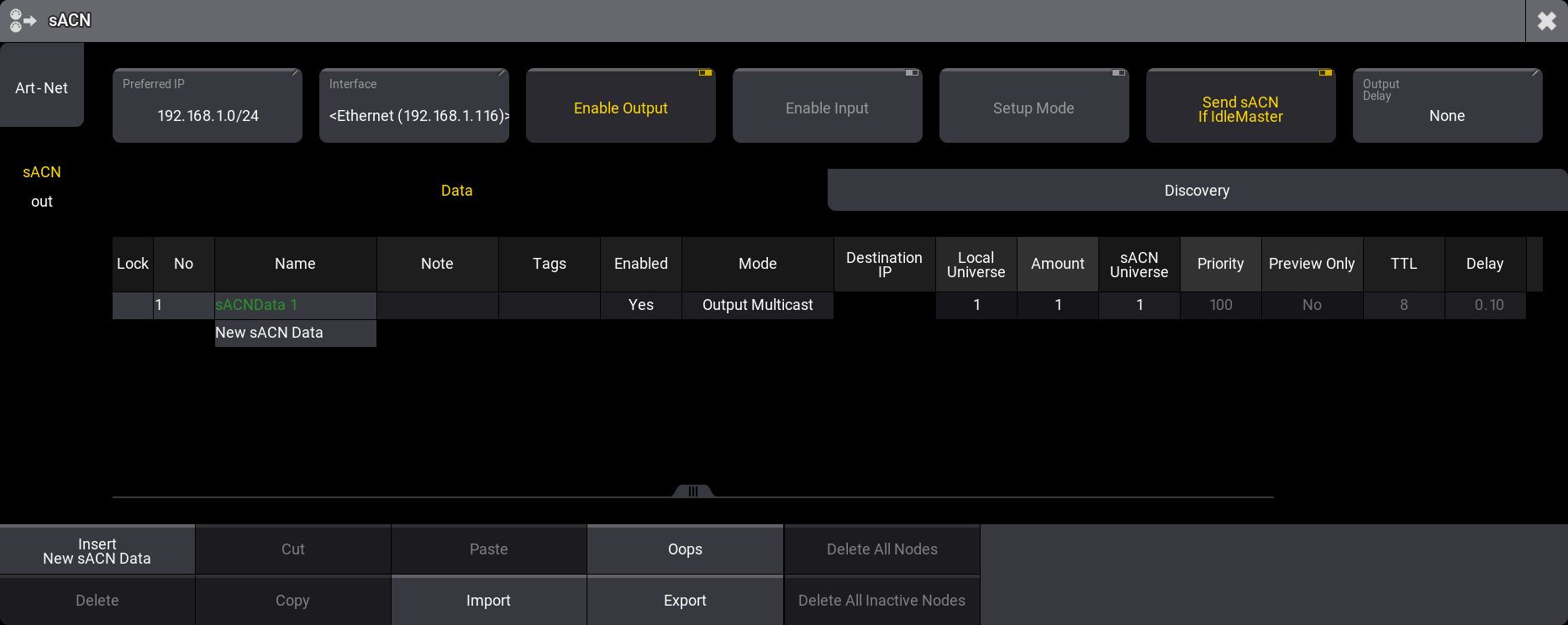

別の選択肢として、Art-Net や sACN を利用してDMXを出力(または入力)する方法もあります。そのためには、Menu ポップアップを再度開き、DMX Protocols をクリックしてください。

左側で、Art-Net または sACN のいずれかを選択できます。

これについては、クイックスタートガイドの範囲を超えるため詳しく説明しません。Art-Net や sACN の詳細については、要約にあるリンクを参照してください。

一般的には、grandMA3 システムを設定して、任意の組み合わせのユニバースを出力できます。その場合は、Art-Net または sACN に対応した任意のメーカのDMXノードが必要です。また、Art-Net や sACN でDMXを出力する場合でも、パラメータをアンロックするには grandMA3 ハードウェアが必要です。

要約

この章では、セッション、パラメータのロック解除、DMXポート、ネットワークの利用など、DMXを出力するために必用なものについて見てきました。

パラメータのロック解除については、パラメータおよびその下位トピックを参照してください。

grandMA3 ハードウェアのラインナップは、MA Lightings のWebサイトで確認できます。

Network メニューについては、ネットワーキングを参照してください。

grandMA3 ハードウェアからの出力設定については、DMXポートの設定を参照してください。

ネットワークによるDMX出力については、イーサネットDMX およびその下位トピックを参照してください。

これは、元のクイックスタートガイドでは最後の章でした。その後、レシピに関する新しい章が追加され、今後も新しい章が末尾に加わることがあります。これは、ユーザがガイド全体を読み直さなくても、以前のクイックスタート用ショーファイルを読み込むだけで新しい内容の学習を続けられるようにするためです。もちろん、前の章に新しい情報が含まれていないという意味ではありません(例: Quickeys の追加)。ただし、新たに1章を割くべき機能は末尾に追加していきます。

このようなわけで、次の章はレシピについてです。
