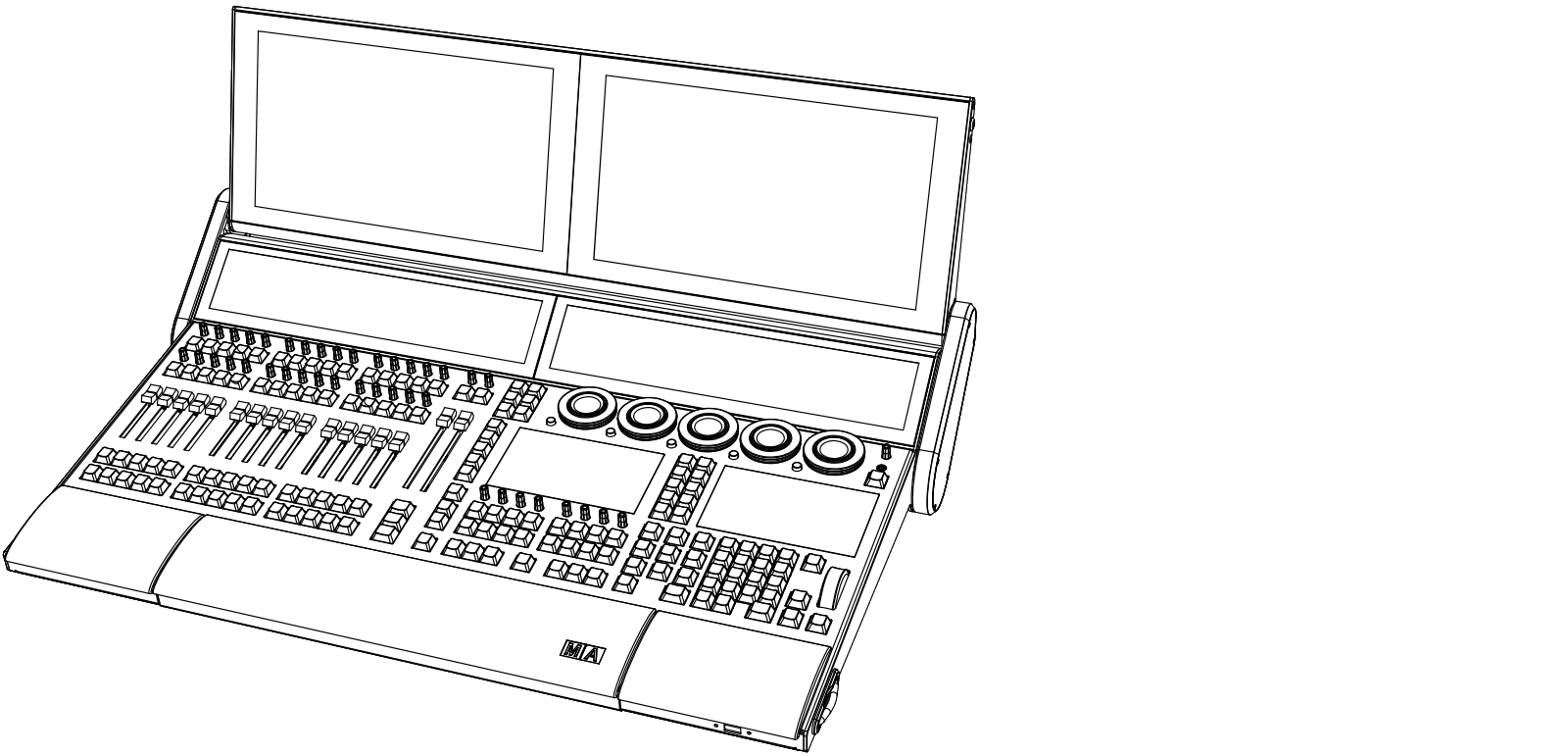

grandMA3 light

grandMA3 ユーザマニュアル » デバイスの概要 » grandMA3 consoles » grandMA3 light Version 2.3

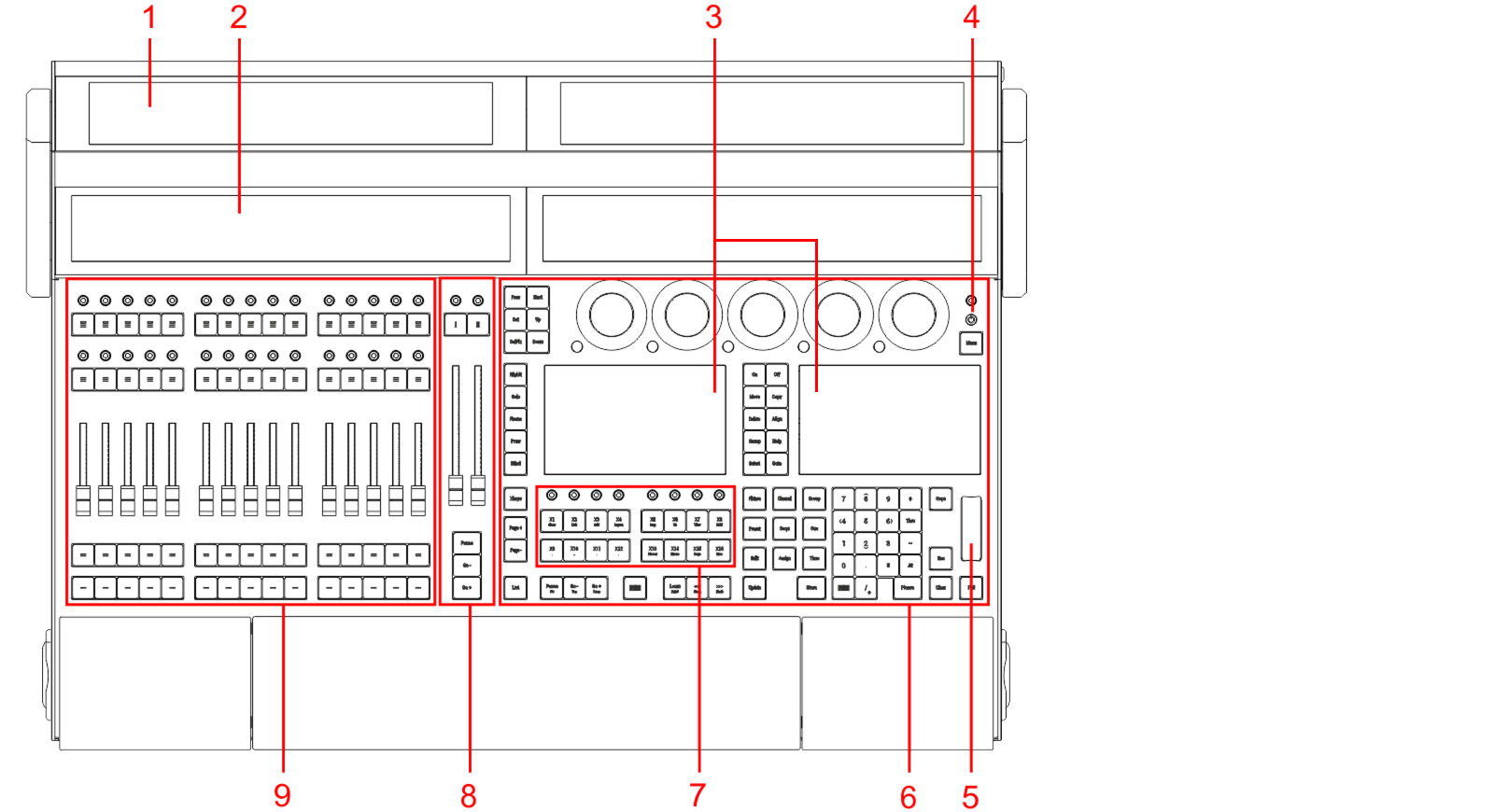

grandMA3 light 前面パネル
  1. 画面1、2
  2. レターボックス画面8、9
  3. コマンド画面6、7
  4. Power キー
  5. レベルホイール
  6. コマンド・エリア
  7. Xキー・セクション
  8. マスター・エリア
  9. エクゼキュータ・エリア(3エクゼキュータ・セクション)

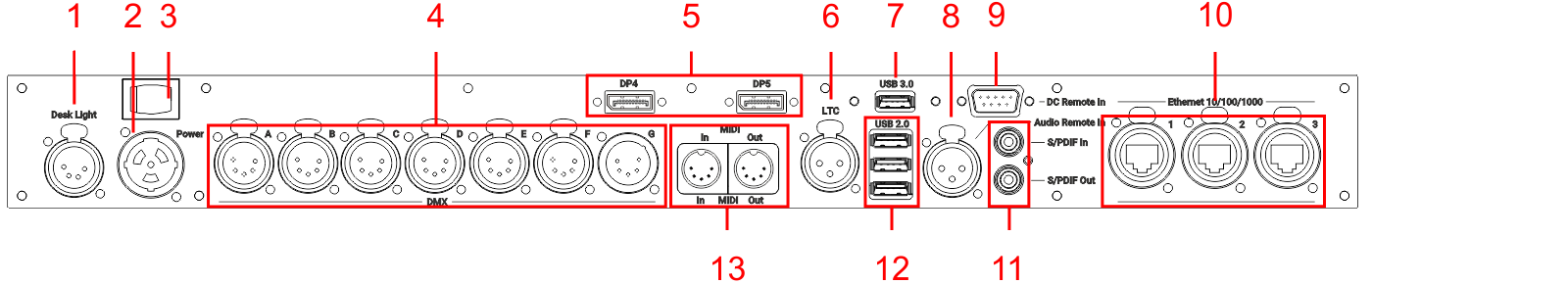

grandMA3 light 背面パネル
  1. Desk light
  2. powerCON TRUE1
  3. 電源スイッチ
  4. DMX-512-A A〜F (5ピン XLR メス) + G (5ピン XLR オス)
  5. DisplayPort 4、5
  6. LTC
  7. USB 3.0
  8. Audio Remote In
  9. DC Remote Control
  10. Ethernet 1〜3
  11. S/PDIF In、Out
  12. USB 2.0
  13. MIDI In、Out
ヒント
卓背面にあるコネクタの画像を表示するためのコマンドラインやグラフィカル・ユーザインターフェースについては、DMXポートの設定 - コネクタの表示 を参照してください。

技術的な詳細については、grandMA3 consoles クイックマニュアル の 技術仕様 を参照してください。
